儀表網 研發快訊】近日,上海交通大學集成電路學院(信息與電子工程學院)微米納米加工技術全國重點實驗室臧法珩副教授團隊在柔性力學發光與可視化傳感領域取得新進展。團隊通過在機械致發光(Mechanoluminescence, ML)薄膜上構建微米-納米多尺度層級結構,實現了在單片柔性薄膜上對受力信息的像素化、高分辨顯示,相關成果以 “Visually encoded mechanoluminescence through hierarchical structuring with microscale patterns and nanoscale features” (基于微納層級化結構的視覺編碼機械發光)為題,發表在期刊《Nature Communications》上。
研究背景
機械致發光:從“會亮”到“看得清”:機械致發光(Mechanoluminescence, ML)是在無外部光源條件下由按壓、拉伸、彎折等機械作用直接觸發發光的過程,具有無源、結構簡單等優勢,被廣泛看好用于防偽、動態顯示、應力監測和柔性人機界面等應用。但傳統ML薄膜普遍存在兩大難題:發光效率偏低,在自然光和低應力下不夠亮;發光區域模糊,難以清晰區分受力位置和強度,更談不上“像素級”成像。以上瓶頸使得ML器件距離真正的“視覺力
傳感器”仍有明顯差距。
創新成果
本項工作創新性地提出了一個研究思路:在保持發光材料體系不變的前提下,通過幾何結構與層級設計來系統重構“力-光”轉換鏈路。團隊將問題拆解為兩個“通道”:
力學通道:如何通過結構設計,讓薄膜內部的應力更加集中、分布更可控,從而高效“點亮”目標區域的ML中心。
光學通道:如何減少界面反射和內部“困光”,提高光子從薄膜內部“逃逸”出來的概率,提升可見亮度和圖像對比度。
解決這兩個通道,就有望在一張連續薄膜上實現清晰、可編程、可設計的力學發光圖案。

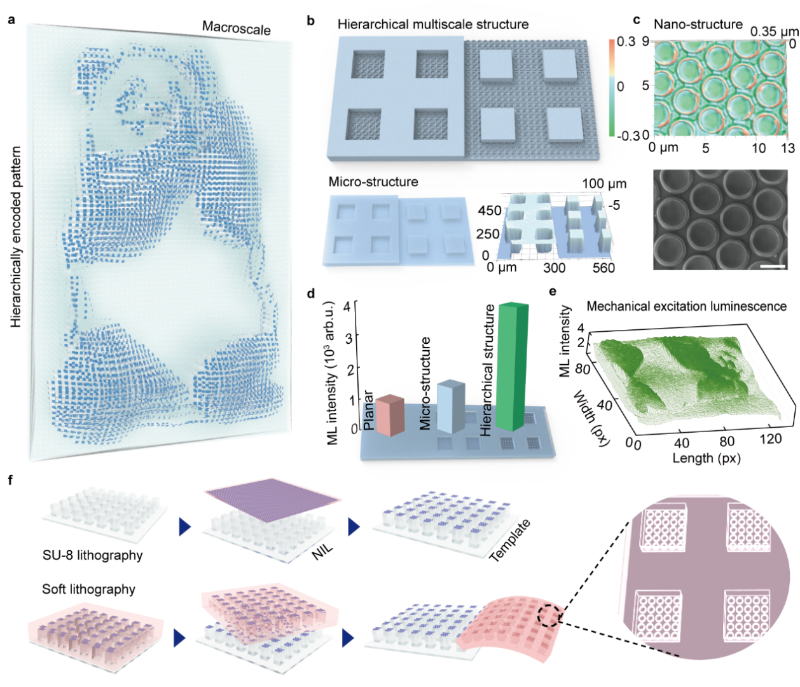

圖1 使用多尺度結構的大熊貓圖案分層編碼模式
本項工作在同一 ZnS:Cu–PDMS 薄膜中同時優化應力傳遞和光子外耦合。研究團隊在膜中構筑了兩個微納米層級結構:
微米級凸柱/凹孔陣列(約40–100µm):通過幾何邊界和周長/面積比調控,將應力有選擇地集中或重分布到目標區域。
納米級蜂窩狀表面紋理(微米級直徑、百納米級線寬與間距):通過多尺度散射抑制全內反射和損耗,顯著提升光子“逃出”薄膜的效率。
兩級結構協同作用,在不改變ML材料配方的前提下,將“在哪兒受力”和“哪里更亮”緊密耦合起來。

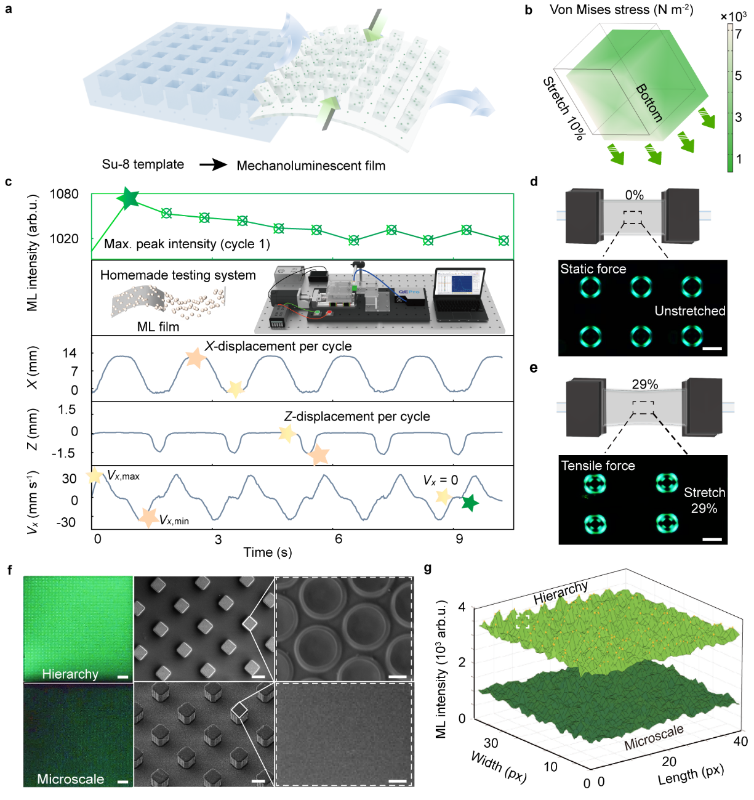

圖2 通過分層多尺度結構增強機械發光薄膜發光的機制
一張薄膜,一塊“力學屏”:在上述層級結構加持下,ML薄膜在綠光波段(約 521nm)發光強度相較平面薄膜提升超300%,圖像對比度和邊界清晰度顯著增強。通過合理排布不同微結構單元,團隊在一張連續薄膜上“寫入”了熊貓等圖案信息:在應變作用下,預編碼的熊貓圖案被清晰點亮;有效空間分辨率約637 PPI,大幅提升;全程無需外加光源或電源,也無需逐像素電極布線,信息完全由結構決定。這證明,一張ML薄膜可以像一塊“受力自發光的像素屏”,以預設計的方式顯示力學信息。

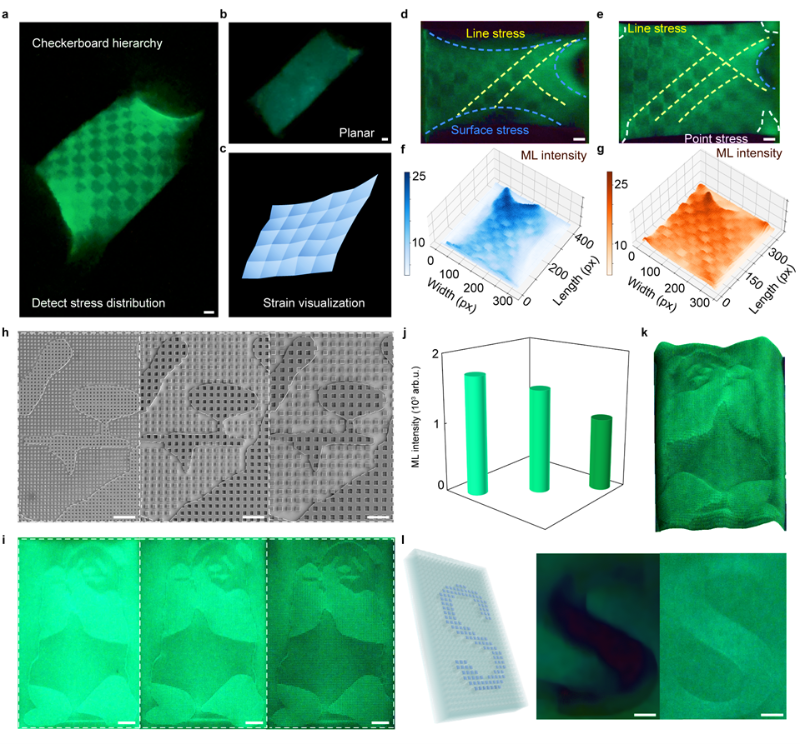

圖3 可編程視覺信息檢索和存儲
通過將應力場工程與光子管理相結合,該平臺支持實時動態應力可視化、被動式薄膜應力傳感。此技術使用了光刻、壓印等工業級圖形化技術,因此此項薄膜應力監測方法可擴展到更大的監測區域、生成更豐富的預編碼圖案庫,并通過力致發光材料選擇或分層實現多種色彩呈現。該項技術成功將柔性薄膜和柔性結構的內部力學場轉化為像素級光學信息,并提供了一種較為通用的結構-光學協同設計方案。
論文信息
該研究工作的第一作者為上海交通大學集成電路學院(信息與電子工程學院)博士生馬曉樂,上海交通大學溥淵未來技術學院宿智娟助理研究員與上海交通大學集成電路學院(信息與電子工程學院)、微米納米加工技術全國重點實驗室臧法珩副教授,為論文共同通訊作者。該工作受到國家自然科學基金委面上基金、科技部重點研發、上海交通大學深藍基金等科研項目的資助,得到上海交通大學先進電子材料與器件平臺(AEMD)和上海交通大學分析測試中心的加工測試支持。
臧法珩副教授為集成電路學院MEMS多元兼容集成制造技術團隊核心成員。課題組長期從事MEMS集成微系統、納米光學器件、微納生化傳感器的設計、制造與應用研究,并在近年內形成了關鍵尺寸涵蓋亞十納米至百微米級的功能器件微納跨尺度集成制造能力。
