概述 DDSD6607導軌式單相多功能電能表

DDSD6607型DIN導軌式安裝單相電子式電能表系我公司采用微電子技術和進口大規模集成電路,應用**的數字采樣處理技術和SMT工藝等**技術研制開發的。它擁有自主的知識產權的新型單相兩線有功電能表。其性能符合GB/T17215.321-2008(1級和2級靜止式交流有功電能表）的相關技術要求，它能準確直接的測量50Hz或60Hz單相交流電網中負荷的有功電能的消耗,該表由8位LCD顯示器顯示有功電量。有遠紅外線和RS485通信模塊。他具有以下特點:可靠性好,體積小,重量輕,外形美觀,方便安裝等。

功能及特點

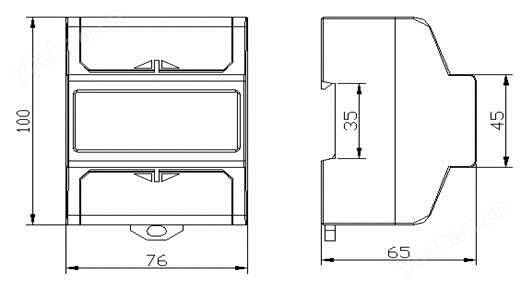

√35毫米標準導軌安裝,符合DIN EN50022標準。

√6極寬度(模數12.5毫米),符合DIN43880標準。

√標準配置6 + 2位LCD顯示器(999999.11千瓦時)顯示。

√標準配置無源電能脈沖輸出(有極性),方便和各種AMR系統連接,符合IEC 62053 - 21和DIN 43864標準。 √可以選擇遠紅外線數據通信端口和RS485數據通信端口,通信協議符合標準DL / T645 - 1997和MODBUS-RTU,也可以選擇其他的通信協議。

√可以測量有功，電流，電壓，功率 ，頻率等數據。

√可編程4 種費率，10個時段；外置時鐘芯片具有日歷、計時和周年自動切換功能.自動輪顯當前總及各費率分時電能 .

√兩個LED指示燈指示電源狀態(綠色)和電能脈沖信號(紅色)。

√自動檢測負荷電流的流動方向并指示(只有紅色電能脈沖信號工作時,如果沒有綠色指示電源,這是即負載電流的流動方向相反)。

√單一方向測量單相兩線有功電能消耗。與負荷電流的流動方向無關。符合IEC 62053 - 21標準。

√標準配置U型接線。

√短的保護蓋,減少安裝空間和便于集中安裝。

主要技術參數

型號

精度

額定電壓

額定電流

起動電流

絕緣性能

DDSD6607

1級

127V

230V

5(20),10(40), 20(80), 30(100)

0.04%

工頻交流電壓2kv歷時1分鐘，沖擊電壓6kv

*如果你需要不同的參考電壓或電流規格,請咨詢我們的銷售人員。
