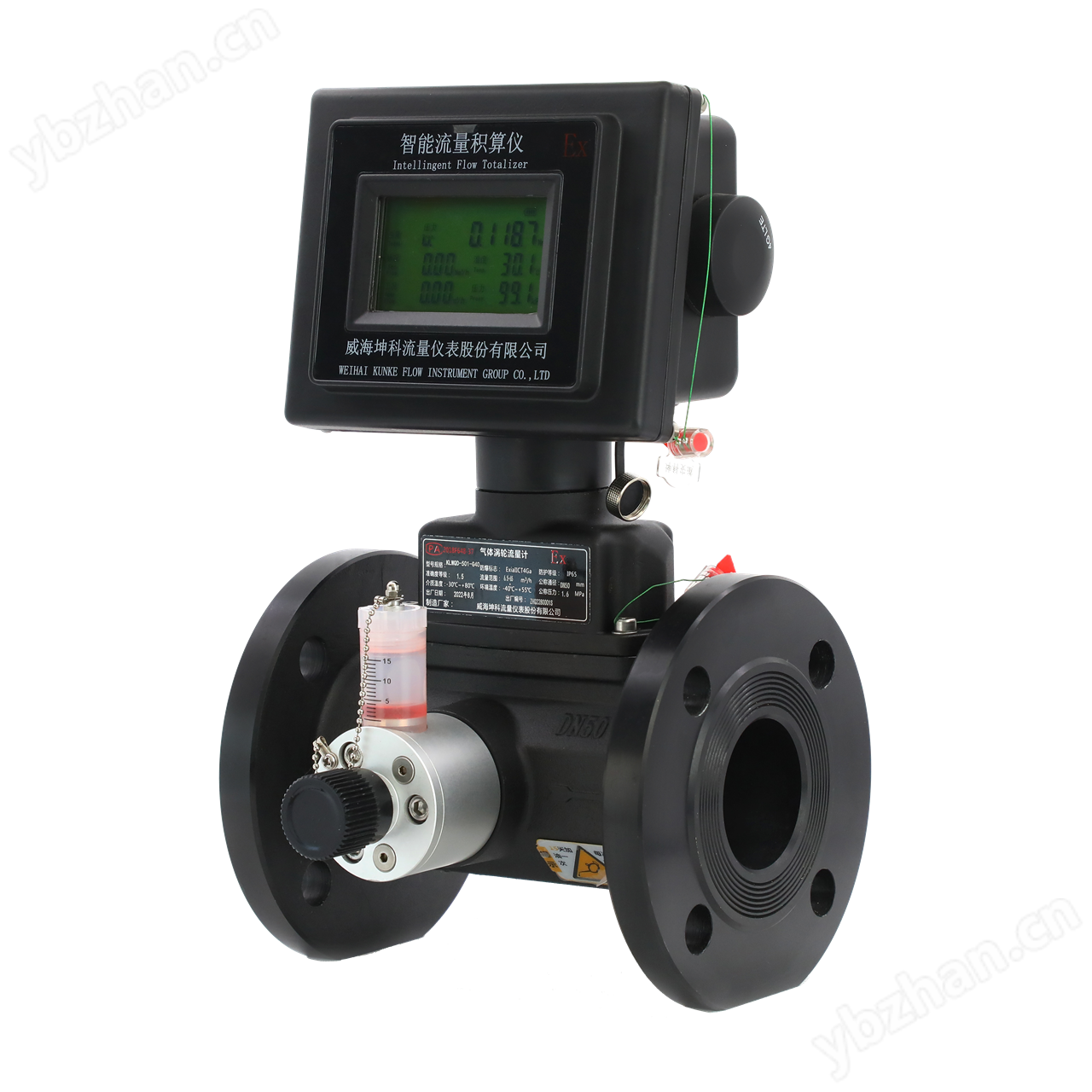

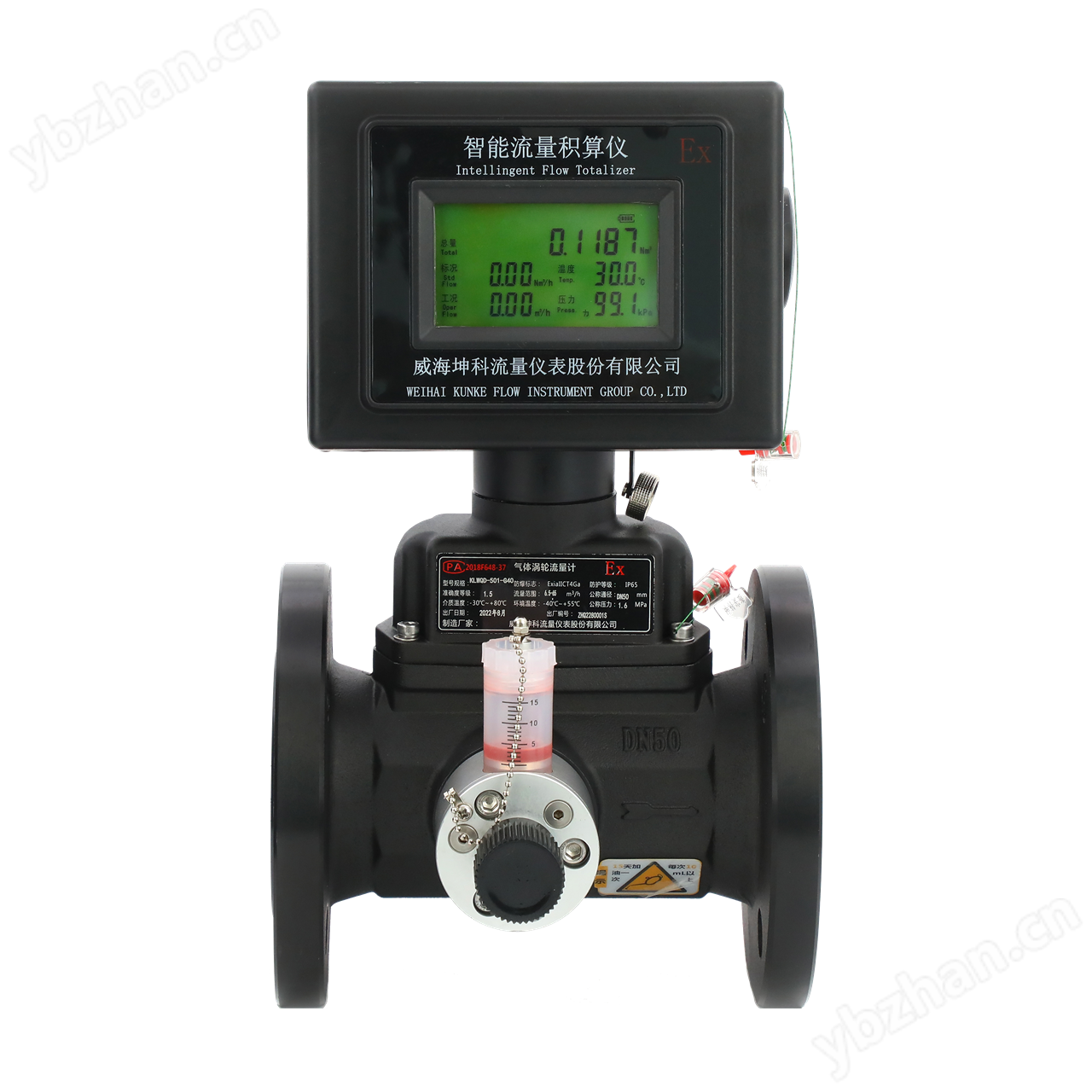

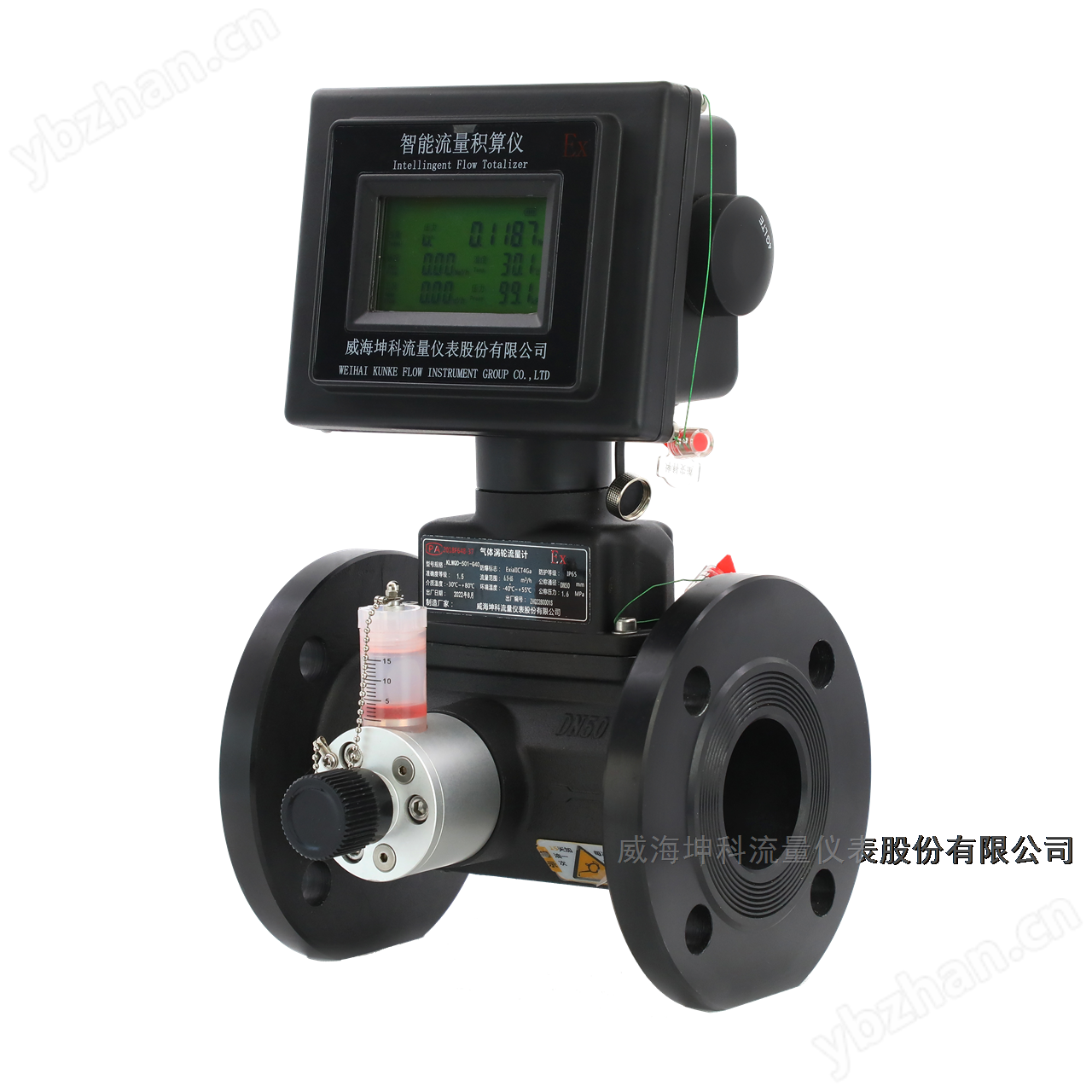

天然氣貿易計量渦輪流量計 氣體流量計

天然氣貿易計量渦輪流量計是坤科流量儀表股份有限公司吸取了國外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表。天燃氣體渦輪流量計具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

天然氣貿易計量渦輪流量計特點：

1.壓力損失小，葉輪具有防腐功能；

2.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能*。

3.具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%

4.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強

5.采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年

6.采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同

7.屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。

8.采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。

9.采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。

10.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，

內部清洗簡單。

11.有較強抗磁干擾和振動能力、性能可靠、壽命長

12.下限流速低,測量范圍寬，

13.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，

耐腐蝕，適用于酸堿溶液

天然氣貿易計量渦輪流量計工作原理：

1.氣體流經過流量計推動渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處安裝有一個特殊設計的導流架，隨著流速的增加,對進入流量計的氣流進行加速。導流架的設計可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推動力也同時增加。確保了流量計在允許的誤差范圍內高精度計量，即使在小流量的狀況下也可以準確計量。作用在渦輪葉片上的氣流是軸向的，渦輪裝置在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。

2.氣體渦輪流量計精度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝維修方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。

3.氣體渦輪流量計是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃氣及其他工業領域中的氣體量精確測量。由于其體積小、精度高、重復性好。它吸取了國外同類產品的先進結構，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論。采用先進的傳動結構而自行開發的新產品。

4.氣體渦輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償的新一代流量計，是石油、化工、電力、冶金、工業鍋爐等工業行業的燃氣計量和城市天然氣、燃氣調壓站及燃氣貿易計量的理想儀表。它具有壓力損失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。

◆ 介質：無雜質、無腐蝕性氣體，天然氣等

◆ 精度：±1.5%、±1.0%、±0.5%

◆ 流量范圍：2.5～6500 m3/h

◆ 顯示內容：瞬時工況、體積、標準體積總量、溫度、壓力等

◆ 口徑：DN25～DN300

◆ 連接方式：法蘭連接

◆ 供電：采用電池供電或外界電源供電運行

◆ 輸出：脈沖信號輸出、4-20mA輸出、RS485和GPRS

◆壓力范圍：儀表常用壓力為PN16（Class150），但可以根據客戶需求，DN25-DN200口徑壓力設計到PN160(Class900);DN250-DN300口徑壓力設計到PN100(Class600)

◆功耗設計：先進的雙電源微功耗高新技術，整機功耗低，功耗≤1W，既能憑借內電池長期穩定工作（鋰電池可以使用5年），又可接外供電源運行
◆溫壓補償：智能一體化設計，可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的瞬時工況、體積、標準體積總量、介質溫度、壓力、電池容量
