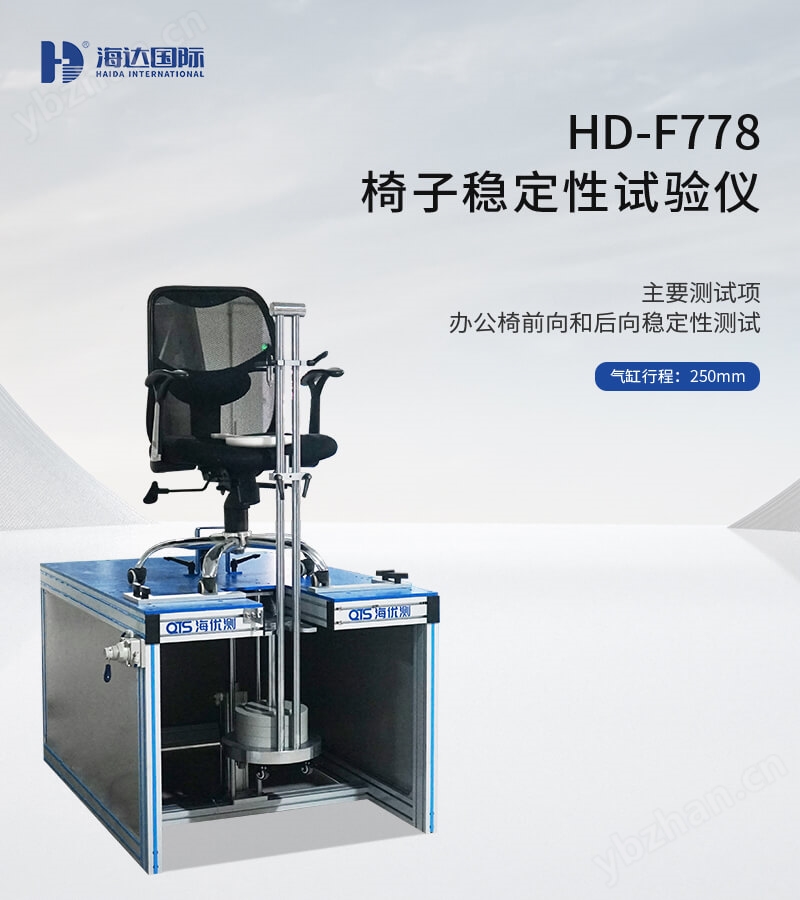

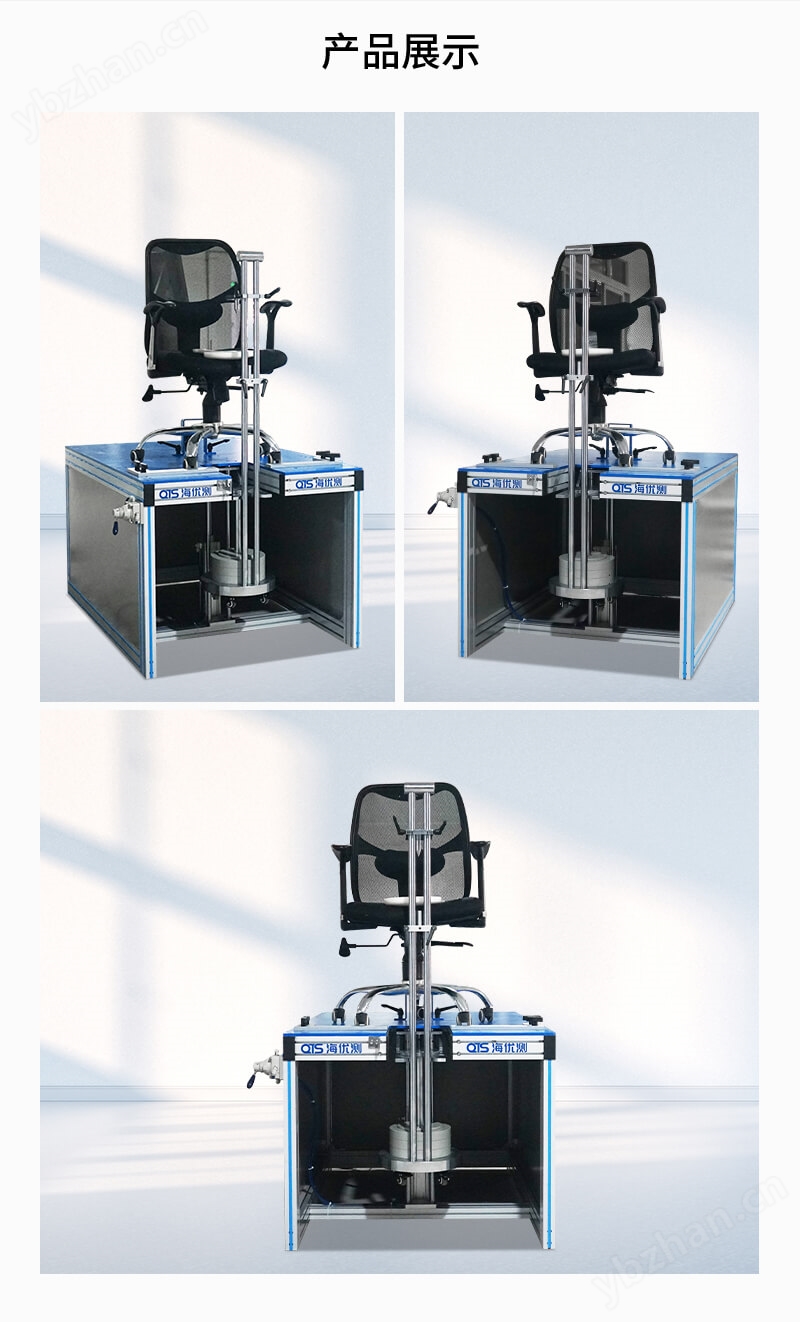

目錄:廣東海達儀器有限公司>>家具家居檢測儀器>>辦公桌椅檢測儀器>> HD-F778椅子穩定性試驗儀
| 產地 | 國產 | 加工定制 | 是 |
|---|
一、產品功能
椅子穩定性試驗儀適用于各類辦公椅、凳子等坐具類產品，在常溫下做前向穩定性和后向穩定性等力學性能的測試，廣泛應用于辦公椅家具行業，評估產品的穩定性能，提高產品的品質。
二、主要技術參數
指標 | 參數 | |
氣缸行程 | 250mm | |
砝碼重量 | 前向穩定性：EN、GB：60kg、BIFMA：61kg 后向穩定性：130kg（需配支撐夾具） | |
水平加載F | 300N（推拉力計施加） | |
擋塊 | 厚度13mm | |
加載點位置 | 前穩定性：座面中心位置距前沿60mm處 | 凳子任意方向傾倒：座面中心位置距任意邊沿60mm處 |
無扶手側傾：座面中心位置距側邊沿60mm處 | ||
后穩定性 | GB：座面中心線與靠背中心線相交點175mm處 | |
EN傾斜椅后傾：支撐夾具確定 | ||
BIFMA5.1：附錄G夾具測量確定 | ||
座面加載墊 | 直徑200mm，圓弧面300mm | |
機臺重量 | 約400kg（含砝碼） | |
電源 | 1∮ AC 220V | |
整機功率 | 約20W | |
試樣測試空間 | 780mmx740mm（L*W) | |
儀器外形尺寸 | 1350mmx1000mmx1850mm（L*W*H） | |
主要測試項目 | 辦公椅前向和后向穩定性、無扶手椅子側傾、凳子任意方向傾倒、傾斜座椅后穩定性測試 | |
三、操作原理
前向穩定性測試：將試樣放置在平臺上，移動13mm擋塊防止輪子滑動，放置前穩定性加載盤于座面上，通過氣缸帶動砝碼升降，使用特制夾具在座面中心位置距前沿60mm處施加610N的力，同時在靠背上施加20N的水平拉力，評估試樣的前向穩定性能。
后向穩定性測試：將試樣放置在平臺上，移動13mm擋塊防止輪子滑動，若椅背高度不夠放置加載盤，增加擋塊緊貼椅子表面輪廓進行試驗，施加1300N的力在座面上，同時在最頂端往下6mm施加水平推力，評估試樣的后向穩定性能。
四、試驗標準
BIFMA5.1-2017（測試點 11.3后穩定、11.4前穩定性 ）；
EN1022-2018(測試點7.3.1前穩定性，7.4.2、7.4.3傾斜座椅后穩定性）；
GB10357.2-2013（測試點4.1.1 椅子前穩定性，4.1.2無扶手椅子側傾，
4.1.4 凳子任意方向傾倒，4.1.5 椅子后穩定性）；
QBT 2280-2016(測試點6.6.1 辦公椅穩定性測試）等。
五、產品特點
（一）硬件特點
1.設備框架采用鋁型材和鋼材制作框架，造型美觀大方，
2.使用氣缸上下調節，操作簡單方便。
六、產品出廠配置
配置 | 名稱（單位） | 明細 | |
標準配置 | 文件（份） | 合格證*1、說明書*1、保修卡*1、配件清單*1 | |
警示標志（張） | 警示標簽*2 | 避免陽光直接照射*1 | |
嚴禁敲打碰撞*1 | |||
氣管（條） | Φ8氣管*1 | ||
加載頭(個) | 圓頭*1、尖頭*1 | ||
前穩定性加載盤（個） | 直徑200mm*1 | ||
后穩定性加載擋板（個） | 711x356x1.5（L*W*H）*1 | ||
椅腳限位夾具（個） | 13mm*2 | ||

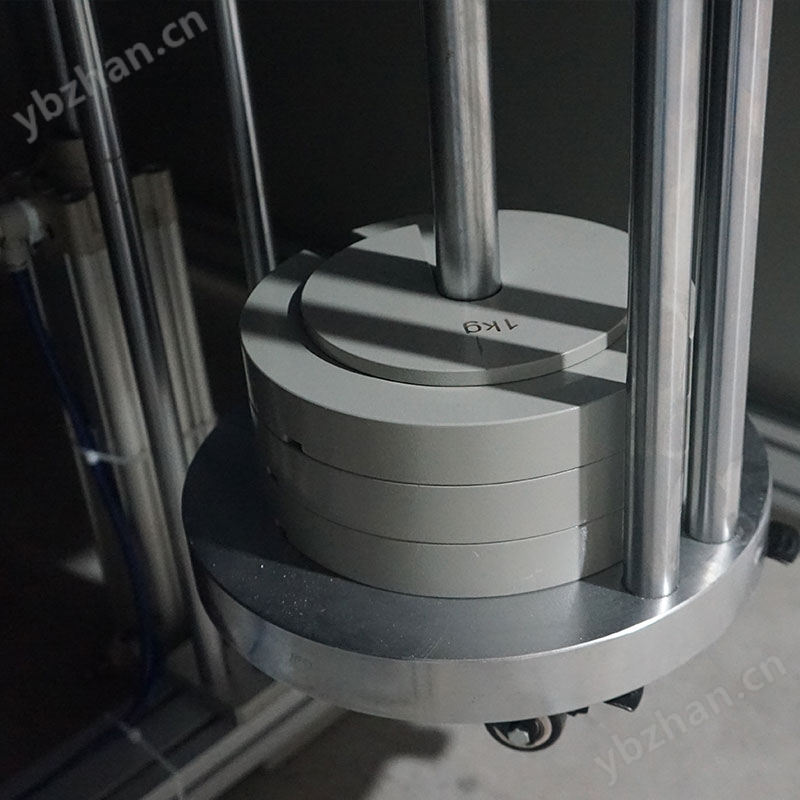

前穩定性砝碼(套） | 61kg*1 | ||
后穩定性砝碼(套） | 13kg*10 | ||
選購 | 空壓機（臺） | 建議選購3P以上 | |
傾斜座椅穩定性支撐夾具（套） | 直徑350*1 | ||
椅腳限位夾具（個） | 定制 | ||
七、產品配件清單
序號 | 配件名稱 | 品牌 | 配件規格 | 產地 |
1 | 氣缸 | 新恭 | IC63x250 | 中國臺灣 |
2 | 手動閥 | 神馳 | 4HV330-08 | 中國 |
3 | 推拉力計數顯 | 國產 | NK-300N | 中國 |
注：海達儀器始終致力于產品性能和功能的更新及改進，基于該原因，產品技術規格、外觀亦會相應改變。
