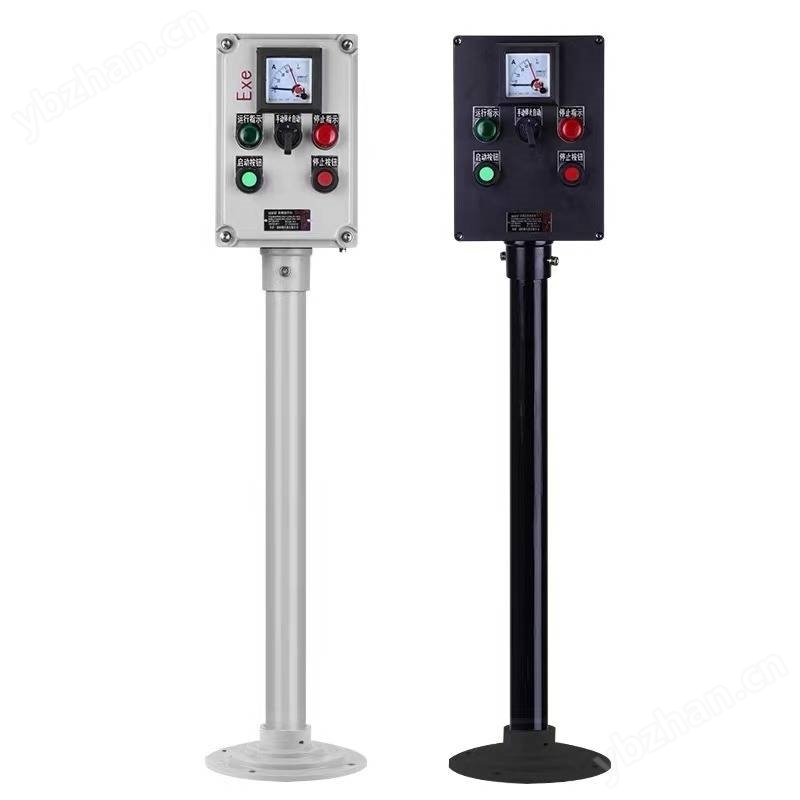

防爆操作柱

核心功能與特點

1. 本質安全的現場控制中心




• 采用復合防爆設計（通常主腔為隔爆型，接線腔為增安型），確保內部電氣元件產生的火花、電弧或高溫表面不會引燃外部爆炸性環境，滿足1區、2區（氣體）或21區、22區（粉塵）的危險場所使用要求。




2. 集中控制與直觀操作




• 將啟動、停止、急停、選擇開關、指示燈、儀表等全部集中在一個柱體上，布局清晰、標識明確，極大簡化了操作流程，減少了誤操作風險，特別適合在設備密集、管線復雜的現場使用。




3. 結構堅固，適應惡劣環境




• 柱體采用高強度鋁合金、不銹鋼（304/316L）或玻璃纖維增強聚酯材料鑄造而成，耐腐蝕、抗沖擊。




• 高防護等級（通常為IP65/IP66/IP67），可有效防止粉塵侵入，并能抵御雨淋和沖洗，適用于戶外、多塵、潮濕等惡劣工況。




4. 模塊化設計與高定制性




• 采用模塊化設計，可根據工藝流程和控制邏輯，靈活配置各類元件，如按鈕、開關、電位器、顯示屏等，實現高度定制。




• 柱體高度、元件排列順序、銘文標識均可按需設計。




5. 多種安裝方式與便捷維護




• 防爆操作柱常見安裝方式包括：地面立柱式（通過底座固定在地面）、壁掛式、法蘭式（固定在設備或管線上）。




• 內部接線空間充裕，便于安裝和維護。




三、 主要應用領域

• 石油化工：裝置區泵群的控制、罐區輸轉泵的控制、裝卸鶴位的控制與急停。




• 油氣田與管道：井場采油樹控制、注水泵控制、輸油泵站的現場操作。




• 化工與制藥：反應釜的現場啟停與調速、物料輸送泵的控制。




• 水處理與環保：污水廠曝氣風機、回流泵的現場控制箱。




• 礦業與碼頭：礦用排水泵、碼頭輸油臂的現場操作點。




四、 典型結構與配置

1. 柱體結構：




• 主腔體（隔爆腔）：容納可能產生火花的元件，如控制繼電器、小型斷路器等。




• 接線腔（增安腔）：位于柱體下部或后部，用于電纜引入和主干線分接，設有大型接線端子排。




• 操作面板：傾斜或垂直設計，便于觀察和操作，安裝各類操作元件。




2. 核心操作與指示元件（可根據需求選配）：




• 控制元件：防爆按鈕（啟動/停止/點動）、防爆急停按鈕（大型蘑菇頭、帶自鎖）、防爆選擇開關（手動/自動/零位）、防爆鑰匙開關、防爆電位器（調速）。




• 指示元件：防爆指示燈（紅/綠/黃/藍，指示運行、停止、故障等狀態）、防爆電流/電壓表、數字顯示儀（顯示轉速、溫度、壓力等）。




• 高級元件：防爆觸摸屏、防爆聲光報警器。




3. 輔助結構：




• 引入裝置：防爆格蘭頭或螺紋壓緊裝置，用于電纜密封。




• 接地端子：確保可靠接地。




• 觀察窗：高強度透明窗，用于觀察內部?jī)x表或指示燈。




五、 關鍵選型參數

1. 防爆標志與認證：




• 首要參數。必須明確氣體/粉塵防爆等級、溫度組別和設備保護級別。如：Ex d e IIC T6 Gb或 Ex tD A21 IP66 T80°C。




• 必須具備國家防爆電氣產品質量監督檢驗中心頒發的防爆合格證。




2. 控制功能需求：




• 明確需要哪些控制功能（啟/停/急停/調速/手自動轉換等）和指示功能（電源/運行/故障等）。




3. 使用環境：




• 戶內/戶外、環境溫度、腐蝕性介質、防護等級要求。




4. 結構材質：




• 根據腐蝕環境選擇：鋁合金（通用）、不銹鋼（強腐蝕）、玻璃鋼（特強腐蝕、輕量化）。




5. 安裝方式與尺寸：




• 根據現場空間確定安裝方式（立式/壁掛）和柱體高度、面板尺寸。




六、 安裝與使用注意事項

• 專業安裝：必須由具備資質的專業人員按照防爆規范安裝，確保可靠接地，電纜引入口密封嚴密。




• 安全操作：




• 嚴禁在通電狀態下打開任何腔體！ 所有維修必須在斷電后進行。




• 急停按鈕僅用于緊急情況，復位前必須確認故障已排除。




• 定期維護：定期檢查隔爆結合面是否完好、密封圈是否老化、緊固件是否松動、操作元件是否靈活有效。




總結：防爆操作柱是危險區域現場設備的“現場指揮所"。它將必需的控制與監視功能從遙遠的控制室延伸至設備身旁，實現了控制的本地化、直觀化和安全化。其堅固的結構和靈活的配置，使其成為復雜工業現場提升操作效率、保障應急響應、實現本質安全的標準化、專業化解決方案。正確選型和安裝是發揮其效能的基礎。
