無線開關柜特高頻局放傳感器（UHF） 返回列表頁

1 無線開關柜特高頻局放傳感器（UHF）產品介紹

無線開關柜特高頻局放傳感器適用于開關柜特高頻局部放電信號監測，采用大容量鋰亞電池供電，通過無線方式將數據送至匯聚節點或接入節點，符合國網輸變電設備物聯網協議。該產品采用低功耗設計、射頻通訊等技術，具有安裝方便、使用壽命長、抗干擾能力強、工作可靠、體積小巧等特點，能很好的解決高電壓狀態下的局放監測問題。

2 無線開關柜特高頻局放傳感器（UHF）應用場景

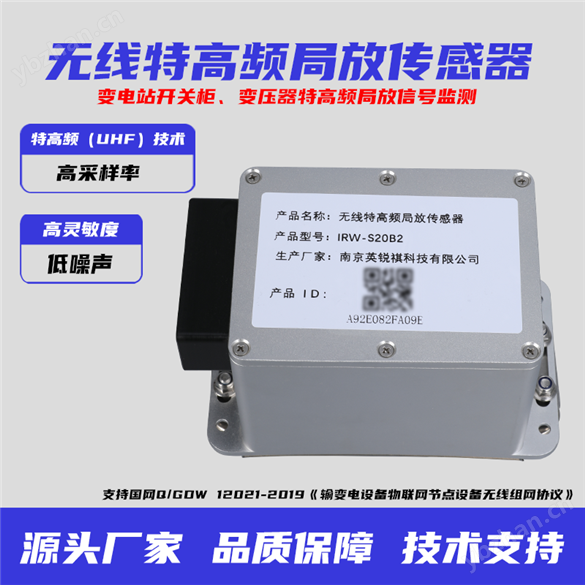

變電站開關柜、變壓器特高頻局放信號監測。

3 產品特點

l支持國網Q/GDW 12021-2019《輸變電設備物聯網節點設備無線組網協議》

l采用特高頻（UHF）技術，抗干擾能力強、精度高；

l支持雙向通信，可遠程配置傳感器業務數據周期、無線頻點；

l采用電池供電、數據無線傳輸，主設備無需停電，安裝便捷；

l采用低功耗休眠、喚醒工作模式，減小系統功耗；

l自主研發LoRa模組，信號檢測與無線通信一體化設計；

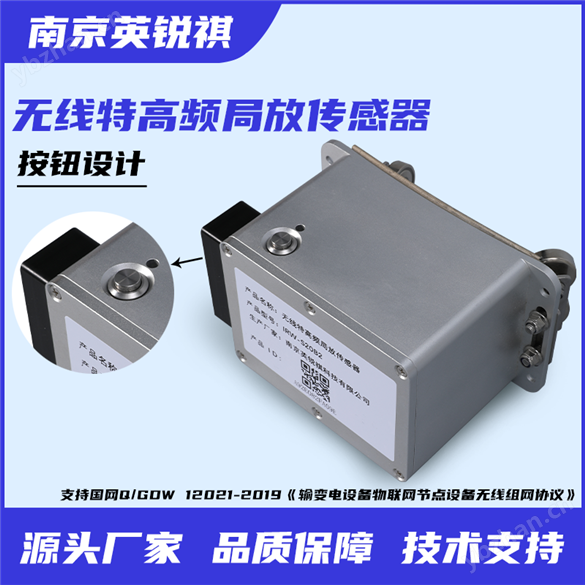

l采用按鈕開關設計，安裝調試更高效；

4 技術參數

5 包裝清單

6 安裝使用

安裝步驟

1) 傳感器應安裝在開關柜線纜倉內或觀察窗處。

2) 用棉布酒精將箱體內壁擦拭干凈，確保無灰塵、油脂等雜物。

3) 安裝在開關柜線纜倉內，應根據安裝位置的箱體材質選擇螺絲固定或3M雙面膠進行固定，雙面膠應貼于傳感器底部。

4) 安裝在開關柜線纜倉觀察窗處，使用預制的L型磁吸支架固定在柜體外，傳感器和支架之間用3M雙面膠進行連接固定。

5) 安裝完畢后，記錄好傳感器ID、安裝位置等信息，用于制作傳感器臺賬，在系統添加傳感器設備。

安裝注意事項

1) 安裝人員初次安裝前須熟悉產品的各種配件和國網《輸變電物聯網傳感器安裝規范》；

2) 傳感器應避免接觸油污、化學腐蝕、強酸堿性物質；

3) 傳感器安裝后應牢固穩定，不易被破壞；

使用說明

本產品應與符合《輸變電設備物聯網節點設備無線組網協議》的節點設備配合使用，需與匯聚節點的信道應保持一致；安裝完成后按下傳感器開關按鈕，觀察傳感器指示燈，指示燈間隔0.5s 閃爍表示開始正常工作。傳感器進入休眠模式時，指示燈熄滅；傳感器需要重啟時，斷開開關按鈕后，需等待1 分鐘時間，才可重新按下開關上電。
