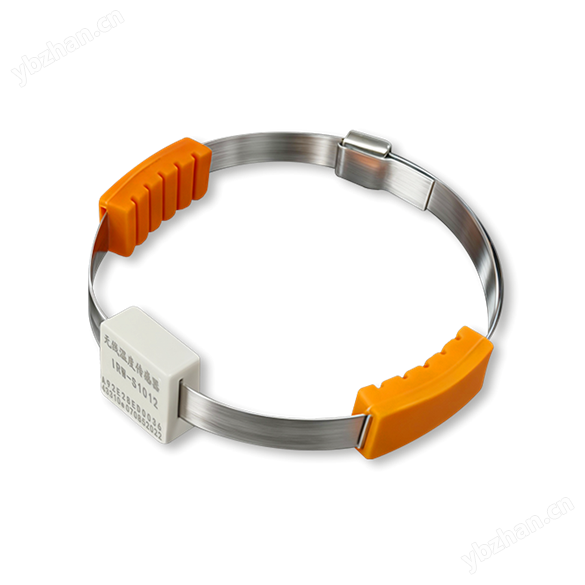

無源無線測溫傳感器 返回列表頁

1 無源無線測溫傳感器產品介紹

無線溫度傳感器采用CT取電技術，采用 2.4GHz LoRa 通信方式，傳感與無線通信一體化設計，產品超低功耗，體積小。通信協議采用《輸變電設備物聯網微功率無線網通信協議》，支持雙向通信，可遠程修改通信頻點、報警閾值、業務數據上報周期，具有免維護、電氣隔離、安裝方便、抗干擾能力強、工作可靠、體積小巧等特點，能很好的解決高電壓狀態下的設備溫度測量問題。

2 無源無線測溫傳感器應用場景

高低壓開關柜觸頭、母排、變壓器進出線、室內外刀閘、單芯電纜、電纜接頭的溫度在線監測。

3 產品特點

l支持國網Q/GDW 12020-2019《輸變電設備物聯網微功率無線網通信協議》

l支持雙向通信，可遠程配置傳感器業務數據周期、告警閾值、無線頻點等；

l采用CT取電、數據無線傳輸，使用壽命長；

l自主研發LoRa模組，傳感與無線通信一體化設計，功耗更低；

l尺寸小巧，21*21*8.8 mm，可適應狹小空間安裝

l測溫范圍廣，達125℃；

lIP67防護等級，更好適應環境。

4 技術參數

5 包裝清單

無線溫度傳感器，1只；

合金鋼帶，1根。

6 安裝使用

安裝步驟

1) 根據安裝位置，截取合適長度的鋼帶。

2) 將鋼帶穿過鋼扣。

3) 鋼帶最前端向下反折約 2.5cm，用尖嘴鉗使反折部分與鋼扣貼平。

4) 將傳感器及硅膠墊等相關配件穿入鋼帶。（如果安裝時硅膠墊不起作用，可不裝硅膠墊，特別是母排安裝位置，原則是保證傳感器安裝牢靠，不松動；安裝動觸頭位置時，必須加硅膠墊，硅膠墊的彈性可以保證動觸頭咬合時，不會對合金扎帶造成不可逆轉的變形、斷裂等）

5) 安裝位置包括戶內/外一次設備載流金屬搭接處、開關柜斷路器動/靜觸頭、觸臂等。

6) 傳感器底部應緊貼被測設備、部件的金屬部位，保證測溫準確性。

7) 鋼帶拉緊后，扎扣處多余的鋼帶預留約2.5cm長度，其余剪掉，用尖嘴鉗捏緊鋼帶一頭用力內卷，直至貼近下側金屬環即可，該處理目的為保證傳感器在長期工作中不易脫落；

8) 安裝完畢后，傳感器ID、安裝位置等信息請做好記錄，用于制作傳感器臺賬，在系統添加傳感器設備。

安裝注意事項

1) 安裝人員初次安裝前須熟悉《無線溫度傳感器安裝指導書》和國網《輸變電設備物聯網傳感器安裝及驗收規范》；

2) 傳感器安裝前需熟悉現場情況，如測試電源獲取、是否有其他廠家進行帶電調試施工等；

3) 傳感器安裝前先準備好所有需要的主件、配件，擺放整齊，以供安裝時方便拿取；

4) 傳感器安裝前需對傳感器進行測試，保證傳感器在滿足規定的條件下能夠正常工作，并驗證傳感器編號是否有誤；

5) 傳感器安裝前需要分配好傳感器編號與對應的柜子安裝位置，必須一一對應，并做好詳細的安裝記錄工作；

6) 由于傳感器采用感應母排電流供電（電磁能供電），所以固定傳感器必須用我公司專門配發的合金鋼帶捆綁固定，并且在確定安裝位置時，必須保證傳感器金屬環內的母線上電運行時有電流回路通過；

7) 傳感器的感溫部位在傳感器的底部金屬屏蔽罩內，安裝時必須保證傳感器底部緊貼被測母排、觸頭、觸臂的金屬部位，以保證傳感器感應溫度的準確性；

8) 傳感器安裝時必須使用配發的黃色硅膠墊，作用為防滑、固定、擠壓緩沖，數量視實際情況而定；

9) 由于傳感器一般安裝在高壓線路上，所以安裝時，需要考慮最小安全距離（查底部附表），以保證設備投電后運行安全；

10) 安裝傳感器時，為限度保證傳感器發射信號的強度和接收設備的接收效果，需要將傳感器采用正面朝上的方向固定；

11) 在保證安裝空間滿足的情況下，傳感器的安裝部位一般按如下優先級選擇：開關柜上/下靜觸頭，進/出線（隔離）母聯搭接頭，斷路器上/下動觸頭，斷路器上/下觸臂；

12) 傳感器安裝時，合金鋼帶箍的太緊或太松可能會使傳感器變形、觸頭活動受限、測溫效果低下等情況，需要特別注意。
