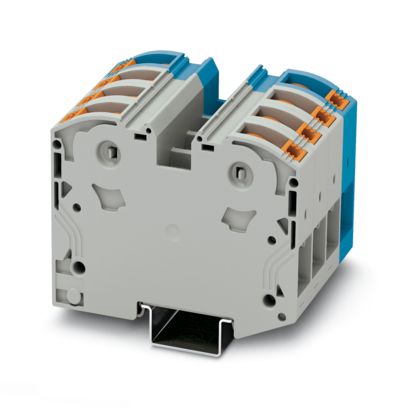

PTPOWER 35-3L/N - 大電流接線端子 3212069技術資料

每層的連接數量8

額定橫截面35 mm2

額定接線容量AWG2

連接方式PowerTurn連接

剝線長度25 mm

剛性導線橫截面2.5 mm2 ... 35 mm2

橫截面 AWG12 ... 2 (按IEC標準修訂)

柔性導線橫截面2.5 mm2 ... 35 mm2

導線橫截面，柔性[AWG]12 ... 2 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）2.5 mm2 ... 35 mm2

柔性導線橫截面（帶塑料絕緣管的套管）2.5 mm2 ... 35 mm2

標稱電流125 A

最大負載電流125 A (當連接截面積為35 mm2的導線時)

額定電壓1000 V

額定橫截面35 mm2

直接插拔式連接橫截面

剛性導線橫截面2.5 mm2 ... 35 mm2

剛性導線橫截面[AWG]12 ... 2 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）2.5 mm2 ... 35 mm2

柔性導線橫截面（帶塑料絕緣管的套管）2.5 mm2 ... 35 mm2

顏色彩色 (RAL -)

灰色 (RAL 7042)

藍色 (RAL 5015)

阻燃等級，符合UL 94V0

絕緣材料組I

絕緣材料PA

低溫下的靜態絕緣材料應用-60 °C

絕緣材料相對溫度指數（電氣，UL 746 B）130 °C

鐵路車輛的防火保護 (DIN EN 45545-2) R22HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R23HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R24HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R26HL 1 - HL 3

表面可燃性NFPA 130 (ASTM E 162)通過

煙霧比光密度NFPA 130 (ASTM E 662)通過

煙氣毒性NFPA 130 (SMP 800C)通過

環境條件

環境溫度（運行）-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關最高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3212069

包裝單位2 pc

最小訂貨量1 pc

銷售關鍵代碼BE2211

產品關鍵代碼BE2211

GTIN4046356869553

單件重量（含包裝）356.65 g

單件重量（不含包裝）345.8 g

原產地TR
