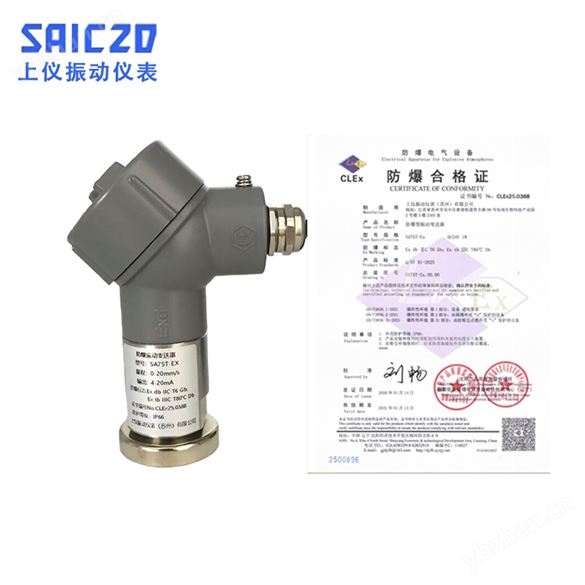

防爆一體化振動變送器

1．簡介:

防爆一體化振動變送器：將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

2．技術參數:

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 量程：0-20mm/s 可選0-50mm/s；0-100mm/s;0-200um;0-500um

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-24V±10%

2. 7接線方式：二線制

2．7最大加速度：10g

2．8測量方向：水平或垂直 （見標簽）.

2．9 使用環境溫度 常規：-40-80度。（高溫環境 -20℃～150℃ 可選 ） 相對濕度 ≤90% .

2．10 安裝螺紋：M10×1.5×10mm（深度） 或磁吸安裝

2．11 重    量： 約350g.

3．12外殼特點：防水

2. 13電纜：2米

3. 14電氣接口：M20X1.5 或 防水直接出線2米.

3．安  裝:

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定或吸附在被測殼體上，然后將傳感器擰在上面擰緊或吸附即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3接線說明：黑色導線接DC24V電源正端，藍色導線是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。
