一體化振動變送器（高標準）

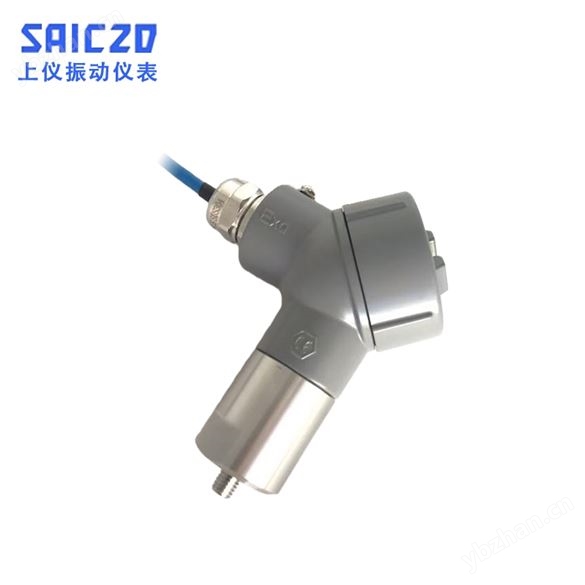

一體化振動變送器（高標準）將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、動機、水泵等工廠設備振動的理想選擇。

2．技術參數:

2．1 頻率響應：10 ～ 1000 Hz  *  或者5-1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 測量范圍：0-20mm/s(可選)

2．4 輸出電流：4～20mA ；或（485通訊）

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-36V

2. 7接線方式：二線制

2．7zui大加速度：10g

2．8測量方向：通用（垂直或水平）

2．9 使用環境：溫   度  -40℃～+85℃   相對濕度 ≤90%

2．10 外形尺寸：

2．11 安裝：M10*1.5或其他規格

2．12 重    量： 約350g

3. 13 外殼材質：304不銹鋼

3．安  裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器固定在被測殼體上，然后將傳器擰在上面吸附即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接4-20mA輸出，。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。
