大功率信號發生器ATG-2161信號源產品資料：

功率放大器簡稱“功放”，是指在給定失真率條件下，能產生大功率輸出以驅動某一負載（例如壓電陶瓷片）的放大器。功率放大器在測試系統中起到了“組織、協調”的樞紐作用，在某種程度上主宰著整個系統能否提供良好的功率輸出。

信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源。

ATG-2161是一款理想的可輸出正弦波、方波、三角波、脈沖波的單通道功率信號源。客戶可根據使用情況選擇信號內置、或外置輸入。大差分輸出1600Vp-p (±800V)電壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。

外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。

輸出接口為香蕉插座，輸出電壓0~1600Vp-p (±800V)，大輸出電流（峰值）40mA。

大功率信號發生器ATG-2161信號源

外置輸入信號時為放大器工作模式，此時電壓增益是數控0~240倍（1step）可調。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

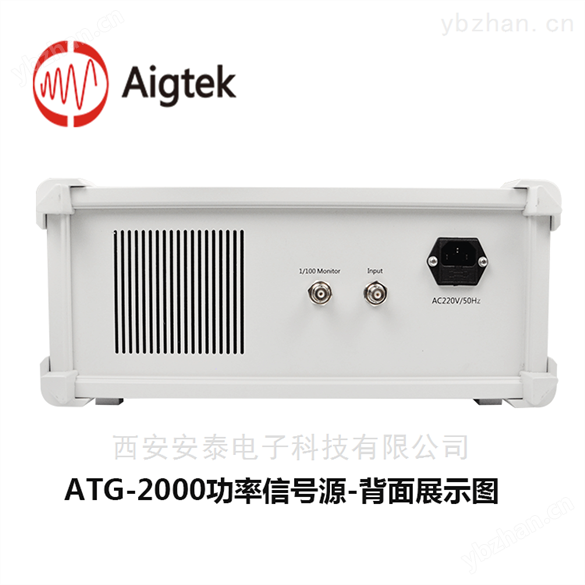

1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以連接到示波器進行輸出電壓的實時監測。
