【儀表網(wǎng) 研發(fā)快訊】 近日，我所儲(chǔ)能技術(shù)研究部(DNL17)李先鋒研究員、楊曉飛研究員團(tuán)隊(duì)在鋰/氟化碳一次電池領(lǐng)域取得新進(jìn)展，開發(fā)出20Ah鋰/氟化碳一次電池。該電池具有高能量密度、寬溫域工作能力和良好的儲(chǔ)存特性。

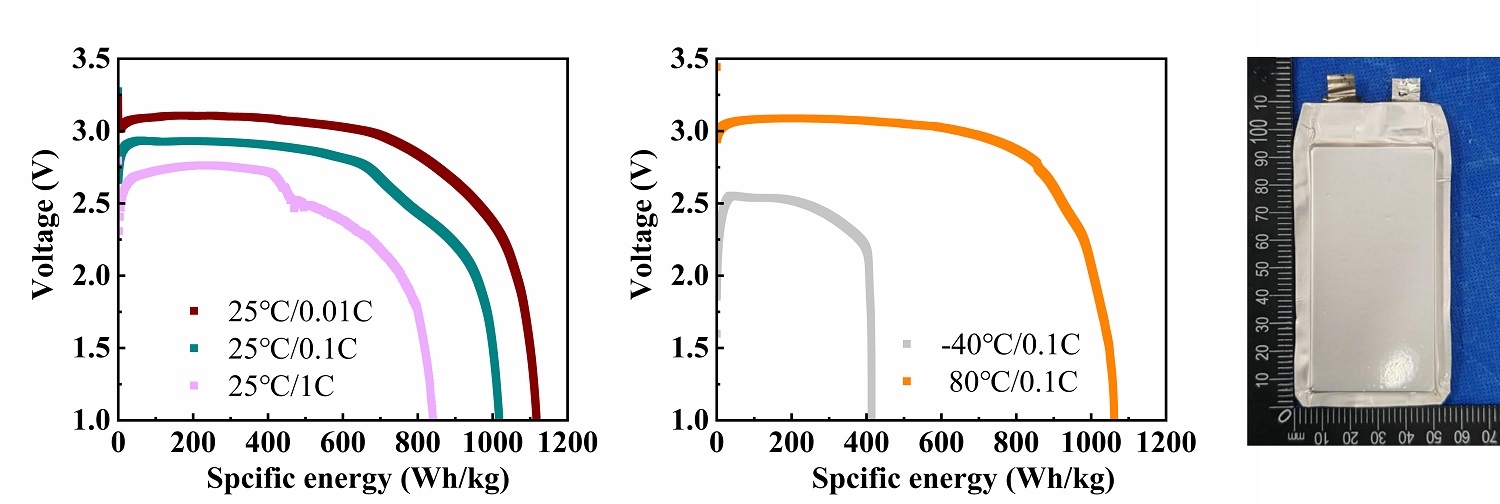

經(jīng)中檢集團(tuán)南方測(cè)試股份有限公司檢測(cè)，該電池在常溫(25℃、0.1C)條件下，能量密度達(dá)到1018 Wh/kg；在0.01C倍率下，能量密度進(jìn)一步提升至1117 Wh/kg。此外，該電池具備良好的倍率性能，在1C倍率持續(xù)放電時(shí)，能量密度仍保持在841 Wh/kg。
除高比能量外，該電池還具有較低的自放電率和較長的儲(chǔ)存壽命，儲(chǔ)存期可達(dá)10年以上。其寬溫域工作能力突出：在-40℃低溫(0.1C)條件下，能量密度為413 Wh/kg；在80℃高溫(0.1C)條件下，能量密度達(dá)到1061 Wh/kg，且無脹氣現(xiàn)象。
該鋰/氟化碳電池在航空航天、深海探測(cè)、植入式醫(yī)療器械等對(duì)電池性能與可靠性要求較高的領(lǐng)域具有重要的潛在應(yīng)用價(jià)值。(文/圖 劉翠連)
所有評(píng)論僅代表網(wǎng)友意見，與本站立場(chǎng)無關(guān)。
