致遠 ZDS4054Plus 數字示波器

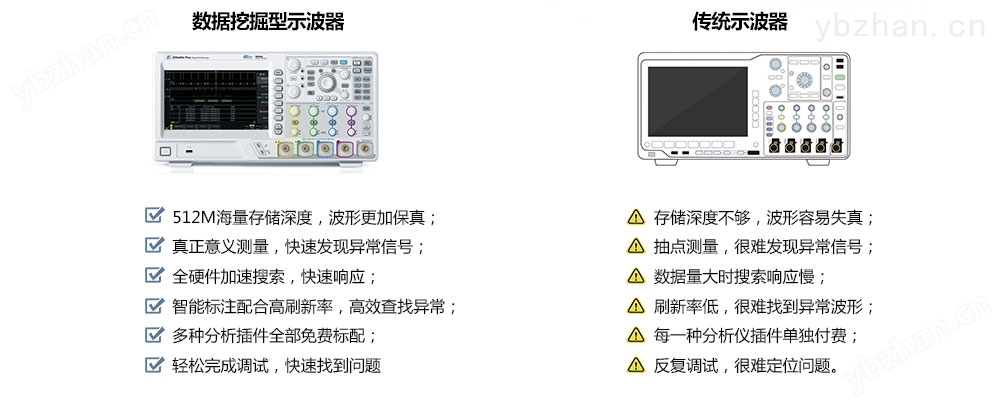

捕獲512M海量的波形大數據,配合深層次數據挖掘能力,基于全觸屏和流暢的操作體驗,以一種全新的分析方式定位問題,這就是數據挖掘型示波器!


致遠 ZDS4054Plus 數字示波器數據挖掘*步:512M大數據存儲
存儲深度等于采樣率乘以采樣時間,512M超大存儲深度,長時間捕獲波形,依然不會出現波形失真。


致遠 ZDS4054Plus 數字示波器數據挖掘第二步:1M刷新率異常捕獲
波形刷新率越高,死區時間就越短。ZDS4000系列示波器,標配業界的1M次波形刷新率,配合模板觸發,讓您大概率的發現并捕獲異常信號。


致遠 ZDS4054Plus 數字示波器數據挖掘第三步:真正意義參數測量
不同于傳統示波器只測一個周期,或通過抽樣減少數據量再測量的模式,ZDS4000系列示波器通過FPGA全硬件并行處理,基于原始采樣率和512Mpts全存儲深度,對每一幀波形每一周期進行測量統計,僅需約1秒即可實現對512Mpts數據的“真正意義”參數測量,測試項目可達51種,并且支持24種參數同時顯示。這與傳統意義示波器的測量有著本質的區別,也是示波器測試手段與測試方法的重大突破。

致遠 ZDS4054Plus 數字示波器數據挖掘第四步:波形搜索與智能標注
ZDS4000系列示波器不只提供了512M的波形大數據,還配有強大的波形搜索功能和智能標注功能。您可以先通過邊沿、脈寬、欠幅、上升/下降時間、周期/頻率等多種搜索條件來定位512Mpts波形數據中的異常點,再對找出的異常信號使用標注功能,對異常信號進行標注。這里,所有的測量都是經過FPGA全硬件加速,整個過程1S左右即可完成。再對找出的異常信號使用標注功能,對異常信號進行標注。

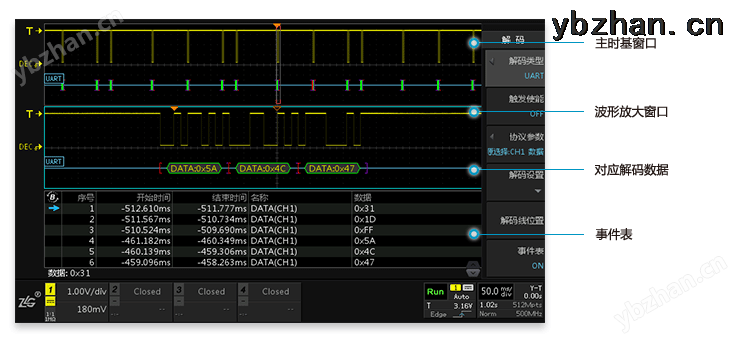

致遠 ZDS4054Plus 數字示波器分析插件與特色功能

致遠 ZDS4054Plus 數字示波器不同于每一種分析插件單獨付費的形式,ZDS4000系列示波器所有分析插件全部標配,可以針對興趣波形進行更進一步的深度分析,大大提高整體系統信號的故障調試效率,協助工程師快速定位出問題。
ZDS4000系列示波器每個通道都內置有從50Hz到200MHz范圍的濾波器,特別適用于過濾掉無用信號、觀察特定帶寬信號的場合,而且支持對濾波之后的波形進行觸發和測量分析。ZDS4000系列示波器支持雙ZOOM模式,可以為兩個縮放窗口分別設置縮放系數,所以可以同時顯示兩個不同時間軸范圍的縮放波形,配合觸屏和大旋鈕的便捷操作,也能夠輕松對各個窗口的波形進行控制。
如果需要捕獲的信號是低占空比脈沖或猝發信號,并且信號之間有較長的空閑時間, 使用ZDS4000系列示波器的分段存儲功能,可以有效地延長波形采樣時間。
