一、產品介紹：

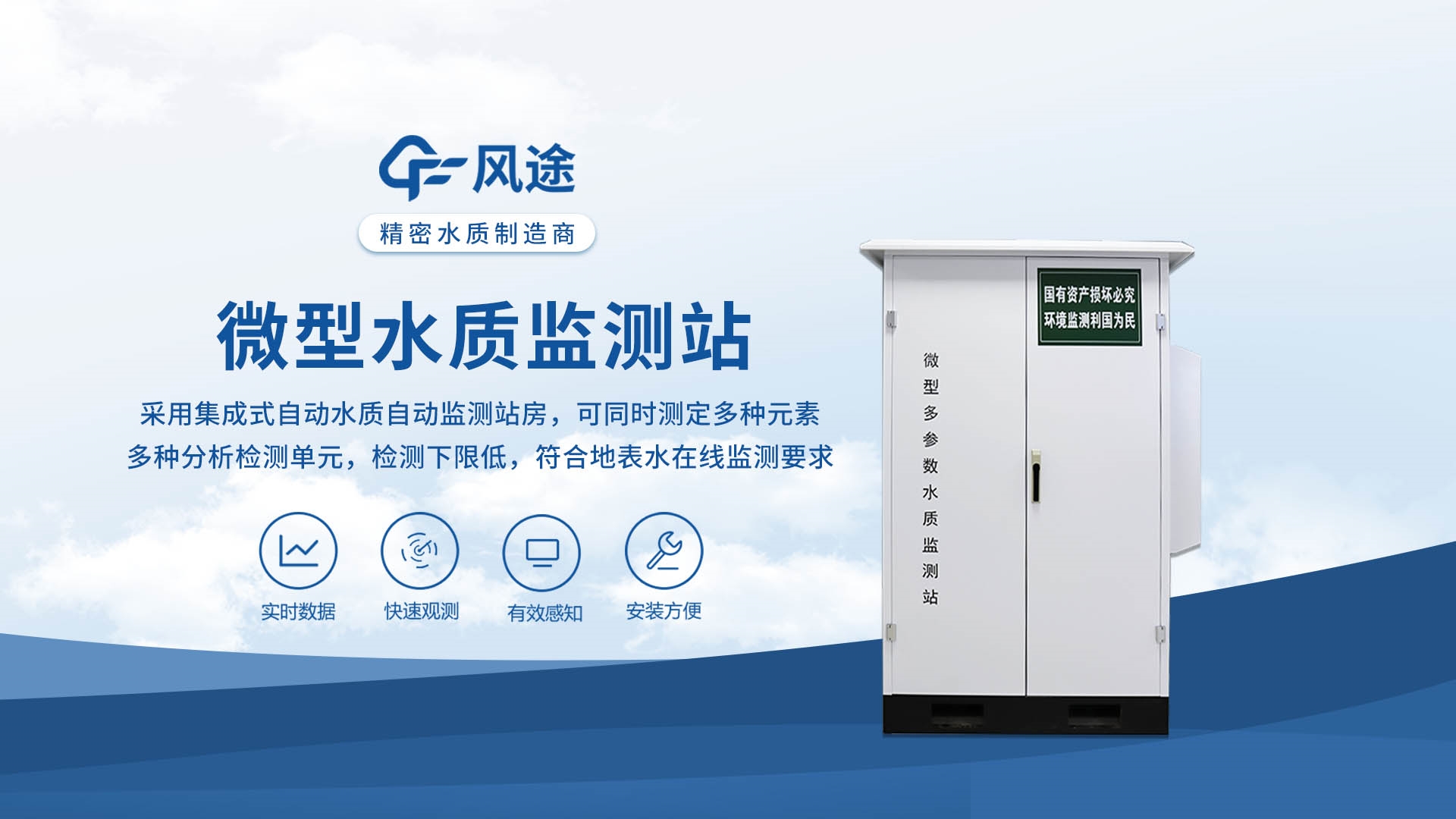

我公司為響應國家關于加強環境保護，維護自然生態平衡，促進國民經濟可持續發展戰略政策，并根據市場需要，自主研發生產的戶外小型水質自動監測站， 將國標規定的方法與計算機技術結合起來，實現了測定過程的全自動化， 可廣泛用于江河湖泊等地表水水質監測。
造成地表水富營養化的因素主要為水體中 N、P、有機物、HN4-等化學因素，因此監測地表水總磷、總氮、氨氮、化學需氧量、高錳酸鹽指數等化學指標已成為一項必要的任務，配合常規五參數(溶解氧、濁度、電導率、溫度、pH)同時監測，綜合反應水環境指標。
二、監測原理：
本戶外水站采用集成式設計原理，包含采配水系統、檢測單元(總磷、總氮、化學需氧量、高錳酸鹽指數、氨氮、常規五參數五個測量模塊)、質量控制單元、輔助單元(廢液收集、防雷、空調等)。其中核心單元為檢測單元，總磷、總氮、化學需氧量、高錳酸鹽指數、氨氮、嚴格遵循國標規定的化學分析方法。常規五參數指標(溶解氧、電導率、濁度、溫度、pH)采用多電極集成方式進行測量。
三、主要規范與標準：
根據設計文件、設備、材料、施工須達到現行中華人民共和國以及省、自治區、直轄市或行業的工程建設標準、規范的要求。本工程項目遵循的技術標準和規范如下：
(1) 《水污染物排放總量監測技術規范》
(2) 《水和廢水監測分析方法》(第四版)
(3) 《環境水質監測質量保證手冊》
(4) 《地表水和污水監測技術規范》(HJ/T91-2002 )
(5) 《水質河流采樣技術指導》(HJ/T52-1999)
(6) 《化學需氧量水質自動分析儀技術要求》(HJ/T377-2007)
(7) 《高錳酸鹽指數水質自動分析儀技術要求》(HJ/T100-2003)
(8) 《氨氮水質自動分析儀技術要求》(HJ/T101-2003)
(9) 《總氮水質自動分析儀技術要求》(HJ/T 102-2003)
(10) 《總磷水質自動分析儀技術要求》(HJ/T 103-2003)
(11) 《pH 水質自動分析儀技術要求》(HJ/T96-2003)
(12) 《電導率水質自動分析儀技術要求》(HJ/T97-2003)
(13) 《濁度水質自動分析儀技術要求》(HJ/T98-2003)
(14) 《溶解氧(DO)水質自動分析儀技術要求》(HJ/T99-2003)
(15) 國家和行業的相關標準、規范
(16) 《中華人民共和國環境保護行業標準》(HJ/T98-2003)
(17) 《建筑防雷設計規范》
(18) 《供配電系統設計規范》
四、產品特點：
1.采用集成式自動水質自動監測站房，可同時測定多種元素;
2.多種分析檢測單元，檢測下限低，符合地表水在線監測要求;
3.采配水單元具備水樣預處理與反沖洗功能，故障率低、易維護;
4.可選配 UPS 不間斷電源，確保水站在斷電情況下完成清洗流程;
5.可選配視頻監控設備，具有實時遠程監控功能，實現監控;
6.占地面積小， 整機占地面積≤2m2;
7.配備廢液分離及廢液收集單元，
8.滿足兩周以上廢液量的收集; 配備防雷單元，保證系統穩定、可靠運行;
9.智能恒溫系統，配備機柜式冷暖空調，確保水站在規定工作溫度下運行。
五、水站技術參數：
| 項目 | 總磷、氨氮、總氮、化學需氧量、高錳酸鹽指數參數性能指標 | ||||
| 總磷 | 氨氮 | 總氮 | 化學需氧量 | 高錳酸鹽指數 | |
| 參照標準 | GB11893-89 | HJ/536-2009 | HJ 636-2012 | HJ828-2017 | GB11892-89 |
| 測量范圍 | 0.02~2 mg/L （可擴展） | 0.1~5mg/L （可擴展） | 0.1~10mg/L （可擴展） | 15~2000mg/L （可擴展） | 0.5~20mg/L （可擴展） |
| 檢出限 | ≦0.01mg/L | ≦0.10mg/L | ≦0.1mg/L | ≦15mg/L | ≦0.1mg/L |
| 漂移 | ±5% | ±5% | ±5% | ±5% | ≦0.5mg/L |
| 精密度 | ≤5% | ≤5% | ≤5% | ≤5% | ±5% |
| 示值誤差 | ±5% | ±5% | ±5% | ±5% | ≤5% |
| 電壓影響 | ±10% | ±5% | ±10% | ±5% | ±5% |
| 溫度影響 | ±5% | ±5% | ±5% | ±5% | ±5% |
| 一致性 | ≥90% | ≥90% | ≥90% | ≥90% | ±5% |
| 采樣周期 | 時間間隔（20～9999min 任意可調）和整點測量模式 | ||||
| 校準周期 | 1～99 天任意間隔任意時刻可調 | ||||
| 維護周期 | 一般每月一次，每次約 60 min | ||||
常規五參數技術指標：
| 五參數性能指標 | |||||
| 測量方法 | pH | 溶解氧 | 電導率 | 濁度 | 溫度 |
| 玻璃電極法 | 熒光猝滅法 | 四線制電極法 | 90 度散射光法 | 熱電阻電極法 | |
| 參照標準 | GB/T6920-86 | GB/T11913-89 | GB/T6908-201 | GB/T13200-91 | GB/T13195-91 |
| 測量范圍 | 0～14 | 0mg/L～ 20mg/L | 0ms/m～ 500ms/m | 0NTU～1000NTU | 0～50℃ |
| 漂移 | ±0.1pH | ±0.3mg/L | ±1% | ±5% | —— |
| 精密度 | ≤0.1pH | ≤5% | ≤1% | ≤5% | —— |
| 示值誤差 | ±0.1pH | ≤5% | ±1% | ±5% | —— |
| 電壓影響 | ±0.1pH | ≤0.3mg/L | ±1% | ±5% | —— |
| 溫度補償精度 | ±0.1pH | ±0.3mg/L | ±1% | —— | —— |
| 水溫誤差 | —— | —— | —— | —— | ±0.2℃ |
| 校準周期 | 一般每月兩次 | ||||
| 維護周期 | 一般每月一次，每次約 30 min | ||||
| 示值誤差 | ±0.1pH | ≤5% | ±1% | ±5% | —— |
| 電壓影響 | ±0.1pH | ≤0.3mg/L | ±1% | ±5% | —— |
| 溫度補償精度 | ±0.1pH | ±0.3mg/L | ±1% | —— | —— |
| 水溫誤差 | —— | —— | —— | —— | ±0.2℃ |
| 校準周期 | 一般每月兩次 | ||||
| 維護周期 | 一般每月一次，每次約 30 min | ||||
| 整機參數 | |
| 控制單元 | ARM9 嵌入式工業控制系統 |
| 顯示單元 | 15 寸彩色觸屏控制 |
| 溫控系統 | 配備冷暖兩用空調 |
| UPS 穩壓電 源（選配） | 可選配 UPS 不間斷電源，在突然斷電情況下，可完成本次測量及清洗過程 |
| 防雷單元 | 具備防雷能力 |
| 電源要求 | AC 220 V±22 V，50 Hz±0.5 Hz |
| 通訊接口 | 2 路 RS485，支持 4G 無線傳輸 |
| 整機功率 | ≦2500W（含外泵、空調功率\工作時功率） |
| 環境溫度 | （5~40）℃ |
| 外形尺寸 | 高 1900mm×寬 1480mm×深 960mm |
| 水站重量 | 300kg |
六、配置清單
| 序號 | 產品名稱 | 數量 |
| 1 | 不銹鋼戶外機柜（含空調） | 1套 |
| 2 | 電氣單元（PLC、繼電器、空開、開關電源、防雷） | 1臺 |
| 3 | 顯示單元（含15寸大屏、上微機控制程序） | 1套 |
| 4 | 采水單元（管材、采樣泵、浮漂） | 1套 |
| 5 | 配水單元（電動球閥、管材） | 1套 |
| 6 | 預處理單元（流通池、液位感應器、壓力傳感器） | 1套 |
| 7 | 高錳酸鹽指數 | 1臺 |
| 8 | COD在線監測儀（選配） | 1臺 |
| 9 | NH3N在線監測儀 | 1臺 |
| 10 | TP在線監測儀 | 1臺 |
| 11 | TN在線監測儀 | 1臺 |
| 12 | 五參數（解氧、電導率、濁度、溫度、pH） | 1臺 |
| 13 | 數采儀 | 1臺 |
| 14 | 化學試劑（240次/月）贈送 | 1套整機參數： |
