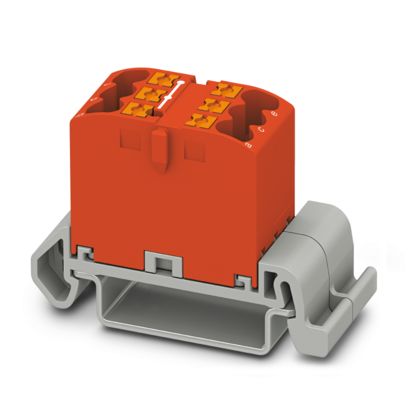

PTFIX 6X2,5-NS35A RD - 配電塊 3273136技術資料

連接量6

行數1

電位1

絕緣特性

過電壓類別III

污染等級3

額定浪涌電壓8 kV

額定條件下的最大功耗0.77 W

每層的連接數量6

額定橫截面2.5 mm2

額定接線容量AWG14

連接方式直插式連接

剝線長度8 mm ... 10 mm

塞規A3

連接符合標準IEC 60947-7-1

剛性導線橫截面0.14 mm2 ... 4 mm2

橫截面 AWG26 ... 12 (按IEC標準修訂)

柔性導線橫截面0.14 mm2 ... 4 mm2

導線橫截面，柔性[AWG]26 ... 12 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.14 mm2 ... 2.5 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.14 mm2 ... 2.5 mm2

標稱電流24 A

最大負載電流32 A

最大總電流48 A

額定電壓690 V

直接插拔式連接橫截面

剛性導線橫截面0.34 mm2 ... 4 mm2

剛性導線橫截面[AWG]24 ... 12 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.34 mm2 ... 2.5 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.34 mm2 ... 2.5 mm2

老化

溫度循環192

結果已通過測試

針焰測試

暴露時間30 s

結果已通過測試

振蕩/寬頻帶噪音

規格DIN EN 50155 (VDE 0115-200):2008-03

頻譜2類，B級使用壽命測試，在轉向架上進行

頻率f1 = 5 Hz 到 f2 = 250 Hz

ASD等級6.12 (m/s2)2/Hz

加速度3.12g

每軸的測試周期5 h

測試方向X-, Y- 與 Z-軸

結果已通過測試

沖擊

規格DIN EN 50155 (VDE 0115-200):2008-03

脈沖波形半弦

加速度30g

電擊時間18 毫秒

每個方向的電擊次數3

測試方向X-, Y- 與 Z-軸 （正向與負向）

結果已通過測試

環境條件

環境溫度（運行）-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關最高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3273136

包裝單位10 pc

最小訂貨量10 pc

銷售關鍵代碼BEA113

產品關鍵代碼BEA113

GTIN4055626391274

單件重量（含包裝）13.92 g

單件重量（不含包裝）11.56 g

原產地CN
