艾雷柯便攜式壓力校驗儀YBS-WY

一、產品概述與技術優勢

1. 產品概述

1、艾雷柯便攜式壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，并備有24VDC輸出。加之前面板上安裝有打壓手泵，使其成為理想的現場校驗儀表。

2、高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。

3、采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。

4、功耗低。電池充滿后，保證準確度下的連續工作時間長。

5、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次）。

6、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。

7、儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流，壓力、水柱或壓力、公斤及電流百分比。

8、儀表具有超量程報警功能，當所加壓力超出額定滿滿量程+2500字時，儀表內置蜂鳴器將斷續發聲，表示壓力超出滿量程，停止加壓，使用微調，進行上下調整。當儀表所測量的電流超出22mA時,儀表內置蜂鳴器將斷續發聲，表示所測電流超量程。

9、軟件內容豐富，操作簡單明了。

10、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。

11、LCD背光壓力、電流顯示，直觀、清晰、結構湊合理。體積小，重量輕，攜帶方便。

12、前面板安裝打壓手泵，并帶有微調、放氣閥。手動真空達95%。壓力源零部件精細研磨，氣密性好，符合IP52密封標準。

13、可直接在面板上操作，調校滿量程。

14、金屬外殼，抗干擾能力強，牢固耐沖擊。

15、容積式微調，極易實現檢定點壓力。

2. 技術優勢

YBS-WY便攜式壓力校驗儀具備以下技術優勢：

高精度與寬量程覆蓋：壓力量程覆蓋-0.095～2.5MPa，電流測量范圍0～22mA，壓力測量分辨率10Pa，電流分辨率達1μA，滿足不同場景下的壓力校準需求。

程序化運行功能：具備超量程報警、自動記錄校準數據、多種顯示風格切換等功能，操作便捷，軟件內容豐富，界面友好。

便攜與耐用設計：采用金屬外殼，IP54密封標準，抗干擾性強，牢固耐沖擊。前面板安裝手操壓力發生器，手動真空率達95%。

高效電源管理：內置可充電電池，充滿電后連續工作時間≥16小時，具備電池電壓過充電、欠電壓自動關機及保護功能，電池使用壽命長。

二、技術參數

1. 基本技術參數

便攜式壓力校驗儀YBS-WY

2. 用途

該系列壓力校驗儀除可作較高準確度校正標準器（表）外，也可作為工作儀表使用，廣泛應用于冶金、石油、電力、工、天然氣、計量和科研等部門。

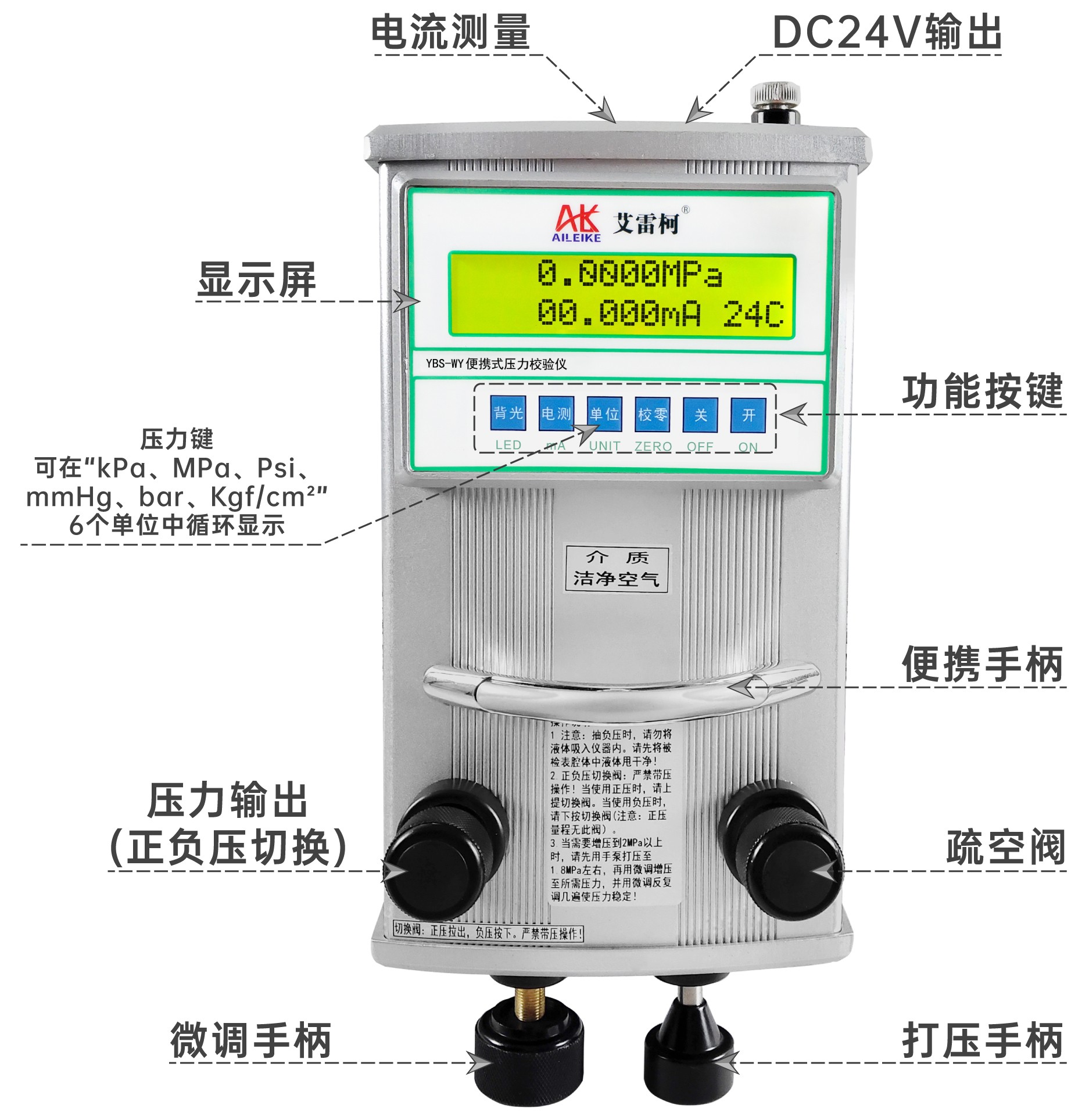

3. 結構功能

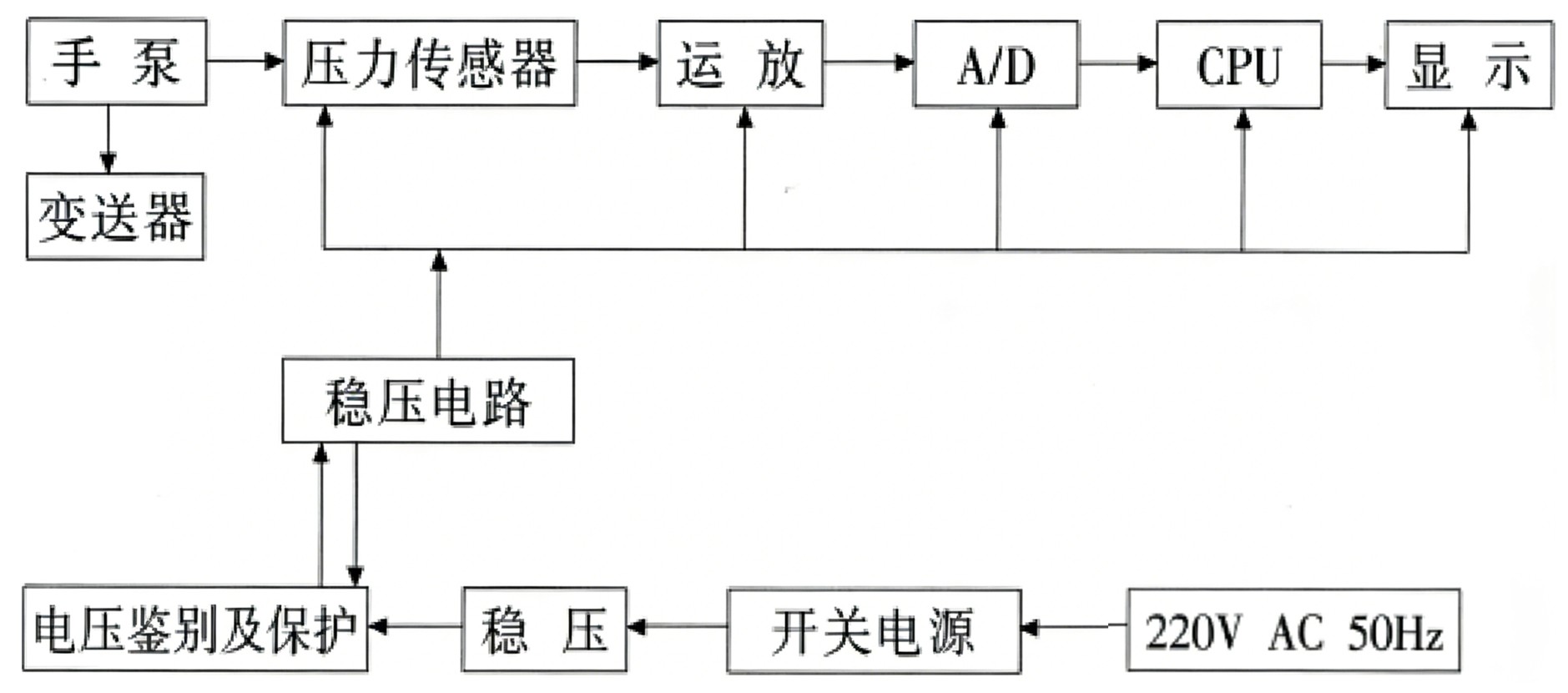

4. 工作原理

三、操作流程

1、電源開、關鍵：按“開”鍵后，LCD顯示為：名稱、壓力量程及精度，然后自動轉換到測量狀態。

2、校零鍵：測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU進行處理，保證儀表所測數據為實際壓力值。

3、壓力鍵：單位切換鍵，若使用中,按“壓力”鍵、可使LCD在“MPa、kPa、Psi、mmHg、bar、Kgf/cm²”6個單位中循環顯示。若顯示為測量電流及百分比狀態時，按一下此鍵，儀表自動轉換到壓力測量狀態。

4、電流鍵：若使用中按此鍵可實現電流與電流百分比雙顯示（電流百分比對應電流4-20mA）。

5、背光鍵：工作于光線較弱的環境中，按一下此鍵，打開背光燈，方便讀數。

6、電流測量：儀表備有直流輸出24V DC和輸入22mA。在校驗變送器時，請按儀表后面板上標明的接線方式進行連接。紅表筆套紅表筆夾后，插入儀表后面板上紅色表筆座內。黑表筆套黑表筆夾，插入上綠色（或蘭色）表筆座內。紅表筆接變送器“+”，黑表筆接變送器“-”。這樣儀表在提供24VDC電源給變送器時，同時回路電流在儀表LCD上顯示出壓力變送器零點電流值。

7、充電電源：儀表配外置式充電器，接入市電220V AC，同時需打開儀表頂部的船型開關（電池接通開關），即對儀表鋰電池充電（注：本儀器已由鎳氫電池升級為鋰電池，充電電壓為8.4V。充電時，只需觀察充電器自帶指示燈即可，紅色代表處于充電中，綠色代表電池充滿），切勿在欠電壓情況下,長期放置儀器，應及時充電。

8、壓力輸出：校驗變送器或其它在線儀表時，將變送器或其它在線儀表用所配軟管連接此接口，可實現檢測、測量。校壓力時，只需將此接口堵好，可以檢測出手壓泵系統的氣密性。

9、儀表有負壓時：機殼上有正負壓切換開關。正負壓切換開關是標明“+ -”，測量正壓上拉，測量負壓按下，上拉或按下請在不加壓時轉換。

10、手泵及微調：在打壓前，擰緊放氣閥。氣泵為手動打壓系統，微調為細調壓力值。若為大量程時（2MPa以上),首先用手泵打壓至2MPa左右，再繼續用微調增壓到所需壓力，所以打壓前要盡量擰出微調。儀表為靜態加壓系統，因此加壓到滿量程后，數值下降速度快。在實際操作使用中，請打壓到滿量程超出報警后儀表顯示穩定2-3分鐘，再用微調多調整幾次。

    11、若儀表為正量程或微壓時：機殼無切換開關。安裝1只壓力輸出接口，用所配軟管連接被檢儀表，進行校驗，使用時，請用左手摁緊提把，右手掌心用力將手泵推進（微壓時為雙微調）。再用微調上、下調整。

12、壓力模塊切換、電流滿量程校準：

①多量程模塊切換：首先，切換模塊須在關機狀態下。把需要的壓力模塊接入壓力輸出口，用快接連接模塊上的壓力輸出口與被檢儀表（該儀器使用的模塊為三通模塊）。用配備信號線連接模塊頂部電氣接口與信號輸入口，開機顯示當前壓力量程。使用內部模塊需用信號線連接內部模塊接口與信號輸入接口。（注：使用小量程模塊時，緩慢增壓切勿超壓，使用完需取下模塊！）

②電流滿程校準：在mA IN和COM之間加一個穩定的DC20.000mA標準信號，進入菜單FS ADJ A，按一次電流鍵，第二行顯示百分比，表示已進入電流滿量程校準狀態。（注：出廠時已校準，無需再操作）

13、儀表為特殊量程時，請注意說明書目錄中附頁注明，請嚴格執行操作說明。保證儀表正常使用。

四、注意事項

1、當外置充電器指示燈由紅燈轉換為綠燈時，停止對電池充電，長期充電易損壞電池。充電必須使用標配8.4V充電器。

2、儀表長時間不用，應三個月充電一次。

3、當儀表的壓力微調已調至zui大或zui小位置時，不能再強行調節，以防損壞機內部件。

4、儀表傳感器有足夠的過載能力，但超過過載能力，傳感器將有損壞的可能。

5、壓力傳感器的硅膜片很薄：切忌固體、顆粒或其它硬物進入壓力輸出內，否則易損壞壓力傳感器。

6、儀表應置于通風干燥和無腐蝕性的場所。

7、沒有專門的檢測技能和檢測設備，切勿隨意打開機蓋進行檢修，更不允許調整，更換元件，否則將無法保證儀表測量的準確度。

8、測量負壓時，切勿將液體吸入儀表加壓系統內，否則儀表負壓無法使用，也能夠導致傳感器損壞。

存放

應避免在下列場所存放儀表：

1、濕度很大；

2、高溫熱源附近；

3、存在強烈振動；

4、具有腐蝕性氣體；

注意

1、切勿讓電烙鐵等其他發熱體靠近顯示屏，發防燙壞塑脂材料。

2、不能使用汽油等化學溶劑擦洗面板。

3、儀表雖有抗震設計，但仍應非常小心輕放特別在現場使用時，避免摔跌、沖撞。

五、結語

艾雷柯便攜式壓力校驗儀YBS-WY以高精度、高便攜性為核心，憑借精準計量技術與多重防護功能，有效解決現場校驗痛點，適配多領域應用需求。艾雷柯將持續深耕技術創新，優化產品性能，完善服務體系，為各行業提供更可靠的壓力計量解決方案。
