商業廣場 N 線電流飆到 600+A？這套綜合治理方案，從根源解決發熱起火隱患！

在商業廣場、工廠、體育中心等場景里，LED 燈、LED 屏、變頻設備、晶閘管調壓電源早已是標配。但這些非線性電子負載，正在悄悄埋下一個致命安全隱患 ——N 線電流過大。

輕則線路發熱、設備早衰，重則絕緣老化起火、引發電氣火災，直接威脅整個供配電系統安全穩定。

今天就帶你看懂：N 線電流為啥會 “爆表”？傳統治理有哪些坑？一套終端電氣綜合治理方案，如何把 600+A 零線電流壓到 30A 左右，從根源消除隱患。

一、N 線電流過大，到底是誰在 “搞事情”？

0.4kV 低壓配電系統里，N 線帶電、電流超標，主要是這幾大元兇：

3n 次諧波大量疊加

LED 照明、LED 屏、整流設備、調光 / 調速設備等，都會產生以3 次諧波為主的零序諧波，三相同相疊加后全部涌向 N 線，電流直接 “翻倍”。

三相負載嚴重不平衡

三相電流分配不均，不平衡電流全部通過零線回流，進一步推高 N 線電流。

其他隱患疊加

N 線斷路 / 混接、絕緣破損漏電、接地不良等，都會加劇零線帶電、電位漂移。

簡單說：大量非線性負載 + 三相不平衡 = N 線電流爆表，這也是商業廣場、樓宇配電常見的電能質量 “頑疾”。

二、傳統 N 線治理：好用嗎？坑真不少

目前常見的 N 線治理方式，大多存在明顯短板：更多資料請聯系安科瑞陳芳芳136/11 96/55 14

1. 無源治理裝置

• 零序?yàn)V波器：只能濾固定 3 次諧波，高次諧波要加電路，體積大、成本高

• 零線電流阻斷器：串電阻會造成零點電壓漂移，抬高相地電壓，還不符合國標零線上禁串電阻 / 開關的要求

2. 有源 APF 濾波器

• 可實時補償諧波，但電壓畸變高時檢測不準

• 負載突變易補償滯后，還可能引發高頻諧振，弱電網下穩定性差

簡單總結：要么治理不全面，要么有安全隱患，要么適配性差，很難滿足現代復雜負載場景。

三、安科瑞一套方案搞定：終端電氣綜合治理系統

針對 3n 次諧波 + 三相不平衡導致的 N 線過流問題，我們推出集 “互聯 - 監測 - 分析 - 治理” 四位一體的終端電氣綜合治理解決方案。

系統組成

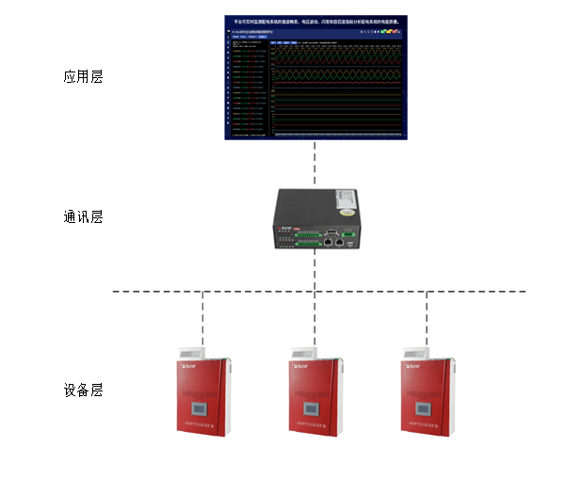

由終端電氣電能質量綜合治理設備 + 物理網關 + 服務器 + 服務終端四部分構成：

• 底層硬件：采集配電數據、實時補償諧波 / 不平衡、治理 N 線電流

• 物理網關：數據傳輸 + 策略分配

• 服務器 + 服務終端：可視化展示、遠程監控、異常預警

核心優勢（對比傳統方案）

一站式覆蓋：諧波治理 + 無功補償 + 三相不平衡治理

專屬 N 線保護：N 線溫度監測、N 線過流治理 + 反饋保護

閉環管理：監測 - 報警 - 控制 - 保護一體化，全流程可控

適配復雜負載：響應快、無諧振隱患，兼顧穩定性與治理效果

工作原理

通過互感器實時采集三相電流 → DSP+FPGA 芯片分解基波 / 諧波 / 無功 → 精準計算 N 線 3n 次諧波 → 功率電路輸出補償電流，從源頭抑制零序諧波疊加，降低 N 線電流。

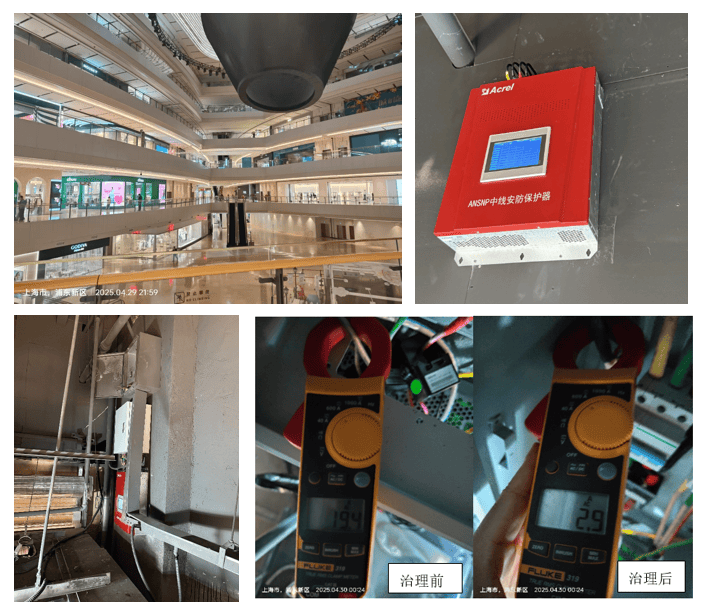

四、真實工程案例：622A→39A，治理效果明顯

項目背景

某市大型商業廣場，LED 燈具 + LED 大屏運行時：

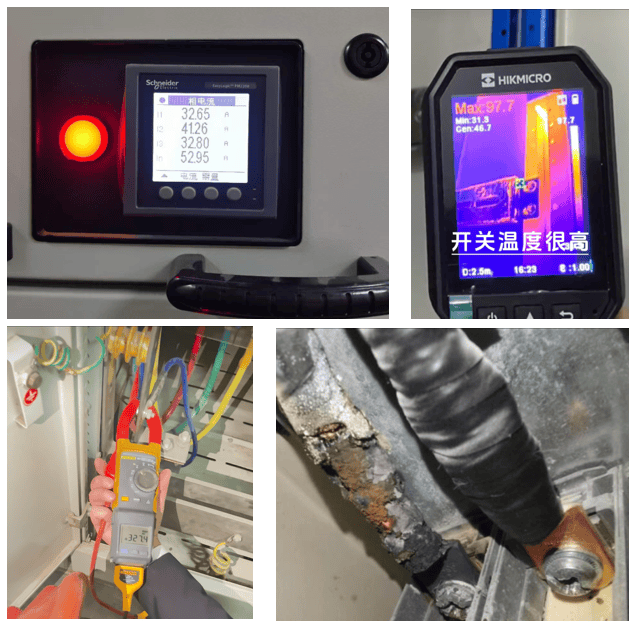

• N 線電流嚴重超標，配電間 N 線發熱嚴重

• 變壓器間歇異響，母排、柜體震動頻繁

治理前關鍵數據

• 變壓器進線柜 N 線電流：622A

• 末端配電箱 N 線電流：438A

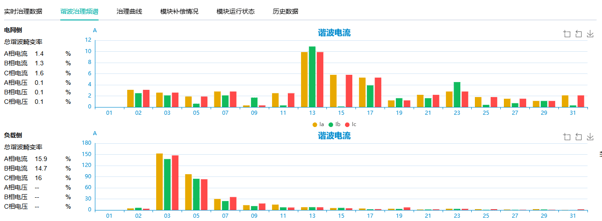

• 三相電流畸變率超 85%，3 次諧波占主導

治理方案

在 LED 燈具、LED 屏對應配電箱配置終端電氣綜合治理設備。

治理后效果

• 變壓器進線柜 N 線電流：622A → 39A

• 末端配電箱 N 線電流：438A → 30A

• 電流畸變率大幅降至 10% 左右

• 線纜發熱、變壓器異響、設備震動問題消除

所有運行數據同步上傳平臺，后期運維一目了然，系統安全性、可靠性全面升級。

五、結語

N 線電流過大不是小問題，而是電氣火災的重要誘因，尤其在 LED 設備密集的商業、公共、工廠建筑中，必須早治理、早安心。

這套終端電氣綜合治理解決方案，不只是簡單 “壓電流”，更是從監測、分析到治理、保護的全鏈條優化，真正做到：

消除 N 線過流發熱隱患

提升供配電系統電能質量

保障設備安全與長期穩定運行
