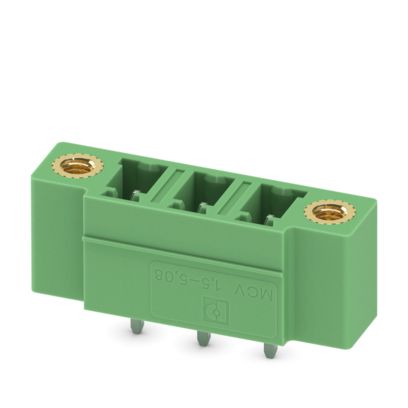

MCV 1,5/ 3-GF-5,08 - PCB插座 1847628技術資料

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

鍍錫

觸點區域金屬表面（頂層）

錫 (3 µm - 5 µm Sn)

觸點區域金屬表面（中層）

鎳 (1 µm - 3 µm Ni)

焊接區域金屬表面（頂層）

錫 (3 µm - 5 µm Sn)

焊接區域金屬表面（中層）

鎳 (1 µm - 3 µm Ni)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PBT

絕緣材料組

IIIa

CTI符合IEC 60112

225

阻燃等級，符合UL 94

V0

尺寸

機械測試

外觀檢查

規格

IEC 60512-1-1:2002-02

結果

已通過測試

尺寸檢查

規格

IEC 60512-1-2:2002-02

結果

已通過測試

抗擦抹性

規格

IEC 60068-2-70:1995-12

結果

已通過測試

極性保護和編碼

規格

IEC 60512-13-5:2006-02

結果

已通過測試

插芯中的觸點底座

規格

IEC 60512-15-1:2008-05

插芯觸點支架

要求 >20 N

已通過測試

插入/拔出力

規格

IEC 60512-13-2:2006-02

結果

已通過測試

周期數

25

每個接線位的插入強度約

7 N

每個接線位的拔出強度約

4 N

電氣測試

環境和真實條件

耐久性測試

規格

IEC 60512-9-1:2010-03

海平面脈沖耐受電壓

4.8 kV

體積電阻 R1

1.2 mΩ

體積電阻 R2

1.3 mΩ

插入／拔出周期

25

絕緣電阻，相鄰接線位

> 5 MΩ

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

2.21 kV

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

沖擊

規格

IEC 60068-2-27:2008-02

脈沖波形

半正弦

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

鐵路應用：沖擊

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

環境條件

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

包裝規格

商業數據

訂貨號

1847628

包裝單位

250 pc

最小訂貨量

250 pc

銷售關鍵代碼

AABSCD

產品關鍵代碼

AABSCD

GTIN

4017918113759

單件重量（含包裝）

2.008 g

單件重量（不含包裝）

1.824 g

原產地

DE

下載

所有德語法語荷蘭語英語

分類
