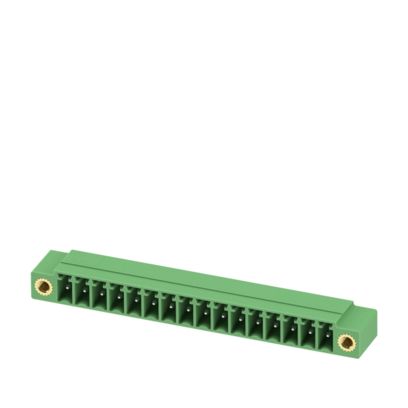

MC 1,5/16-GF-3,5 - PCB插座 1843936技術資料

產品系列

MC 1,5/..-GF

產品線

COMBICON Connectors S

類型

標準

位數

16

針距

3.5 mm

連接量

16

行數

1

電位數目

16

安裝方式

螺釘法蘭

針腳排列

直線排列

每個電位的焊針

1

電氣特性

特性

額定電流IN

8 A

額定電壓 UN

160 V

接觸電阻

1.3 mΩ

額定電壓(III/3)

160 V

額定電涌電壓(III/3)

2.5 kV

額定電壓(III/2)

160 V

額定電涌電壓(III/2)

2.5 kV

額定電壓 (II/2)

250 V

額定電涌電壓(II/2)

2.5 kV

安裝

材料規格

尺寸

機械測試

外觀檢查

規格

IEC 60512-1-1:2002-02

結果

已通過測試

尺寸檢查

規格

IEC 60512-1-2:2002-02

結果

已通過測試

抗擦抹性

規格

IEC 60068-2-70:1995-12

結果

已通過測試

極性保護和編碼

規格

IEC 60512-13-5:2006-02

結果

已通過測試

插芯中的觸點底座

規格

IEC 60512-15-1:2008-05

插芯觸點支架

要求 >20 N

已通過測試

插入/拔出力

規格

IEC 60512-13-2:2006-02

結果

已通過測試

周期數

25

每個接線位的插入強度約

6 N

每個接線位的拔出強度約

4 N

電氣測試

環境和真實條件

耐久性測試

規格

IEC 60512-9-1:2010-03

海平面脈沖耐受電壓

2.95 kV

體積電阻 R1

1.3 mΩ

體積電阻 R2

1.4 mΩ

插入／拔出周期

25

絕緣電阻，相鄰接線位

> 5 MΩ

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

1.39 kV

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

沖擊

規格

IEC 60068-2-27:2008-02

脈沖波形

半正弦

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

鐵路應用：沖擊

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

環境條件

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

包裝規格

商業數據

訂貨號

1843936

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AABSAB

產品關鍵代碼

AABSAB

GTIN

4017918113049

單件重量（含包裝）

5.126 g

單件重量（不含包裝）

4.545 g

原產地

CN
