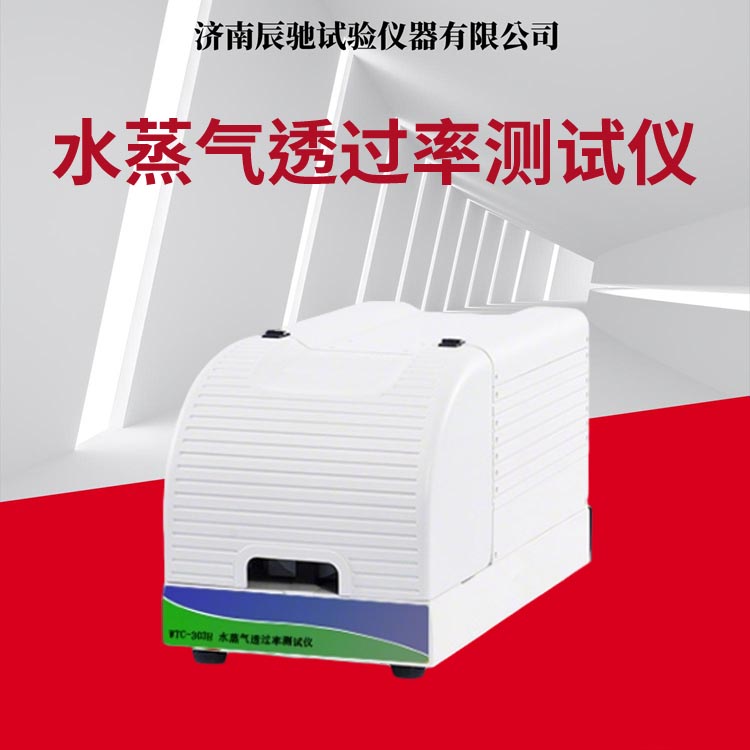

辰馳WTC-303H薄膜片材橡膠水蒸氣阻隔性能測試儀技術原理

來源：濟南辰馳試驗儀器有限公司 2026年03月04日 10:58

一、核心檢測原理：紅外傳感定量技術

WTC-303H 以紅外傳感器法為核心，基于水蒸氣對特定波長（2.94μm，水分子強吸收峰）紅外光的特征吸收特性實現精準檢測。其核心邏輯遵循朗伯 - 比爾定律：當水蒸氣分子通過試樣進入檢測通道時，會選擇性吸收紅外光，光強衰減量與水蒸氣濃度呈正比，傳感器通過捕捉這一信號變化，可直接反推水蒸氣濃度值。

具體流程為：將待測薄膜、片材或橡膠試樣密封夾持于測試腔，將腔體分隔為高濕側（上腔）與干燥側（下腔）。高濕側通入經精準調控的加濕氮氣，干燥側通入高純干燥氮氣（載氣），利用兩側濕度梯度差，驅動水蒸氣分子透過試樣向干燥側擴散。干燥側的載氣將滲透的水蒸氣勻速攜帶至紅外檢測池，傳感器實時采集紅外光強信號，轉化為數字化濃度數據，再結合測試面積、時間、氣體流量等參數，自動換算出水蒸氣透過率（WVTR），單位為 g/m2?24h。

二、氣路與溫濕度調控原理

雙壓法 + 雙氣流復合控濕：采用獨立外置濕度控制機構，將載氣分為干路與濕路兩路。干路氣體經分子篩深度干燥，濕路氣體通過恒溫飽和器生成飽和濕氣，由高精度質量流量控制器（MFC）精準調節兩路氣體流量比，結合 PID 算法實時反饋校準，實現 0%~100% RH 全量程濕度調控，精度達 ±1% RH。

寬域精準控溫：通過內置恒溫槽與分布式溫度傳感器，對測試腔、傳感器及氣路管道進行獨立控溫，控溫范圍覆蓋 10℃~55℃，精度達 ±0.2℃。穩定的溫濕度環境確保水蒸氣擴散速率恒定，避免環境波動對測試數據的干擾，符合菲克定律中 “濃度梯度穩定” 的核心要求。

三腔獨立氣路設計：三個測試腔配備獨立氣路系統與傳感器，可同時進行不同試樣或相同試樣的平行測試，氣路互不干擾。搭配快速氣體置換技術，測試前可快速排空腔體內殘留濕氣，大幅縮短高阻隔材料的測試周期，同時降低氮氣消耗。

三、密封與防干擾原理

防側漏密封技術：試樣夾持部位采用自主研發的階梯式密封結構，搭配專用加厚硅膠密封圈，通過均勻加壓夾具（壓力 0.3~0.5N?m）實現機械密封，杜絕水蒸氣從試樣邊緣滲漏，確保檢測的是材料本身的滲透量而非外界干擾。該設計支持≤3mm 厚度的片材、橡膠等厚試樣測試，適配不同材質的密封需求。

干擾排除機制：載氣采用純度≥99.99% 的高純氮氣，避免雜質氣體對紅外傳感器的干擾；氣路管道采用惰性材料，防止管壁吸附水蒸氣；測試腔內壁經特殊處理，減少水汽殘留，進一步保障數據準確性。

四、標準適配原理

儀器技術原理嚴格契合 GB/T 26253、ASTM F1249、ISO 15106-2 等國內外標準要求，通過標準化的測試條件設定（如常用 38℃/90% RH、23℃/85% RH）、精準的參數校準體系，確保測試數據具有科學性和可比性，可直接用于產品研發驗證、生產線質控及第三方檢測認證。
