三坐標固定橋式設計在計量中的精度優勢與不可替代性

三坐標固定橋式設計這種“以靜制動”的設計利用封閉框架的高剛性以及重心驅動技術，限度地降低了機械變形與慣性干擾，從而在精密光學及航空航天等計量領域展現出不可替代的基準價值。

在消除動態誤差和實現亞微米級精度方面，有哪些不可替代性？

1. 消除“行走現象”與阿貝誤差（動態穩定性）

這是固定橋式設計最核心的動力學優勢。

• 消除偏擺與俯仰：在主流的移動橋式CMM中，橋架（包含X軸和Z軸）整體在導軌上移動。由于驅動力往往無法作用于運動部件的重心，或者雙邊驅動不同步，橋架在移動時容易產生微觀的扭曲或偏轉，即所謂的“行走現象”。固定橋式設計中，橋架直接固定在底座上不動，從物理根源上消除了橋架移動帶來的偏擺和俯仰誤差。

• 運動軸解耦：在移動橋式結構中，隨著X軸滑板在橋架上左右移動，整個移動橋架的重心會發生變化，導致導軌受力不均，進而引發微量變形。而在固定橋式結構中，X軸的運動獨立，其位置變化不會改變Y軸（移動工作臺）的負載分布。這種軸運動的獨立性確保了在整個測量空間內，幾何精度的高度一致性。

2. “封閉框架”帶來的剛性（靜態穩定性）

固定橋式結構采用了“封閉框架”設計，這種架構在物理剛性上遠超懸臂式或移動橋式結構。

• 高剛性抗變形：固定橋架與底座剛性連接，形成一個極其穩固的龍門框架。例如，中圖儀器的Earth系列采用這種設計。這種高剛性結構能有效抵抗Z軸運動產生的反作用力和外部振動，確保在測量過程中（尤其是掃描測量時）幾何結構不發生微米級的彈性變形。

• 全花崗巖/鑄鐵基體：為了配合這種剛性結構，固定橋式CMM通常采用全花崗巖（如Chotest Earth）或球墨鑄鐵作為基體。這些材料熱惰性大、內應力低，能進一步消除溫度變化和時間效應對精度的影響。

3. 重心驅動技術

固定橋式結構為實現更高級的驅動布局提供了可能。

• 降低慣性偏轉：固定橋式機型采用了“重心驅動”系統。由于結構布局的優勢，驅動單元可以被精準安置在移動部件（如Y軸工作臺和X軸滑板）的重心附近。

• 動態精度保障：這種設計使得驅動力直接作用于重心，限度地減少了加速和減速過程中因慣性引起的結構偏轉和振動，從而在保持較高測量速度的同時，實現了極其優異的動態精度。

4. 亞微米級精度的實現能力（計量級水準）

上述結構優勢最終轉化為測量精度，使其成為量值傳遞的工具。

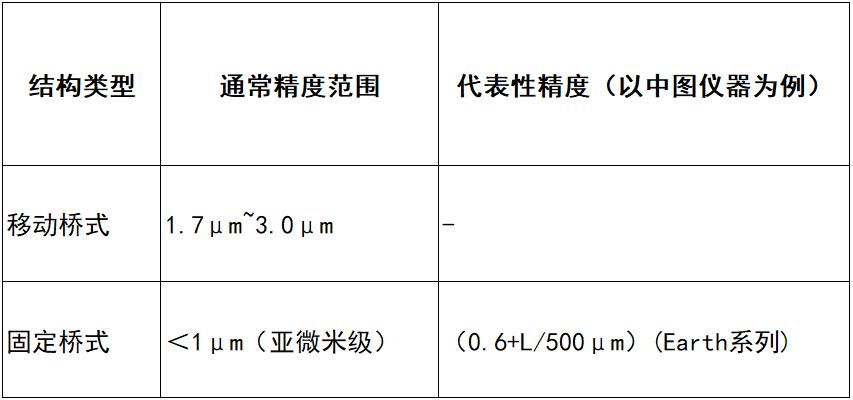

• 精度數據對比：

• 應用場景的不可替代性：由于這種精度，固定橋式CMM在計量實驗室標準器校準、航空航天葉片檢測、精密齒輪及光學模具驗證等領域具有不可替代的地位，這是移動橋式或便攜式設備無法企及的。

總結

固定橋式設計通過“固定橋架+移動工作臺”的拓?fù)浣Y(jié)構，犧牲了部分測量空間和承重靈活性（因?yàn)楣ぜ桦S工作臺移動），換取了機械結構的穩定和運動誤差的最小化。這種以靜制動的設計哲學，是其消除動態誤差、實現亞微米級精度的物理基礎，也是其在計量領域不可替代的核心原因。
