氣體傳感器常用術語講解（上）

       問:量程范圍有多寬?

       答:不同的氣體傳感器都有各自的量程范圍，低至1ppm，高至99%vol。1ppm量程的傳感器是測量特毒的毒氣，99%vol量程的是測量高濃氧氣。醫療氧傳感器的量程比較特殊。

       例如：200,000%mbar，這個單位的意思是在大約2個標準大氣壓下，傳感器能測到99%vol，計算式為

2,000mbar*99%vol=200,000%mbar(1標準大氣壓=1013mbar)

       問:輸出和氣體濃度是什么關系？

       答:EC傳感器有的是電流源，即輸出電流和被測氣體濃度成正比；有的是電壓源，即輸出電壓和氣體濃度成正比。這種“成正比”的關系在儀表行業稱為“線性”，即被測氣體濃度和輸出電流或電壓成線性。

       問:什么是過載量程?

       答:有些傳感器的規格書上除了量程，還有一個參數叫“過載量程”(OVERLOAD RANGE)。這個參數是告訴用戶：在這個濃度下，傳感器可以短時間(幾分鐘)測量而傳感器不會性損壞，但性能無法符合規格書上所列參數。如果超過過載量程，會造成傳感器損壞。

       問:靈敏度單位是什么？

       答:對毒氣傳感器來說，見的單位是nA/ppm或uA/ppm。對常量氧傳感器來說，其單位是uA@20.9%VOL O2，意思是在空氣中，輸出的電流是多少微安。對微量氧傳感器來說，其單位是mV@20.9%vol O2，當然，我不贊成微量氧傳感器放在空氣中測試，因?yàn)槲⒘垦鮽鞲衅魇菧y(cè)ppm級O2的，長時間暴露在空氣中，會讓它很快失效。對醫療氧氣傳感器來說，其單位是mV@20.9%vol O2，醫療氧氣傳感器的量程都是99%vol。

       問:靈敏度會變化嗎？在什么情況下會變化？

       答:EC傳感器的靈敏度是會變化的，影響靈敏度的因素包括：溫度、濕度、壓力、流速、壽命、干擾氣體。以上參數，在規格書所定義的范圍內變化是不會影響傳感器壽命的，但如果超過了這些范圍，傳感器可能會受到不可逆的破壞。

       問:為什么響應時間很重要？

       答:因?yàn)闅怏w傳感器主要是保護人身安全的。當氧氣或毒氣超過對人體有害的范圍，人員必須撤離該環境，撤離時間越短越好。因此，傳感器響應時間越短，就留給撤離人員越多的時間。

       問:如何確定零點，如何確定平衡點呢？

       答:對于常規氣體傳感器，當它暴露在空氣中，3分鐘之內讀數變化不超過一個分辨率，即認為是平衡了。具體地說，對O2傳感器來說，讀數變化不超過±0.1%，即認為是平衡了；對CO傳感器來說，讀數變化不超過1ppm，即認為平衡了；對H2S傳感器來說，讀數變化不超過0.1ppm，即認為平衡了；對分辨率為10ppm的H2傳感器來說，讀數變化不超過10ppm，即認為平衡了。

       問:有的傳感器通氣后讀數會一直上升，如何確定平衡點呢？

       答:對于吸附性強的氣體，其傳感器的T90計算和CO、H2S常規氣體是不一樣的。例如，在NH3傳感器的規格書上“T90”后面會跟上一句“<60s calculated from 5 min. exposure time”。它的意思是說，通氣5分鐘，即認為是平衡，然后用5分鐘時候的靈敏度還計算T90時間。這里的“通氣5分鐘”也是有技術條件的：

       ? NH3氣體流速為500±100ml/min；

       ? 管路和流量計是特氟龍材質或不銹鋼的；

       ? NH3濃度在量程范圍之內；

       ? 流動的NH3氣體和傳感器之間不能有任何薄膜或鋼網的阻擋。

       歸零時間定義：歸零時間是表述從傳感器通氣平衡狀態恢復到3個分辨率的讀數所需要的時間。例如，CO傳感器的分辨率是1ppm，標準氣是500ppm，當傳感器信號從500ppm回到3ppm的這段時間，就是歸零時間了。

       問:用不同濃度的標準氣體測試EC傳感器，RT90時間和歸零時間會不一樣嗎？

       答:是會不一樣的。濃度越高，RT90時間和歸零時間越長。擴散的模式符合菲克定理。

       問:不同的溫度下，EC傳感器的響應時間和恢復時間一樣嗎？

       答:不一樣。溫度越高，響應時間和恢復時間越短，溫度越低越長。

       問:所有的EC傳感器在規格書上都寫了RT90和歸零時間嗎？

       答:到目前為止，少數傳感器有歸零時間。

       問:毒氣傳感器和氧氣傳感器RT時間的計算方法一樣嗎？

       答:不一樣。毒氣傳感器從零氣往上升計算T90，從平衡標準氣下降計算RT90和歸零時間。而氧氣傳感器是從空氣20.9%vol下降到純N2計算T90，這主要是從工業人員安全考慮。

       問:如何計算信號標準差？

       答:在傳感器信號被放大之后，會送入模數轉換器ADC。系統噪聲需要用標準差(STDEV)來衡量，STDEV可以通過Office Excel里的STDEV()函數來計算。

       問:如何計算靈敏度？

       答:將傳感器和電路板系統的零點CTS平均值和通氣平衡后的CTS平均值相減，取值，再除以通氣濃度即可得到。例如，零點CTS平均值為1952CTS，3ppm通氣平衡后的CTS平均值為2139CTS。問該系統的靈敏度是多少？

       通過上面兩問和解答，我們就可以計算出來系統的分辨率了：

       3*STDEV/靈敏度=3*1.7/62.3=0.08ppm

       問:傳感器的分辨率和精度有什么關系？

       答:并無直接關系。傳感器的分辨率是由上面的公式計算所得。傳感器本身并無精度的概念，所以傳感器的規格書上也沒有精度的參數定義。精度是描述儀器、儀表讀數和氣體真實值之間的差值，也叫準確性，表示方法有±xppm@100ppm，±5%Reading，±5%rel或±10%F.S.。

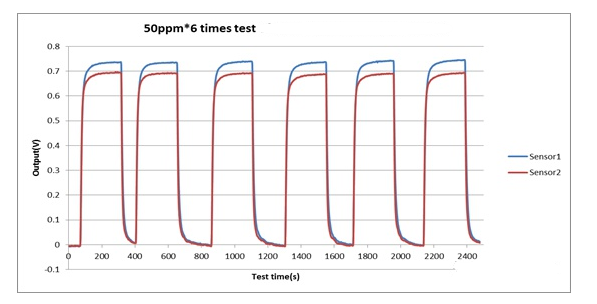

       問:重復性在規格書上有定義嗎？

       答:絕大多數傳感器在規格書上都不寫該參數，但傳感器在研發驗證的時候是一定要做此實驗的。儀器儀表在做認證的時候，也是一定要做此實驗的。

       問:重復性和長期穩定性之間有什么關系？

       答:重現性是考察傳感器一天之內的穩定性，長期穩定性是考察28天的穩定性。重復性不好的傳感器長期穩定性也不會很好，因?yàn)閭鞲衅鞯淖x數在一天之內都不夠確定，如何能相信它在長期之內獲得準確的讀數呢？

       問:一天之內氣溫有變化，那怎么知道是溫漂還是重現性不良呢？

       答:建議重現性測試在一個一天溫度變化不超過5℃的房間內進行，因?yàn)樵?℃之內，傳感器的靈敏度幾乎是沒有變化的。這樣就可以排除傳感器因?yàn)闇仄a(chǎn)生誤差的可能性了。
