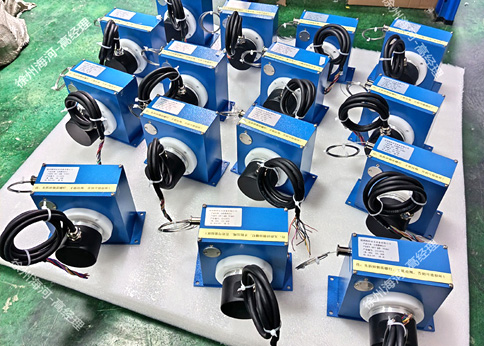

拉線式閘位計是如何測量閘門開度的

拉線式閘位計通過機械位移與電信號轉換的協同機制，結合精密的機械結構設計，實現對閘門開度的精準測量，其工作原理及關鍵環節如下：

一、核心工作原理：機械位移→電信號轉換

1. 位移傳導
   拉線式閘位計通過一根加粗鋼絲繩（如1.0mm規格）與閘門直接連接。當閘門開啟或關閉時，鋼絲繩隨閘門運動同步伸展或收縮，形成線性位移。

2. 繞線機構驅動編碼器
   鋼絲繩的位移驅動內部繞線機構旋轉，該機構設計為拉繩不重疊樣式，避免纏繞錯位。繞線機構帶動精密旋轉編碼器的主軸轉動，編碼器將機械旋轉轉換為電信號（如脈沖信號或數字信號）。

3. 信號處理與輸出
   編碼器輸出的電信號進入電子電路倉，經處理模塊分析校準后，轉化為閘門開度的具體數值（如毫米或百分比）。信號可通過標準接口（如RS485串口）輸出，支持模擬量（4-20mA）或數字量信號，便于與SCADA系統、PLC等終端集成。

二、關鍵機械設計保障精度

1. 恒力收繩機構
   內部彈簧或恒力裝置保持鋼絲繩張力恒定，消除因張力波動導致的測量誤差，確保位移傳導的線性度。例如，回力收縮彈簧經長期測試可維持彈性，避免拉繩回縮故障。

2. 抗干擾與防護結構

   • 電子電路倉：采用封閉式設計，與拉線盒隔離，防止液體飛濺或潮氣侵蝕內部電路。
   • 電源信號線：全包式屏蔽網隔絕電磁干擾，保障信號傳輸穩定性。
   • 卡槽支架：支持雙向安裝，適應不同閘門結構；拉繩連接部位設計通孔與內螺紋孔，便于快速固定。

3. 耐磨與耐用性
   鋼絲繩表面處理（如鍍鋅或不銹鋼材質）增強抗腐蝕能力，繞線機構采用高強度材料，確保運行次數可達500萬次以上，線性精度±0.1%，重復性精度±0.01%。

三、安裝與使用規范

1. 安裝步驟
   • 固定支架：將配送支架卡入本體卡槽，用螺絲從兩側孔位固定并壓緊。
   • 拉繩對齊：確保拉繩與出線口方向呈直線，輕微角度偏移可接受，但大幅偏移會加劇磨損。
   • 牢固連接：拉繩連接端必須緊固，防止松動脫落引發沖擊力損壞傳感器。
2. 特殊工況適配
   • 水淋環境：加裝擋板或防護罩，避免水分直接沖擊。
   • 非直線運動：加裝導向滑輪，穩定拉繩軌跡。
   • 電氣接線：嚴格按說明書操作，錯誤接線可能燒毀內部電路。
3. 維護與禁忌
   • 嚴禁敲擊碰撞，避免機械損傷。
   • 惡劣環境需定制防水防塵構件（如IP68防護等級）。
   • 定期檢查鋼絲繩磨損情況，及時更換老化部件。

四、應用場景與優勢

拉線式閘位計憑借其高精度、強適應性和可靠性，廣泛應用于：

• 水利工程：水庫、水閘、堤防的閘門開度監測。
• 水電站：閘門控制與流量調節。
• 智慧水務：與物聯網平臺集成，實現遠程監控與自動化調度。
• 工業領域：需直線位移測量的場景（如起重機、升降平臺）。
