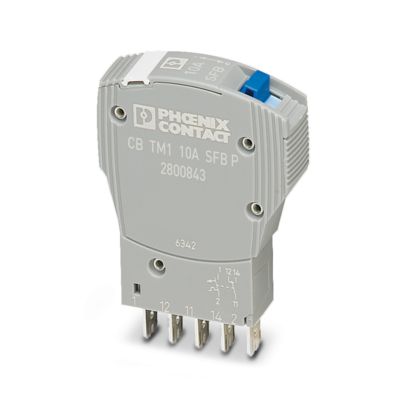

CB TM1 10A SFB P - 熱磁設備斷路器 2800843技術資料

產品系列

CB TM

類型

針式

位數

1

通道數目

1

絕緣特性

污染等級

2

電氣特性

保險絲類型

自動設備

概述

額定電壓

50 V DC (IEC 60934)

50 V DC (UL 1077)

50 V DC (UL 508 - 帶插入式底座)

額定隔離耐壓Ui

277 V AC (UL 1077)

250 V AC (IEC 60934)

標稱工作電流IN

10 A (IEC 60934)

10 A DC (符合UL 1077的低感性負載)

10 A DC (符合UL 508的低感性負載——帶插拔式基座)

額定過電壓

2.5 kV (操作區域中增加的絕緣)

絕緣電阻 Riso

> 100 MΩ (500 V DC)

輔助回路

277 V AC / 0.5 A (低電感)

277 V AC / 1 A (低電感，最多2000次循環)

50 V DC / 1 A (低電感)

操作類型

S型

分斷方法

TM （熱磁）

分斷水平

免觸發機制（正端）

設備阻抗

13 mΩ

要求的備用保險絲

40 A (I > Icn)

額定短路開關容量Icn

600 A (50 V DC)

短路開關容量

1000 A AC (277 V AC)

1000 A DC (50 V DC)

介電強度

3000 V AC (操作區域)

1500 V AC (主電路至輔助回路)

1500 V AC (開放主電路)

1000 V AC (開放輔助回路)

開關次數

6000 (在1 x In時)

保險絲

SFB

功耗

2 W (每條通道額定運行)

電壓壓降

0.13 V (在1 x In時)

觸點類型

1個轉換觸點

輔助觸點

工作電壓 Umin DC

10 V

工作電壓Umax DC

240 V

工作電壓Umax. AC

240 V

最小工作電流Imin

10 mA

工作電流Imax

1 A

連接數據

連接方式

可插拔

連接方式

可插拔

尺寸

材料規格

顏色

灰色 (RAL 7042)

黑色 (RAL 9005)

阻燃等級，符合UL 94

V-0

絕緣材料組

II

機械特性

環境和真實條件

環境條件

保護等級

IP30 (操作區域)

環境溫度（運行）

-30 °C ... 60 °C

環境溫度（存放/運輸）

-40 °C ... 80 °C

濕度測定

240 h，95 % RH，40 °C

沖擊力（運行）

30g (IEC 60068-2-27，測試Ea)

振動（操作）

8g (IEC 60068-2-6，試驗Fc)

認證

標準和規范

安裝

商業數據

訂貨號

2800843

包裝單位

1 pc

最小訂貨量

1 pc

銷售關鍵代碼

CLA124

產品關鍵代碼

CLA124

GTIN

4046356689946

單件重量（含包裝）

44.3 g

單件重量（不含包裝）

26.794 g

原產地

ID
