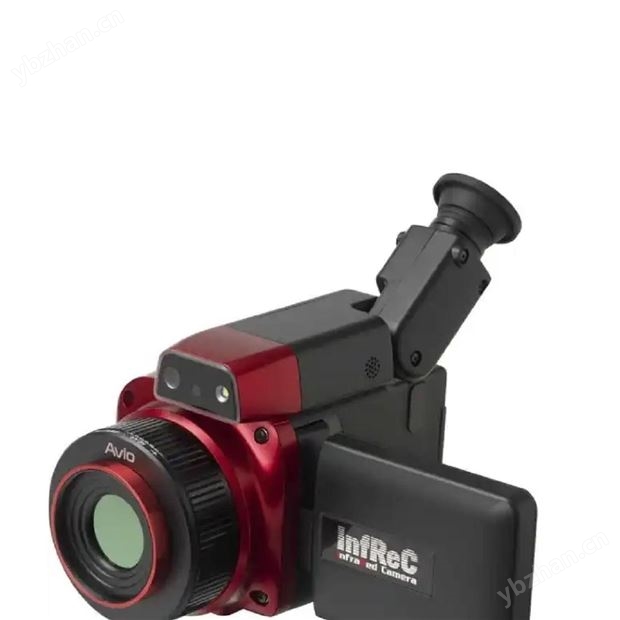

日本GEAR紅外熱像儀

型號：R550Pro-D

采樣速度：≤7.5Hz

PC自動記錄視頻功能

外部觸發輸入，PC軟件自動記錄視頻。

1200000像素分辨率紅外熱像儀

SR模式像素：1280×960像素

標準鏡頭像素：640×480像素

SR模式空間分辨率：相當于0.58mrad

多款鏡頭選配，適用于各種行業檢測需求

 21µm微距鏡頭　

 52µm微距鏡頭

 2倍望遠鏡頭

 2倍廣角鏡頭

 3倍廣角鏡頭

參數

功能 R550-Pro R550Pro-D R550 R550-D

基本參數 探測器 非制冷焦平面

波長 8 to 14μm

測溫范圍 -40 至 2000°C -40 至650°C

溫度分辨率 (NETD) 0.025°C at 30°C

精度 ±1°C*1

幀頻 30Hz/60Hz*2/120Hz*3 7.5Hz 30Hz 7.5Hz

探測器像素 640(H)× 480(V)像素

圖像記錄像素 標準模式：640(H)× 480(V)

分辨率模式(SR)：1280(H) × 960(V) *4

視域 32°(H) × 24°(V) (標準鏡頭)

空間分辨率 標準模式：0. 87mrad

分辨率模式(SR)：0.58mrad*5

焦距 10cm 到無窮遠(標準鏡頭)*6

聚焦 自動/手動

圖像顯示 自動功能 自動調焦、自動調整溫度上下限、全自動調整

調色板 7個調色板(彩虹色、明*亮色、白熱、黑熱等)

色階 256 / 32 / 16 / 8級

可見光 CMOS相機5000000像素

可見光/紅外 并列顯示、融合（可調整透明度）、畫中畫（可調整透明度）

顯示功能 1-8倍連續放大（帶有顯示定位滾動），網格，9幅圖顯示（回放時）

畫質增*強 去噪、平均化（殘像去*除功能）、邊緣增*強

測量功能 點溫 10個可移動的點，溫度搜索：蕞高/ZD溫點各一個、溫差顯示

指*定區域的溫度顯示 大、小和平均（多5個區域） －

線輪廓 水平，垂直，水平和垂直

報警功能 畫面報警，聲音報警，顏色報警，報警記錄

報警信號輸出 －

溫度校正 輻射率校正，環境/背景溫度校正，距離校正

輻射率 多點校正，提供輻射率表

輻射率反向計算 －

防抖動模式 提供 －

存儲和輸出 存儲卡 SD卡，SDHC卡

存儲格式 靜態圖：JPEG熱圖像(帶溫度數據)，14bit（帶可見光圖像），

視頻：SVX格式

數據存儲 靜態圖(JPEG格式帶溫度數據，14bit)，可見光圖像同時記錄

分辨率模式

(SR) 提供

全景掃描 水平方向100°/ 垂直方向 75°

SD卡視頻

記錄速度 快3Hz －

間隔拍攝 3秒- 60分鐘間隔可選，同時記錄可見光圖像

外部觸發記錄 提供 －

聲音記錄 30秒錄音，按單幅熱圖像進行回放

文字注釋 每張熱圖像多可注釋128個字符，從SD卡導入字符。

接口 USB2.0 大容量存儲 提供

視頻數據傳輸 熱圖像：快30Hz，同時記錄可見光圖像*7

窗口數據傳輸

W1:640×240

W2:640×120 熱圖像

W1：60Hz

W2：120Hz —

外部觸發輸入 通過外部觸發輸入可自動記錄功能 —

視頻輸出 NTSC / PAL 可切換

報警輸出 觸點閉合，無電壓 －

外部觸發輸入 脈沖信號 －

其它 顯示 3.5寸LCD 顯示屏（可旋轉、亮度可調）；彩色取景器（可傾斜調節）

輔*助功能 激光指示器（紅色，2級，IEC 60825-1 2007/2014），LED照明燈，有線遙控器

環境 操作溫度和濕度 －15°C to 50°C, 90%RH (無凝露)

存儲溫度和溫度 －40°C to 70°C, 90%RH (無凝露)

抗振性/抗沖擊性 29.4m/sec2 (3G), 294m/sec2 (30G)

防塵/防*水 防護等級 IP54

電池 連續工作2.5小時，可充電鋰電池

AC電源 100V－220V AC, 50/60Hz

尺寸 約高121mm×寬105mm×長195mm（不包括突*起部分）

重量 約1.3kg (包括電池)

標準配置 攜帶箱、SD卡、USB線、有線遙控器、肩帶、手帶、可充電電池(1塊)、使用說明書

標配軟件 InfReC Analyzer NS9500Pro InfReC Analyzer

NS9500Std*8

注：

*1 環境溫度：20 to 30?C 量程1、（其他：±2?C 或 ±2%.）

*2 Windowing ‘Mode W1（640×240）’

*3 Windowing ‘Mode W2（640×120）’

*4 只*對應靜止圖像。

*5 根據防*止抖動效果抽出特征，復數枚圖像合成處理后的效果。

*6 溫度精度的保*證范圍：30cm～∞

*7 傳送30Hz圖像時，只*傳送紅外圖像。

*8 使用R550/R550-D傳送紅外熱圖像數據時，需要升*級到 “ InfReC Analyzer NS9500 Professional ” (選配軟件 )。

包裝清單：

主機、攜帶箱、電源包、SD卡、USB線、有線遙控器、肩帶、手帶、鏡頭蓋、可充電電池(1塊)、軟件、操作手冊
