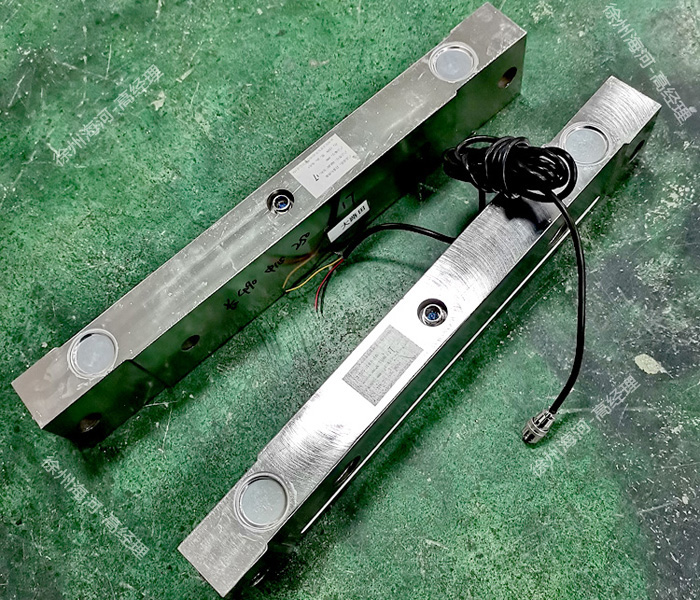

軸承座式荷重傳感器如何進行超載保護

軸承座式荷重傳感器如何進行超載保護

軸承座式荷重傳感器通過實時受力監測、閾值設定、信號處理與多級響應機制實現超載保護，其核心原理與實現方式如下：

一、核心保護原理：實時受力監測與超限響應

1. 受力感知
   傳感器安裝在啟閉機卷筒的軸承座下方或螺桿啟閉機基座下，直接感知閘門啟閉過程中軸承座承受的張力。當閘門因水流沖擊、卡阻或機械故障導致受力異常時，傳感器實時捕捉張力變化。

2. 力-電轉換
   基于應變效應工作：

   • 軸承座受力時，內部應變片發生形變，導致電阻值變化。
   • 通過惠斯通電橋電路將電阻變化轉換為電壓信號，電壓大小與受力成正比。例如，某型號傳感器靈敏度為2.0±0.01 mV/V，可精確測量微小力值變化。

3. 信號處理與傳輸

   • 傳感器產生的毫伏信號通過變送器轉換為抗干擾能力強的4-20mA電流信號，確保數據傳輸穩定性。
   • 系統配備RS485或MODBUS協議通信接口，實現遠程監控與數據記錄，便于操作人員實時掌握設備狀態。

二、超載保護實現方式：分級響應與動態調整

1. 一級預警（額定值90%）
   • 當受力達到額定值的90%時，傳感器通過電壓信號觸發預警裝置（如黃燈閃爍、蜂鳴聲），提示操作人員檢查負載狀態。
   • 案例：閘門啟閉機額定提升力為100t，當力值達到90t時，系統立即發出預警，避免潛在風險。
2. 二級停機（額定值110%）
   • 當受力超過額定值的110%時，傳感器通過信號處理器切斷啟閉機控制回路，強制停機，防止設備因過載損壞。
   • 案例：起重機額定載重為50t，當力值達到55t時，系統自動停機，避免卷筒、齒輪等部件變形或斷裂。
3. 動態閾值調整
   • 根據歷史數據和環境條件（如溫度、濕度）動態調整超載保護閾值。
   • 案例：冬季閘門結冰時，允許力值臨時超過額定值10%，但限制持續時間≤30秒，避免因季節性因素導致誤停機。

三、關鍵技術特性：高精度與高可靠性

1. 高精度測量
   • 非線性度≤±0.05%F·S，重復性≤±0.03%F·S，滿足嚴格測量需求。
   • 案例：某水利樞紐工程通過傳感器成功監測到多次因閘門卡阻導致的超載情況，并及時停機，避免了設備損壞。
2. 強過載能力
   • 安全過載能力達150%F·S，確保傳感器在短暫超載后仍能恢復精度。
   • 案例：在工況下，傳感器可承受1.5倍額定載荷而不損壞，保障系統穩定性。
3. 環境適應性
   • 工作溫度范圍：-20℃～+80℃，適應惡劣環境。
   • 防護等級：IP66/IP68，防塵防水，可抵御灰塵和噴水，適應水利工程的潮濕、泥沙環境。

四、應用場景：水利工程與工業自動化的核心保護

1. 水利工程
   • 閘門啟閉機：通過傳感器實現超載保護，結合限位開關和聲光報警裝置，構建多層級安全防護體系。
   • 案例：某灌注樁基開敞式水閘通過荷重傳感器實現閘門啟閉的荷重保護，避免水流沖刷導致閘門損壞或水庫泄洪失控。
2. 工業自動化
   • 起重機械：實時監測軸承座承載狀態，防止卷筒、齒輪等部件因過載損壞。
   • 案例：某起重機通過傳感器監測吊鉤荷載，當力值超過額定值時自動停機，減少設備維修頻率。
