單晶硅隔膜變送器：以納米科技解鎖壓力測量的“超精密模式”

來源：淮安清川儀表有限公司 2025年12月18日 15:59

　　在石油化工、半導體制造、深海探測等高精度工業場景中，壓力測量的精度與穩定性直接決定生產安全與產品質量。單晶硅隔膜變送器憑借其“納米級感壓單元+全隔離防護”的核心設計，成為壓力測量領域的“精度標準”。其工作原理融合了材料科學、微電子技術與智能算法，實現了從微壓到高壓的全場景覆蓋。

　　一、核心感壓元件：單晶硅的“納米級應變響應”

　　單晶硅隔膜變送器的核心是采用微機電系統（MEMS）工藝加工的納米級單晶硅芯片。在芯片表面，通過光刻、蝕刻等工藝制作出厚度僅50-200微米的超薄隔膜，并在隔膜上擴散形成惠斯通電橋結構的壓阻元件。當壓力作用于隔膜時，單晶硅的晶格結構發生微小變形，導致電阻值產生與壓力成正比的線性變化。

　　二、全隔離防護：從介質接觸端到信號傳輸鏈的“雙重屏障”

　　為應對強腐蝕、高粘度或含顆粒介質，變送器采用“金屬隔離膜片+硅油傳壓液+全焊接封裝”的三重防護結構：

　　1.介質接觸端：隔離膜片選用哈氏合金C、鈦合金或鉑銥合金，可耐受pH值0-14的強腐蝕性介質，且表面光滑度達Ra0.2μm，避免顆粒附著堵塞。

　　2.傳壓通道：隔離膜片與硅芯片間填充高穩定性硅油，形成密封腔室，將介質壓力無損傳遞至硅隔膜，同時阻斷介質與電子元件的直接接觸。

　　3.信號傳輸端：采用激光焊接工藝密封傳感器腔體，防護等級達IP67，可抵御粉塵、水浸及機械振動。在LNG接收站-162℃的液態天然氣沖擊下，雙層隔離結構仍能保持±0.1%FS的測量精度。

　　三、智能信號處理：從原始信號到標準輸出的“精度閉環”

　　硅芯片輸出的微弱電壓信號（μV級）需經過多級信號調理：

　　1.24位高精度ADC采樣：將模擬信號轉換為數字信號，采樣頻率達10kHz，可捕捉瞬態壓力沖擊。

　　2.溫度補償算法：內置溫度傳感器實時監測芯片溫度，通過查表法或多項式擬合消除溫度漂移（典型值±0.02%FS/℃）。

　　3.數字通信協議：支持HART、Modbus RTU/TCP協議，可疊加數字信號于4-20mA電流環上，實現遠程校準與故障診斷。例如，通過HART 375手操器可在線調整量程、阻尼時間及工程單位，無需停機維護。

　　四、典型應用場景：從微壓到高壓的“全場景覆蓋”

　　1.微壓場景（0-1kPa）：在生物制藥的無菌環境監測中，超薄隔膜與低噪聲電路可實時反饋0.1Pa的壓力變化，確保培養箱內氣體流量精準控制。

　　2.高壓場景（10MPa以上）：在油氣井的井口壓力監測中，SS316L不銹鋼腔體與2mm厚過載膜片可承受瞬態沖擊壓力達量程上限的3倍，且過載恢復后測量精度無損。

　　3.異常環境：在深海石油平臺的5000米水深下，優化腔體應力分布的傳感器仍能保持線性輸出，助力海底油氣資源開發。

　　單晶硅隔膜變送器通過“納米材料+智能算法+全隔離防護”的技術融合，重新定義了壓力測量的精度邊界。其0.075級綜合精度、200:1量程比及IP67防護等級，不僅滿足了工業4.0對設備可靠性的嚴苛要求，更為新能源、半導體等新興領域的智能化升級提供了關鍵數據支撐。

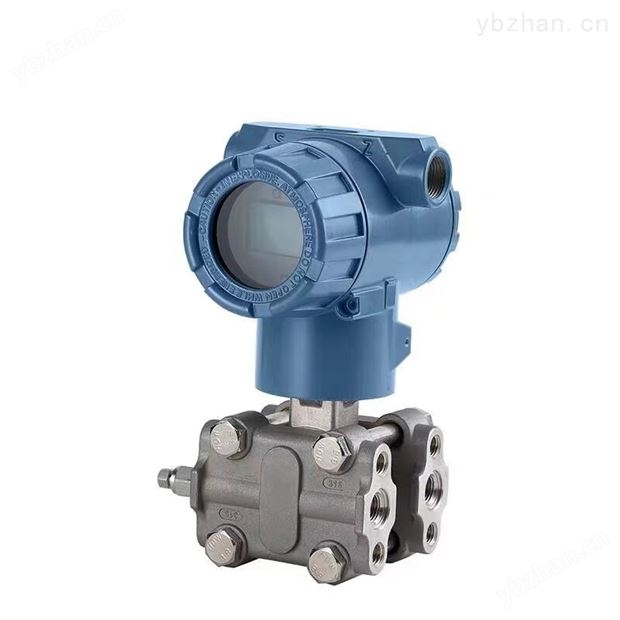

相關產品
