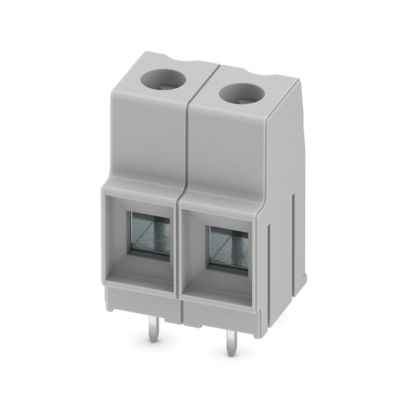

MKDSP 10N/ 2-10,16 GY - PCB端子 1774030技術資料

特性

額定電流IN

76 A

額定電壓 UN

1000 V

額定電壓(III/3)

690 V

額定電涌電壓(III/3)

8 kV

額定電壓(III/2)

1000 V

額定電涌電壓(III/2)

8 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

連接技術

類型

連接器可組合

額定橫截面

16 mm2

導線連接

連接方式

帶壓片的螺釘連接

剛性導線橫截面

0.5 mm2 ... 16 mm2

柔性導線橫截面

0.5 mm2 ... 16 mm2

可連接導向橫截面 AWG

20 ... 6

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.5 mm2 ... 16 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.5 mm2 ... 16 mm2

2根橫截面相同的導線，剛性導線

0.5 mm2 ... 4 mm2

2根橫截面相同的導線，柔性導線

0.5 mm2 ... 4 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.5 mm2 ... 2.5 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.5 mm2 ... 6 mm2

剝線長度

10 mm

螺釘頭驅動方式

開槽 (L)

緊固扭矩

1.2 Nm ... 1.5 Nm

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

灼熱線測試

規格

IEC 60695-2-10:2013-04

溫度

850 °C

暴露時間

5 s

老化

規格

IEC 60947-7-4:2019-01

環境條件

環境溫度（運行）

-40 °C ... 105 °C (取決于電流承載能力/衰減曲線)

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

訂貨號

1774030

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AANFFF

產品關鍵代碼

AANFFF

GTIN

4046356481489

單件重量（含包裝）

15.104 g

單件重量（不含包裝）

15.224 g

原產地

PL
