安科瑞數據中心電力監控解決方案：守護數據中心電力

胡冠楠 Acrelhgn

安科瑞電氣股份有限公司 上海嘉定 201801

在數字化浪潮洶涌澎湃的當下，數據中心作為信息時代的關鍵樞紐，承載著海量的數據存儲與運算任務，其穩定運行至關重要。而電力供應，無疑是數據中心的 “生命線”，任何電力故障都可能導致數據丟失、業務中斷，造成難以估量的損失。安科瑞數據中心電力監控解決方案應運而生，成為保障數據中心電力穩定、高效運行的堅固D牌。

Q方位實時監測，電力狀況盡在掌握

安科瑞解決方案利用X進的傳感器與智能電表，對數據中心的電力參數進行Q方位實時監測。從高低壓配電柜的電壓、電流、功率因數，到變壓器的溫度、負載率，再到各個服務器機柜的用電情況，無一遺漏。通過分布在數據中心各個角落的監測節點，將采集到的電力數據實時傳輸至監控后臺，管理人員只需輕點鼠標，就能在監控界面上清晰地看到整個數據中心的電力運行全貌，真正做到電力狀況盡在掌握。

安科瑞電力監控系統登場:安科瑞王丹丹acrel2021

1、概述

電力監控系統實現對數據中心中低壓配電系統、UPS、蓄電池組、ATS/STS、精密配電柜、電源支路電流、PDU機柜電源以及其它重要設備進行監視、測量、記錄、報警等功能，實時掌握供電系統運行狀況和可能存在的隱患，快速排除故障，提高數據中心供電可靠性。

2、配置方案

以下為一個大型數據中心的典型電氣單線示意圖，為了提高數據中心供電可靠性，采用2路10kV市電供電，配置10臺10kV柴油發電機作為后備電源。在0.4kV側配置500kVA UPS用于精密空調和精密配電柜(智能小母線)供電。

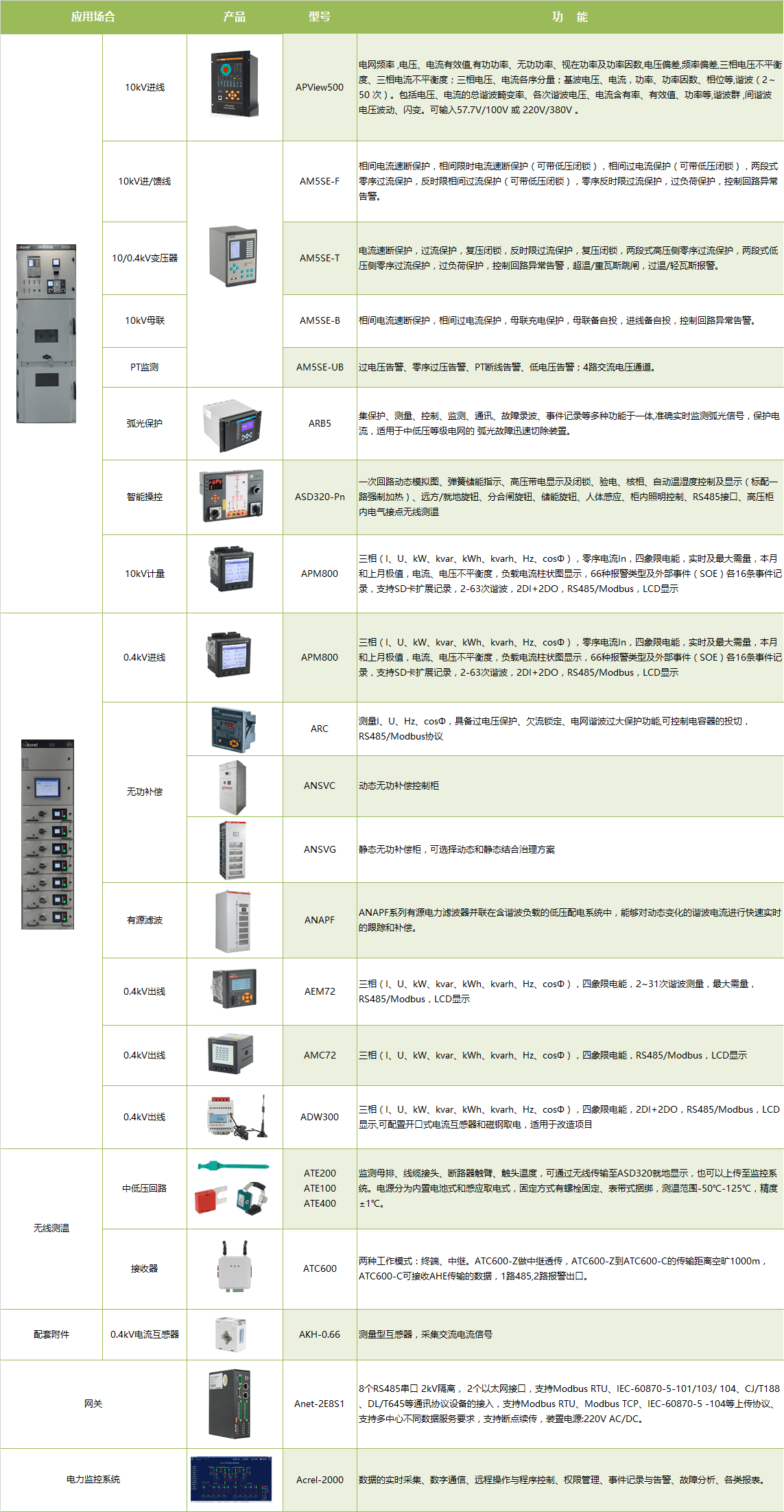

推薦配置

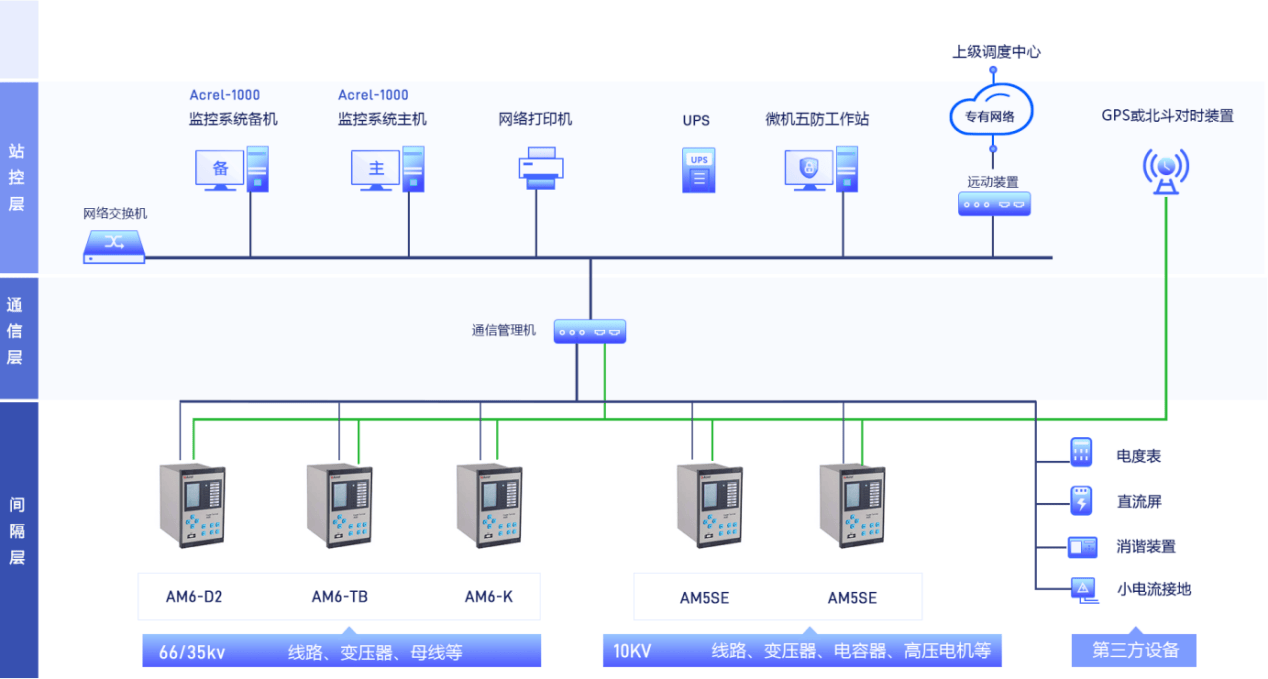

系統結構

系統采用分布式結構，微機保護裝置、多功能儀表、變壓器溫控器、直流屏、柴油發電機控制屏等設備通過RS485總線或者以太網接入智能網關，經過協議轉換、數據處理后上傳至電力監控系統，實現遙測、遙信、遙控、異常報警等功能。

系統功能大揭秘

● 實時監測

系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合分狀態、柴油發電機狀態、柴油液位、UPS狀態、電池信息等，以及有關故障、告警等信號。

● 詳細電參量查詢

在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

● 運行報表

查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等.

● UPS監測

系統采集UPS輸入、輸出端和旁路三相電壓、電流、有功功率、功率因數頻率，同時監測UPS溫度、蓄電池電壓、當前負載下的剩余時間等數據，檢測到異常時會及時發出告警信號，告警信號也可以根據緊急程度進行分級。

● 精密配電柜監測

系統可以展示精密配電柜內進線和饋線回路電氣參數，包括電流電壓功率電能以及開關狀態，并可以對數據進行報警設置和分級，數據取自精密配電柜測量模塊。

● 實時報警

電力監控系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲鳌⒏綦x開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。電力監控系統具有實時語音報警功能，系統能夠?qū)λ惺录l(fā)出語音告警。

● 歷史事件查詢

電力監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

● 電能統計報表

電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

● 用戶權限管理

電力監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經S權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

● 遙控操作

電力監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

● 網絡拓?fù)鋱D

電力監控系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

結束語

對于數據中心運營者而言，關注電力監控、選擇可靠的解決方案是確保數據中心高效運行的關鍵。安科瑞電力監控系統憑借其在技術、功能、服務等多方面的優勢，能夠幫助運營者有效應對電力挑戰，降低運營成本，提升運維效率，為數據中心的穩定運行筑牢堅實的后盾。

在未來，隨著科技的不斷進步，數據中心電力監控系統將迎來更加廣闊的發展空間。安科瑞也將持續創新，緊跟技術發展趨勢，不斷完善產品和服務，為數據中心行業的發展貢獻更多的力量。讓我們共同期待，在安科瑞等優秀企業的推動下，數據中心的電力管理能夠邁向更加智能、高效、綠色的新時代，為數字化社會的發展提供更加強勁的動力支持。
