漏電故障到底從哪條支路開始？企業電工都在找的“絕緣定位答案”

隨著企業園區用能結構向“高密度設備、高連續性運行、高電氣安全要求”演進，傳統以斷路器保護為核心的低壓配電安全體系已難以適應現代工業對安全與連續供電的雙重要求。絕緣老化、潮濕環境、設備漏電、線路損傷等問題正成為配電事故的主要誘因。在此背景下，基于IT系統架構的絕緣監測技術開始在企業配電系統中得到快速普及。本文基于某絕緣監測方案文件內容，分析了絕緣監測技術在企業配電系統中的適用性、架構價值與應用模式，為企業建設高可靠配電系統提供可參考路徑。

傳統企業普遍使用TNS或TT系統，其保護模式依賴接地、剩余電流動作和斷路器跳閘。該模式在一般辦公、生活場景中已足夠，但在以下典型工業場景中表現不佳：潮濕腐蝕環境、持續高溫環境、電氣負載頻繁啟停、精密設備集中供電系統等。

IT系統的核心在于電源不直接接地、設備外殼接地，其顯著優勢在于：發生單相接地故障時系統可繼續帶故障運行，同時依靠絕緣監測儀實時報警。這種“不斷電預警”的模式，使其適用于醫院手術室、礦山、船舶等關鍵場景。

在企業配電系統向數字化、安全化升級過程中，IT系統與絕緣監測技術的組合開始成為提升供電連續性的重要工具。

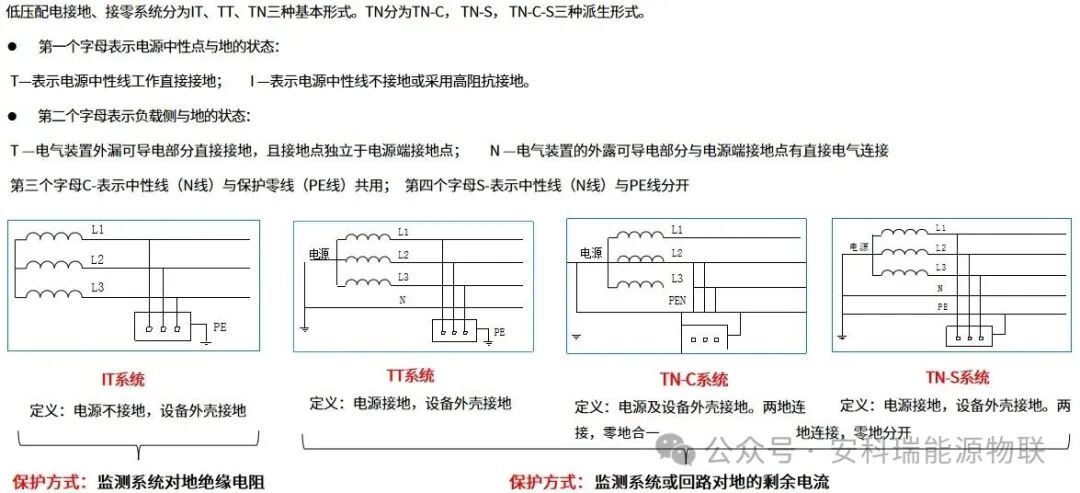

國際電工委員會（iec）對各接地方式供電系統的規定規定： (低壓：交流1000V以下）

為了提高供電的連續性、可靠性和安全性，許多重要生產場所也采用了IT配電系統（不接地供電系統）。

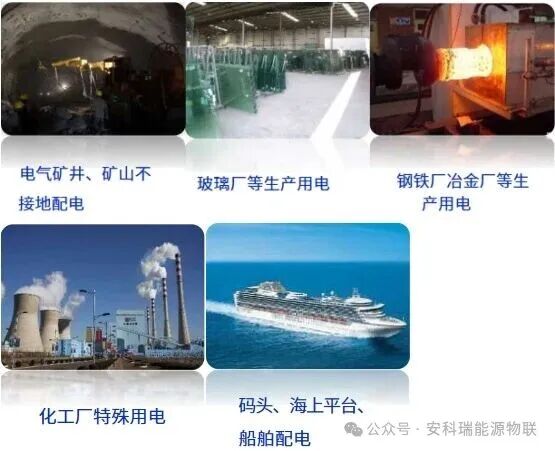

安科瑞工業絕緣監測及故障定位產品主要應用于工業領域， 如礦井、礦山、玻璃廠、電爐和試驗設備、船舶、海上平臺、 岸電、冶金廠、化工廠、爆炸危險場所、計算機中心以及應急電源等。通常裝設絕緣監測儀用來實時監測系統對地的絕緣狀況  ,當系統出現接地故障時，及時報警，提醒并排查故障。

實時監測IT配電系統對地的絕緣及等效電容值， 并在絕緣故障時發出報警信號；

實時監測儀表與系統和地之間的接線狀態，當接線斷線時發故障斷線報警信號。

絕緣故障時，絕緣故障定位裝置能定位故障所在回路，方便故障排查；

具有RS485通訊功能，通過通訊網絡能將數據上傳至監控系統或云平臺， 實現遠程監測功能。

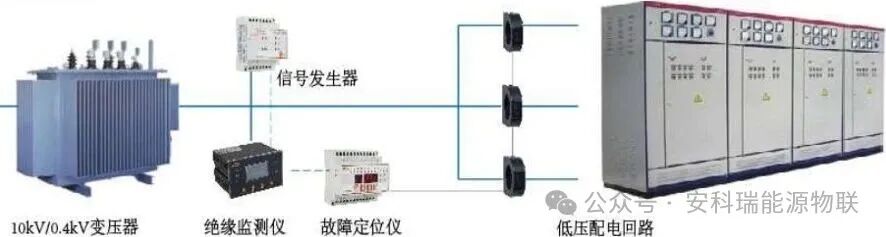

礦山低壓IT系統配電方案

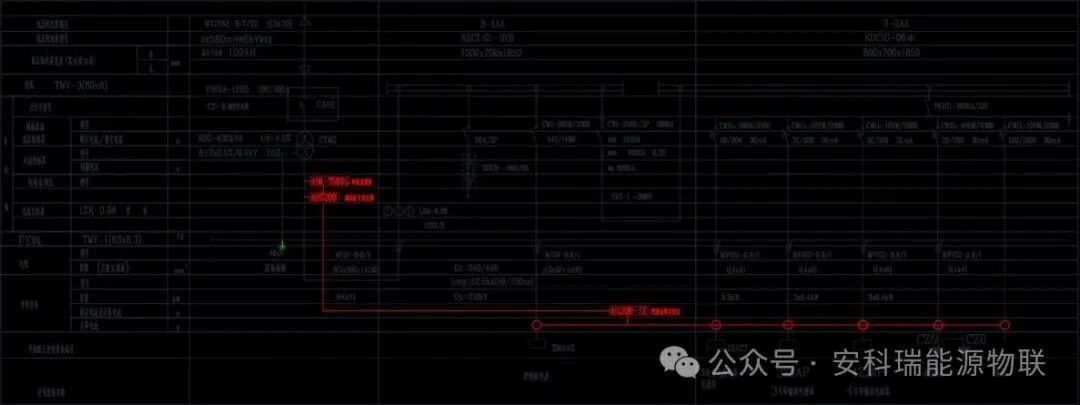

某鐵礦460米中斷采區低壓配電屏配電系統圖（部分）

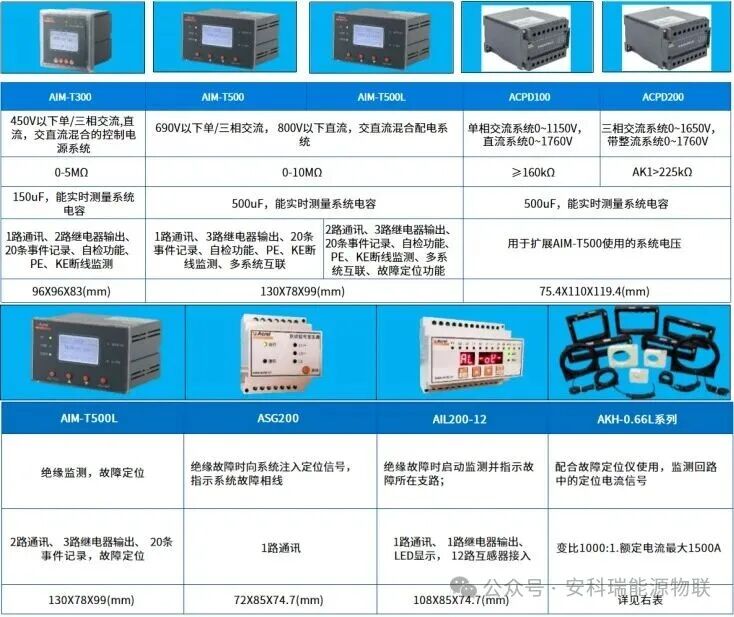

設備選型： 1) AIM-T500L絕緣監測儀    1只； 2） ASG200信號發生器  1只； 3） AIL200-12絕緣故障定位儀  1只； 4） AKH-0.66/L-45 定位用互感器  5只；  5）  AKH-0.66/L-80定位用互感器   1只 。

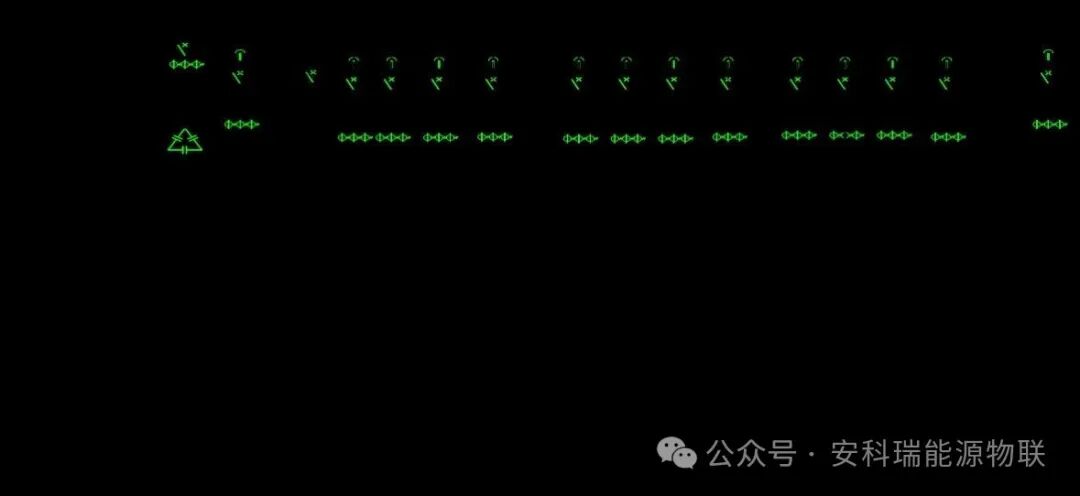

岸電低壓IT系統配電方案

設備選型： 1) AIM-T500L絕緣監測儀    1只； 2） ASG200信號發生器  1只； 3） AIL200-12絕緣故障定位儀  3只； 4） AKH-0.66/L-80 定位用互感器  12只。

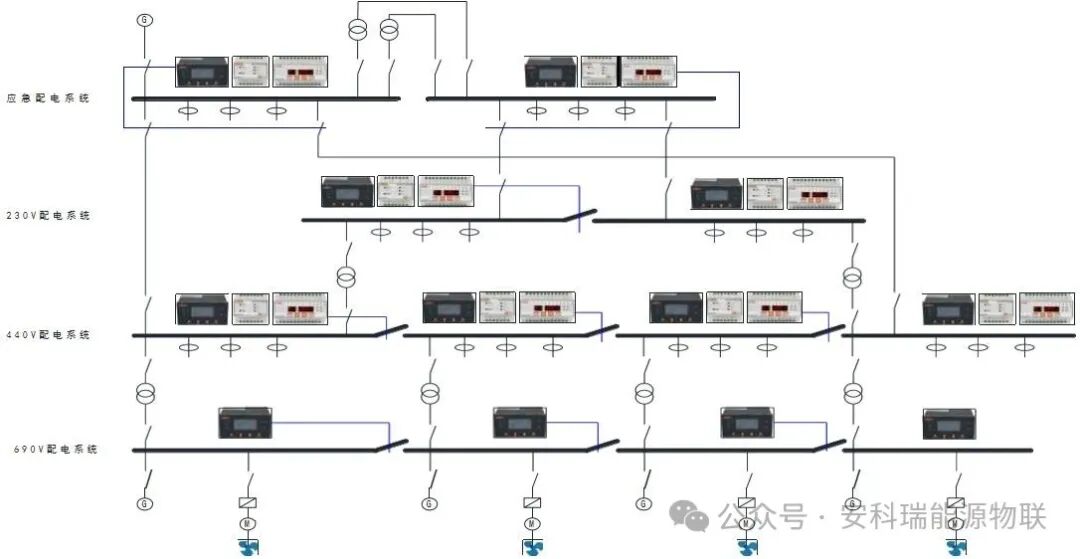

船舶IT配電示意圖

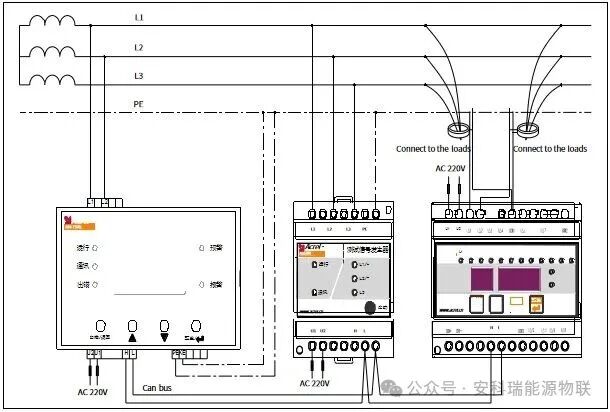

絕緣監測及故障定位產品在三相交流系統中應用的接線示意圖

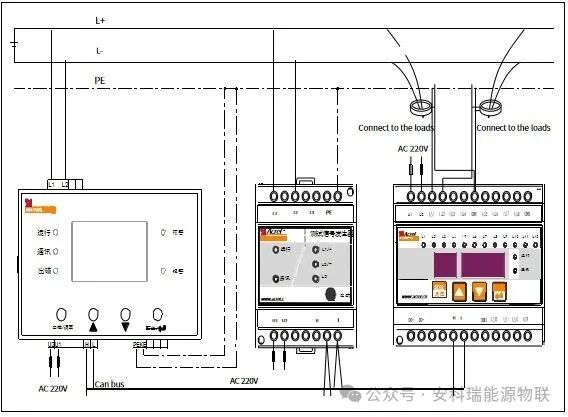

絕緣監測及故障定位產品在直流系統中應用的接線示意圖

無論在醫療或工業領域，絕緣監測儀的首要作用均為實時監測系統對地絕緣電阻，并在其下降時提前發出報警。這一特性對于工業企業具有重要意義。

將“未知風險”轉化為“可管理風險”

傳統TN/TNS系統只有在漏電電流擴大、保護動作后才能發現問題，而絕緣監測技術能夠在事故之前觀察到絕緣值的變化趨勢，通過曲線、事件記錄等方式讓運維人員直觀感知風險。

對企業而言，這意味著：可以提前安排檢修，而不是等到跳閘停產；絕緣劣化可追溯、可預測；故障不會突然擴大為設備損壞或安全事故。

支持“帶故障運行”的關鍵能力

IT系統即便發生單點接地故障仍可繼續運行，這對以下企業尤為重要：連續化生產企業（化工、冶金）；需保持工藝穩定的制造業（玻璃、電解鋁）；存在生命支持或關鍵信息系統的企業（數據機房、精密測試中心），在不斷電的前提下排查問題，大幅減少經濟損失。

實現“精確定位”：從故障報警到定位回路

工業場景下的故障定位儀方案，如礦山、船舶、UPS配電等。其作用在于：在絕緣下降后，通過測試信號和定位互感器，可精確指出是“哪一條支路”發生故障；避免大面積停電檢查；提高檢修效率，減少停機時間。

企業運維人員逐漸從“找故障”轉向“解決故障”。

從設備到系統：絕緣監測在企業能源管理中的網聯化趨勢

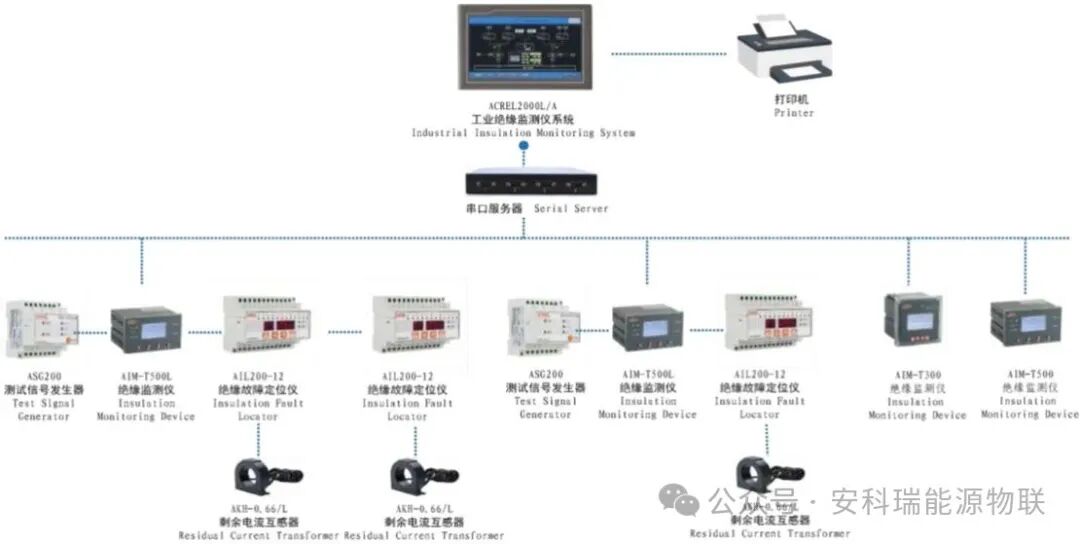

絕緣監控平臺示例顯示，通過RS485、CAN或云平臺接口，將多個絕緣監測點集中接入統一平臺，可實現：絕緣數據趨勢分析；多區域報警集中管理；運維事件追溯；跨區域運維可視化。

未來企業配電系統將從“單設備監測”向“區域化絕緣健康管理”演進，使絕緣監測成為能碳管理系統、能源物聯網平臺中的重要組成部分。

絕緣監測技術已從醫療場所擴展到礦山、船舶、UPS配電等多行業，并形成成熟的產品體系和應用案例。

對于現代企業而言，絕緣監測不僅是一種設備保護手段，更是一種系統性風險管理工具。通過在TN系統中引入絕緣監測，或在關鍵區域采用IT系統，企業可以：預防隱患；避免停電；提高運維效率；增強系統韌性。

它正在成為企業配電系統邁向“數字化、可視化、可預測安全體系”的關鍵支點。
