直流注入法的離線系統絕緣監測儀在不帶電系統中的應用

來源：安科瑞電子商務（上海）有限公司 2025年12月10日 16:20

電機是工業生產中的核心設備，其安全運行至關重要。絕緣測量作為評估電機絕緣性能的有效手段，對于預防電機故障、延長使用壽命具有重要意義。根據行業普遍標準和建議，電動機停運超過 24 小時后，建議進行絕緣測試。

目前絕緣檢測工作保留大量人工作業，拆接線，搖絕緣，整個流程復雜，強度大，時間長。同時，檢測數據需要人工記錄，缺乏信息化和監控系統，難以進行數據處理和分析。

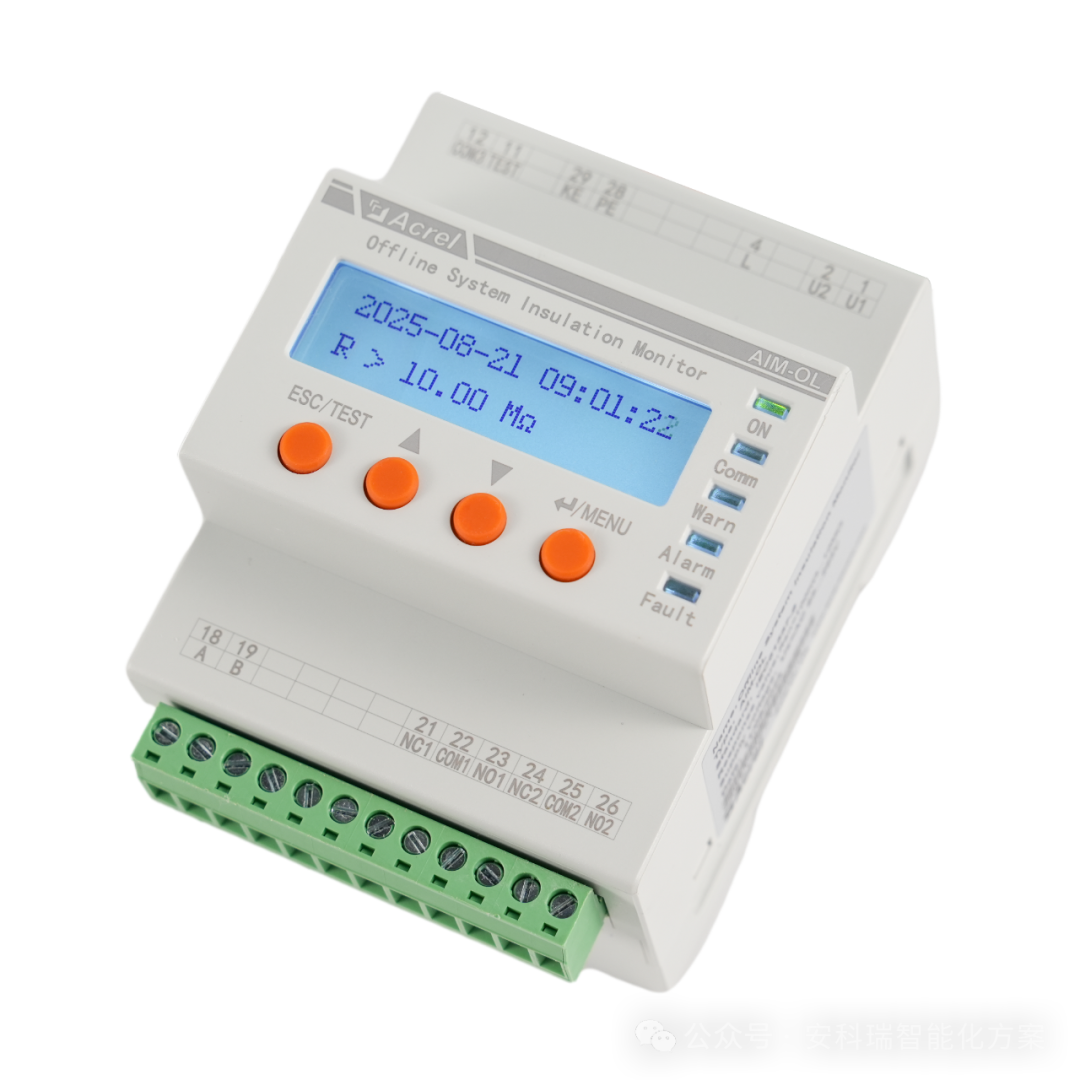

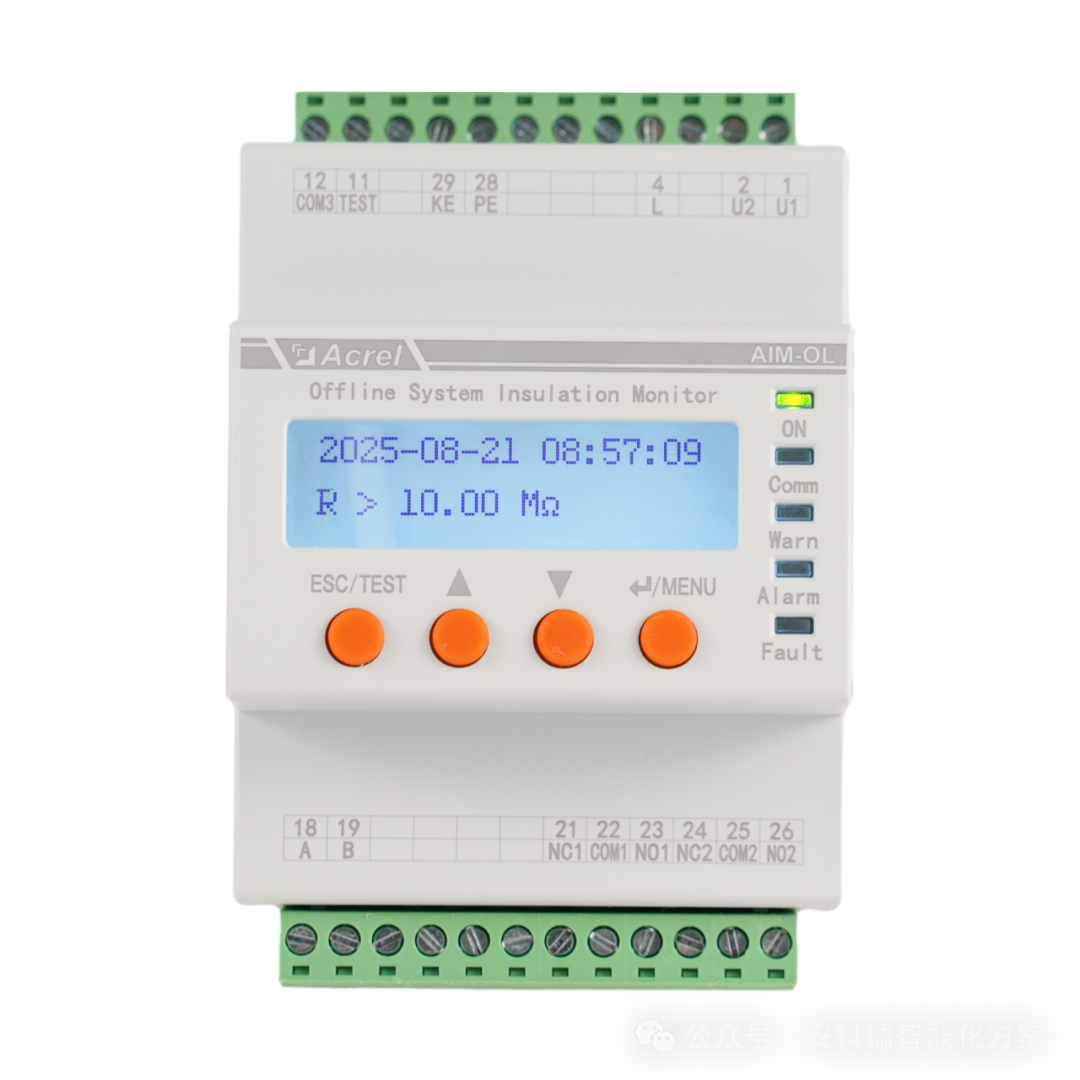

AIM-OL 離線系統絕緣監測儀

采用直流注入法，可以用于不帶電的負載例如水泵，驅動電機、應急風機，電動機，備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警，斷線監測，事件記錄，遠程通訊等功能。儀表還可用于 TN、TT、IT 等低壓系統的變壓器，電纜，電氣設備對地絕緣監測。產品適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。

直流注入法

直流注入法是一種通過向被測系統注入直流信號來監測絕緣電阻的技術。其核心原理是：在系統中性點或負極與地之間接入一個直流信號源（如12V）和采樣電阻。當系統絕緣良好時，回路電流極小；一旦絕緣電阻下降，回路電流會顯著增大，通過檢測采樣電阻兩端的電壓變化即可判斷絕緣狀態并觸發報警。

這種方法特別適用于不帶電的TN、TT、IT低壓系統，能實時監測相線或繞組對地絕緣狀況。安科瑞的AIM-OL絕緣監測儀就采用了這一技術，可廣泛應用于石油化工、礦井、鋼廠等工業環境，對水泵、驅動電機、應急風機等設備進行絕緣監測。

功能特點

■ 絕緣監測功能。可以對不帶電的 TN、TT、IT 系統進行絕緣監測，監測相線或者繞組對地的絕緣情況，當絕緣阻值低于報警閾值，提醒工作人員排查故障。

■ 預警報警功能。具有 2 組獨立可調的設定值，可以設定預警值和報警值。

■ LED 指示燈功能。面板具有運行、通訊、預警、報警、故障 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ PK 斷線監測功能。可以監測 PE、KE 與接地端子的連接狀態，當任意一根連接線與接地端子斷開，產品發出報警信號。

■遠程自檢功能。具有 1 路輸入端子，可以連接外部開關，閉合為遠程自檢。

■ 繼電器輸出功能。具有 2 路 DO 輸出，對應絕緣報警和預警，DO 輸出可以選擇接入常開（N/O，下同）或者常閉（N/C，下同）觸點。

■ 事件記錄功能。可以記錄 20 條報警信息，包括故障類型和發生的時間，方便工作人員排查故障。

■ 遠程通訊功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 自檢和復位功能。產品具有自檢功能，可以長按“返回/自檢”按鍵；產品具有復位功能，當復位模式設置為手動時，報警后保持故障狀態，需要長按▲鍵復位。

■ 測量保護功能。產品測量電壓為 DC24V，測量電流小于 200μA，不會引起操作人員觸電情況。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

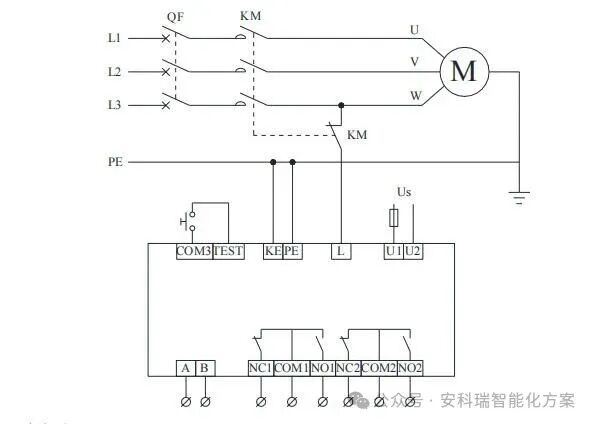

接線示意圖

上排端子：U1、U2（1、2）端子為絕緣監測儀輔助電源接口；L（4）端子接入被監測相線或者任意一個繞組。PE、KE（28、29）端子為儀表功能接地端子，需分別連接至現場等電位接地端子排； TEST、COM3（11、12）端子為 DI 輸入，定義為測試功能，可以接入按鈕開關，閉合為自檢一次。

下排端子： A、B（15、16）端子分別為 RS485 通訊的 A、B 線接口，用于與上位機通訊；NC1、COM1、NO1（21、22、23）為報警繼電器輸出，NC2、COM2、NO2（24、25、26）為預警繼電器輸出，NC 為常閉接點，NO 為常開接點，COM 為公共接點。繼電器輸出可以外接蜂鳴器或者聲光報警器，繼電器為無源輸出，需要外加電源。

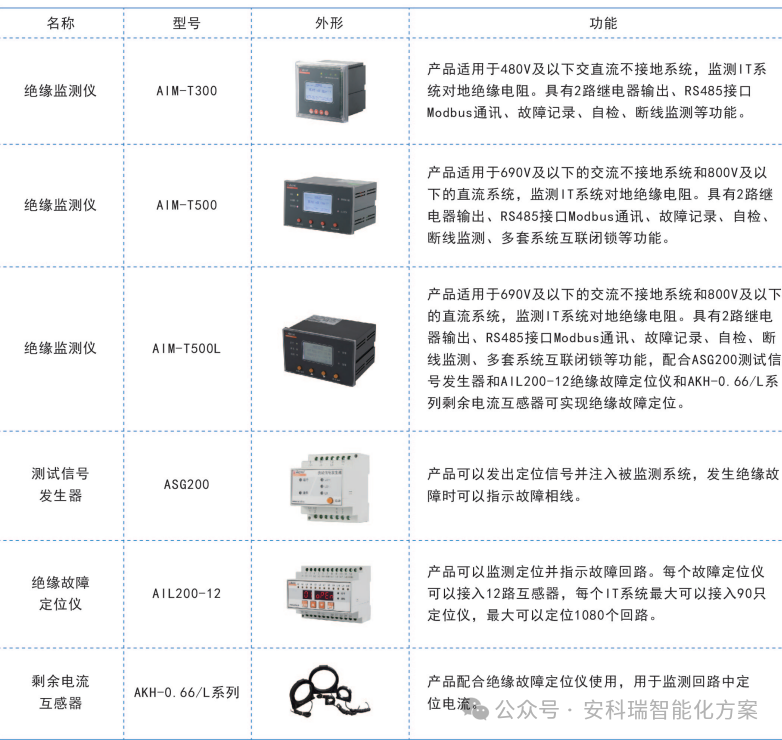

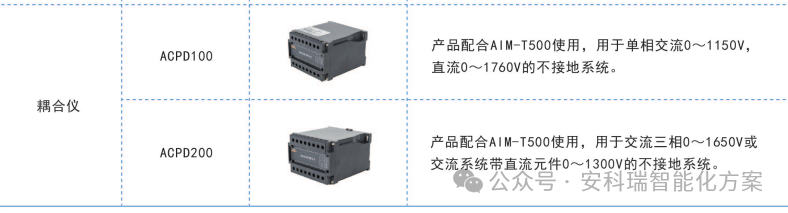

絕緣在線監測相關產品介紹

結語

總之，在重要負載廠家加裝絕緣監測可以避免很多沒必要的損失。

?保障供電連續性?：在IT等不接地系統中，發生次接地故障時不會立即跳閘，AIM-OL能及時發出警報，讓你有充足時間排查故障，避免二次故障導致意外停電。
?提升安全等級?：通過提前發現并處理絕緣隱患，從根本上杜絕了系統在“帶病”狀態下運行的風險，為操作人員提供了別的防觸電保護。
?實現預測性維護?：它能監測到絕緣電阻的緩慢下降趨勢，幫助你提前發現電纜老化、受潮等問題，在故障發生前就進行維護，將問題消滅在萌芽狀態。
?降低運維成本?：相比傳統人工巡檢，它實現了從“被動搶修”到“主動預防”的轉變，減少了非計劃停電和人工排查的成本，提高了運維效率
