VDA管口在新能源汽車領域如電機控制器、電池包等冷卻液管路關鍵接口標準,為滿足對此類管口高效、可靠的連接需求,格雷希爾GripSeal特別開發了 G90 系列快速接頭。該系列針對 VDA 管口特性設計,提供多種型號以適應不同的空間限制和測試要求,主要包括:G90-L 和 G90-R 系列常規款,G90-S 系列迷你款,以及 G90-SP 系列迷你無損款;下面將對這幾款接頭進行詳細說明。
一、G90-L 系列 (常規款直通型): 采用經典的直通型結構,密封等級高,可輕松應對氦檢測試;手柄按壓式操作,簡單直觀,單手即可完成連接與斷開, 適用于無空間干澀、需要直通流體路徑的工況。

二、G90-R 系列 (常規款L型側面流體孔):獨特的 L 型設計,優化空間布局;尾部流體接口具備 360 度自由旋轉功能,有效解決了測試過程中氣管或水管纏繞的問題,提升了操作便利性和安全性;同樣采用手柄按壓操作,便捷高效。

三、G90-S 系列 (迷你款): 高度緊湊的結構有效節省操作空間,尤其適合空間受限的安裝環境;不銹鋼卡片鎖緊設計提供更強、更穩固、更可靠的鎖緊力,有效防止測試過程中的意外脫開;內部雙層密封結構確保在各種壓力下優異的密封可靠性,防止冷卻液泄漏;提供多種尾部流體接口選項,包括凸緣管口、內螺紋管口、外螺紋管口、寶塔管口,方便連接不同規格的測試管路。

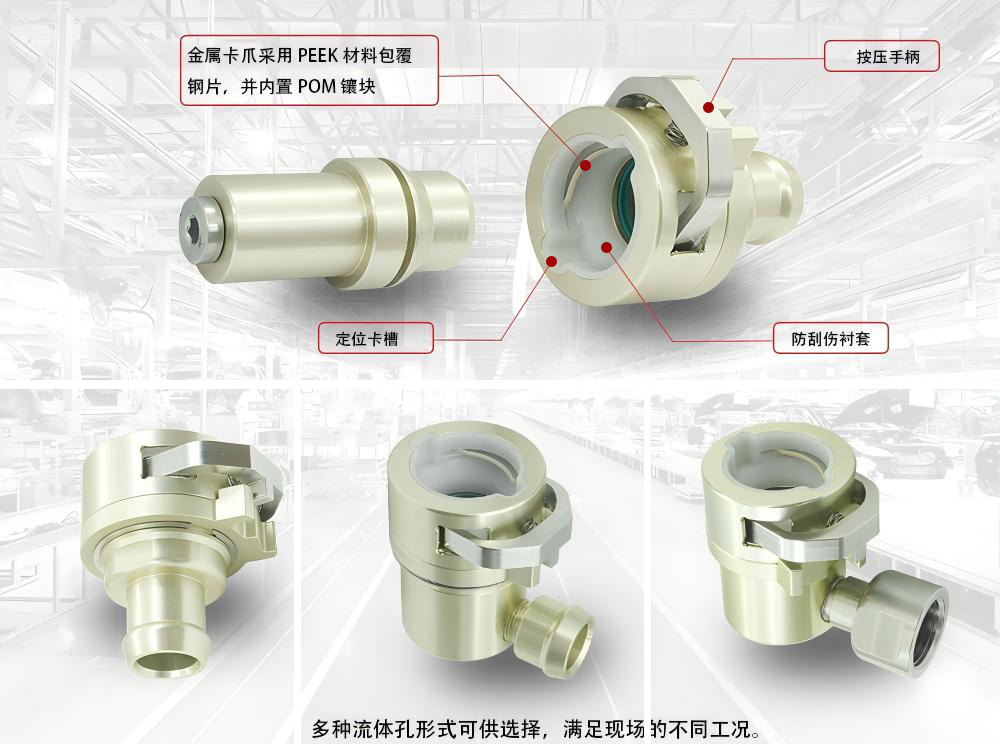

四:G90-SP 系列 (迷你無損款 - G90-S 升級版):在 G90-S 系列基礎上著重提升對被連接管口的保護性能。將原不銹鋼卡片采用 PEEK 材料進行包覆,并內置 POM 鑲塊。這種設計在提供足夠鎖緊力的同時,能保護 VDA 管口的凹槽和表面。確保測試管件的外觀完好無損,無壓痕、無劃傷,滿足對測試件外觀完整性要求的應用場景。
