超聲波風速風向記錄儀作用—實時監測低空風切變與側風，保障飛機起降安全

【型號推薦：TH-CQX2，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】超聲波風速風向記錄儀作用—實時監測低空風切變與側風，保障飛機起降安全超聲波風速風向記錄儀是一種利用超聲波技術測量風速和風向的高精度儀器，其核心原理是通過測量超聲波在空氣中的傳播時間差或相位差來計算風速和風向，具有無移動部件、高精度、高穩定性、安裝簡便、抗干擾能力強等顯著優勢，廣泛應用于氣象觀測、風電場、機場、橋梁健康監測、環境監測等多個領域?；诔暡〞r差法或相位差法進行測量。具體來說，儀器通過在不同位置布置超聲波傳感器，發射超聲波信號并接收其反射或傳播后的信號。由于超聲波在空氣中的傳播速度會受到風速和風向的影響(順風時速度加快，逆風時速度減慢)，因此通過測量超聲波在空氣中的傳播時間差或相位差，即可計算出風速和風向。相較于傳統的機械式風速風向測量儀器，超聲波風速風向記錄儀沒有機械轉動部件，如風杯、風標等，因此避免了因摩擦、磨損等原因導致的測量精度下降或失效問題。超聲波測量技術可以實現高精度、高分辨率的測量，風速測量范圍通?？蛇_0～60m/s，風向范圍0-360°，且測量結果穩定可靠。

一、產品簡介

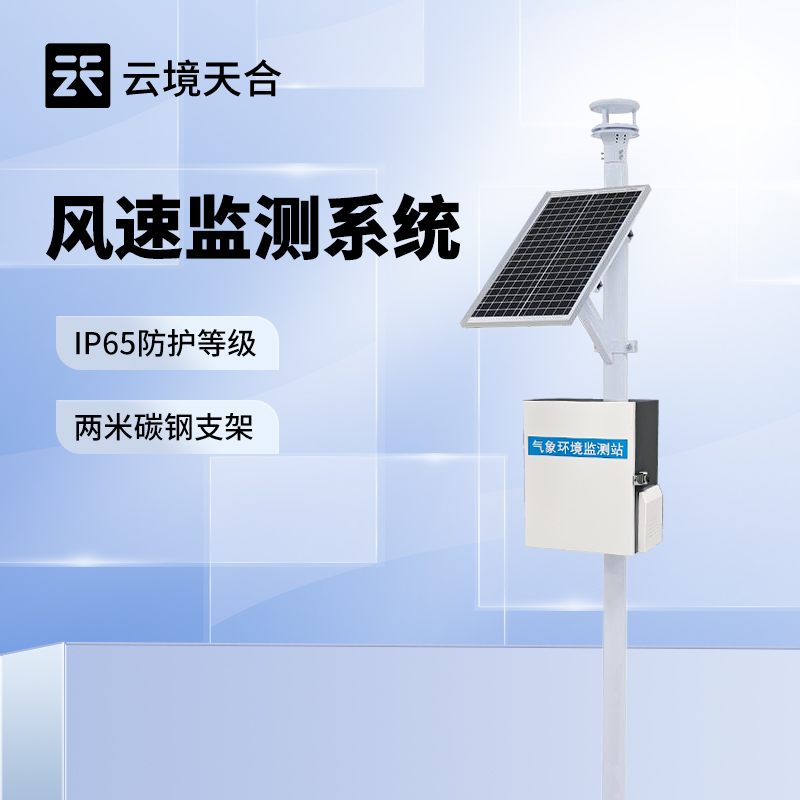

CQX2超聲波風速風向記錄儀是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

該設備免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

該設備創新性的采用二要素一體式傳感器，可對風速、風向等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將二項參數一次性輸出給用戶。

二、產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

3、風速、風向二要素一體式傳感器☆

4、標配GPRS；可選配RJ45、以太網、4-20ma、Lora透傳、4G透傳、藍牙、485轉USB等多種傳輸方式

5、兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器

6、傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上

三、技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；

3、采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式

4、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

5、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

6、數據上傳間隔：1分鐘-1000分鐘可調

7、7寸安卓觸屏，屏幕分辨率：1024*600 RGB LCD(選配)

四、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本

五、安卓APP介紹

1、安卓單機版數據接收、存儲、查看、分析軟件

2、支持藍牙數據接收

3、手機休眠后軟件后臺接收、處理

4、json數據自動添加設備，modbus設備支持掃碼添加設備

5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6、支持數據后處理功能

7、支持外置運行javascript腳本

六、云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
