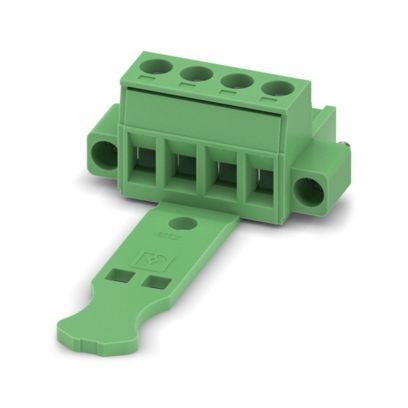

MSTB 2,5/ 4-STZF-5,08 - PCB 插拔式連接器 1810451技術資料

特性

額定電流IN

12 A

額定電壓 UN

320 V

額定電壓(III/3)

250 V

額定電涌電壓(III/3)

4 kV

額定電壓(III/2)

320 V

額定電涌電壓(III/2)

4 kV

額定電壓 (II/2)

630 V

額定電涌電壓(II/2)

4 kV

連接技術

連接器系統

COMBICON MSTB 2,5

額定橫截面

2.5 mm2

觸點類型

孔式插頭

互鎖

鎖定類型

螺釘鎖緊

安裝方式

螺釘法蘭

緊固扭矩

0.3 Nm

導線連接

連接方式

帶壓片的螺釘連接

導線／PCB連接方向

0 °

剛性導線橫截面

0.2 mm2 ... 2.5 mm2

柔性導線橫截面

0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG

24 ... 12

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 2.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 2.5 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 1 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 1 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.5 mm2 ... 1.5 mm2

剝線長度

7 mm

螺釘頭驅動方式

開槽 (L)

緊固扭矩

0.5 Nm ... 0.6 Nm

不帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

熱浸鍍錫

接線點金屬表面（頂層）

錫 (5 - 7 µm Sn)

觸點區域金屬表面（頂層）

錫 (5 - 7 µm Sn)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

訂貨號

1810451

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AACAGD

產品關鍵代碼

AACAGD

GTIN

4017918249588

單件重量（含包裝）

9.009 g

單件重量（不含包裝）

8.406 g

原產地

DE
