晶閘管伏安特性、觸發特性綜合測試儀ZXDBC-025/035庫號：M411246

來源：北京海富達科技有限公司 2025年12月09日 09:14

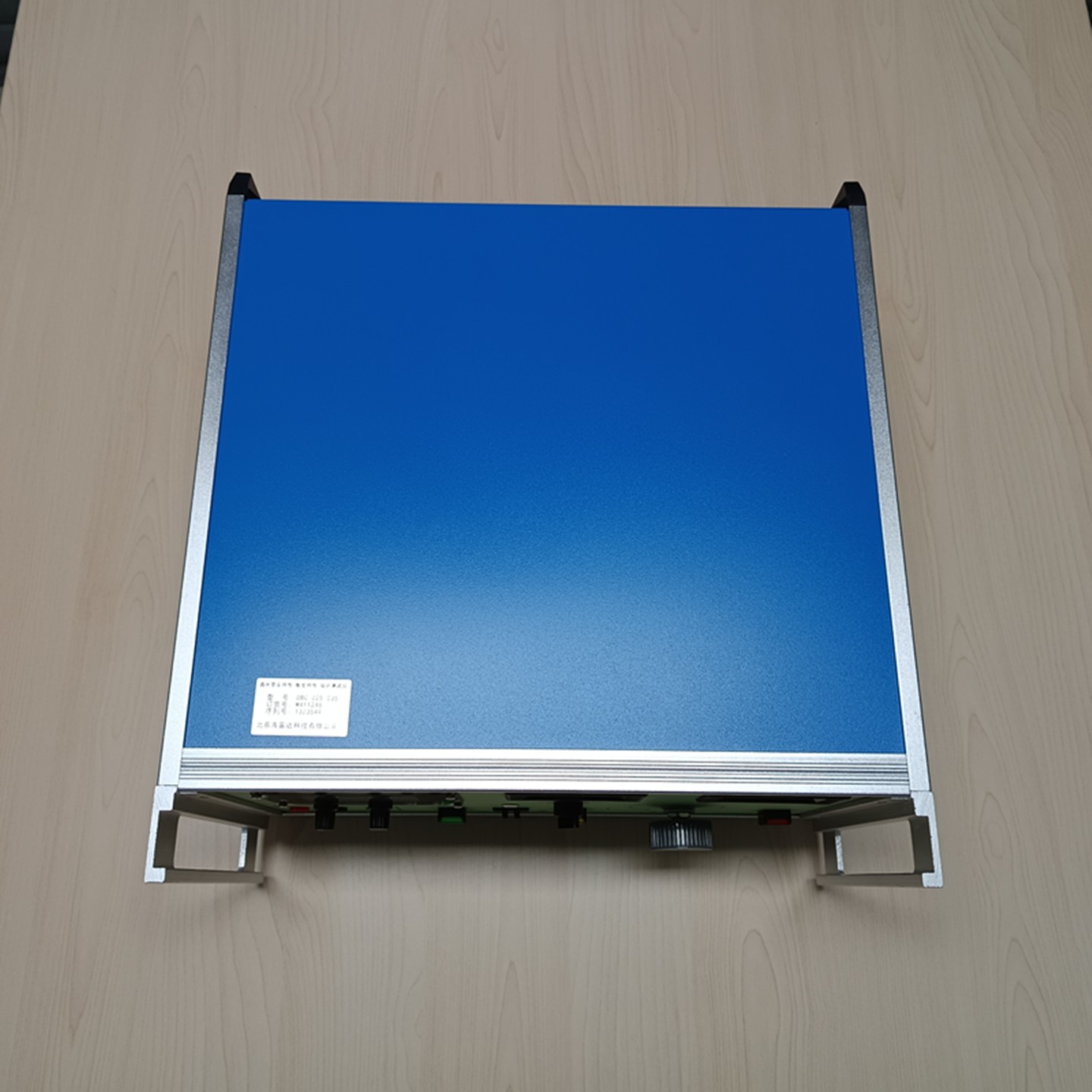

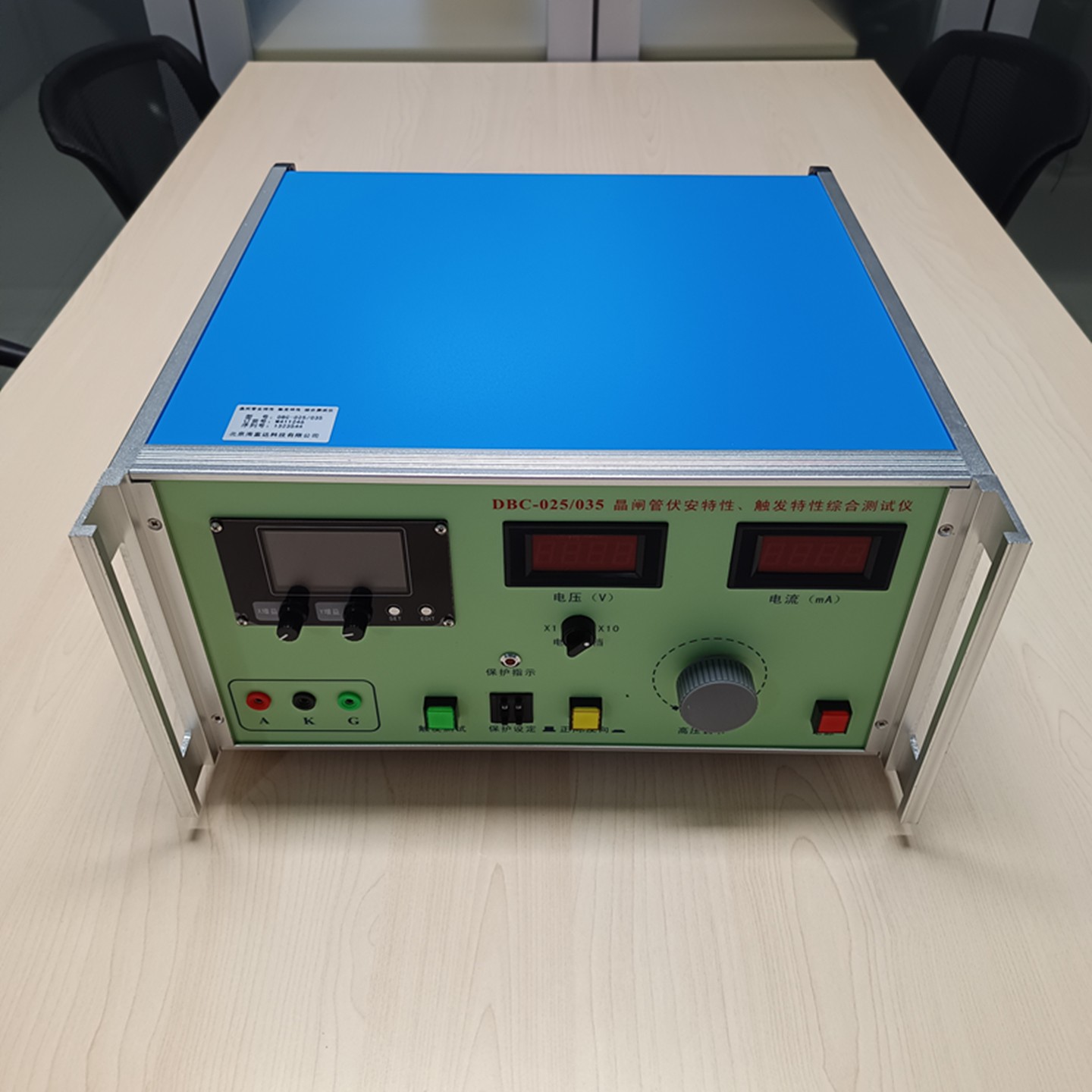

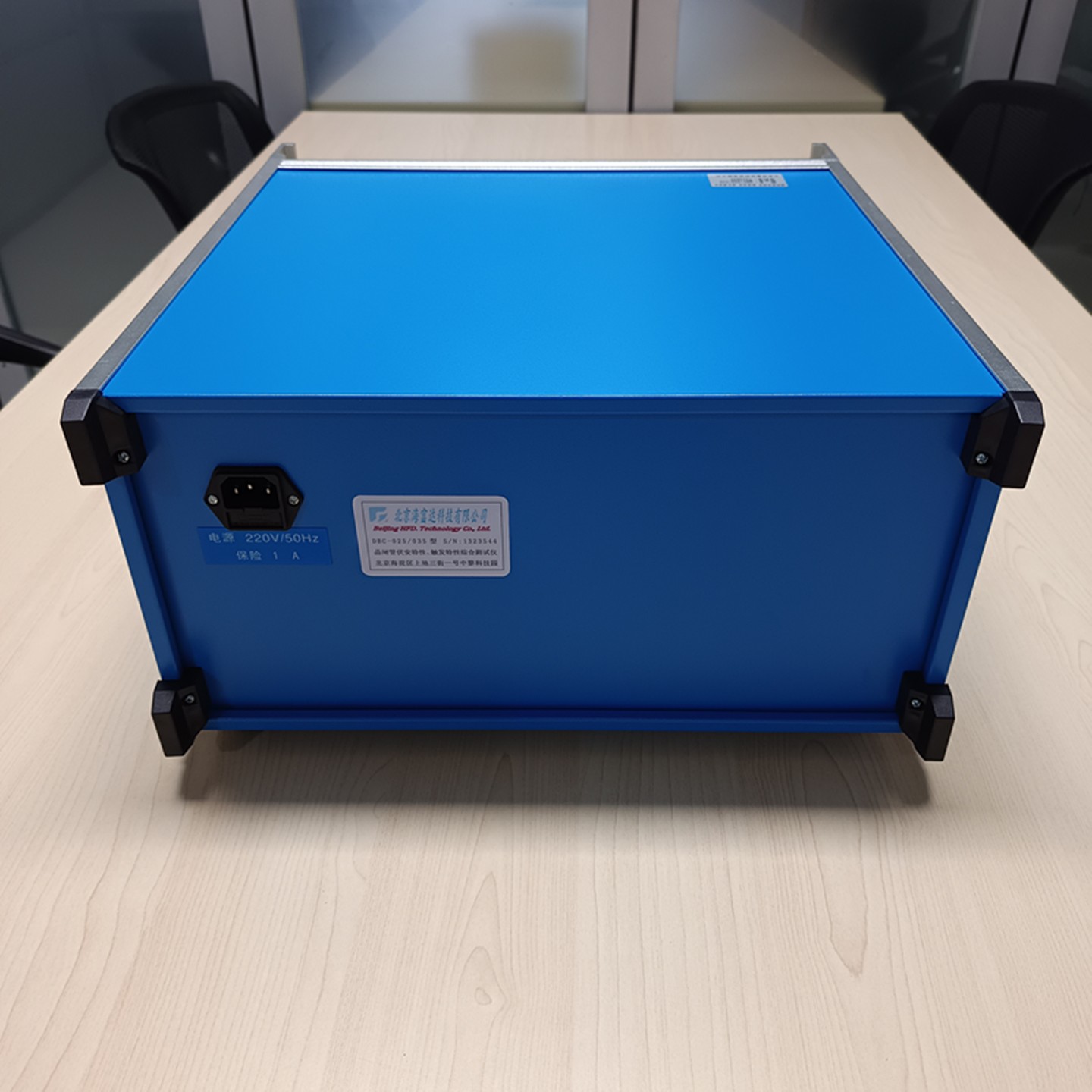

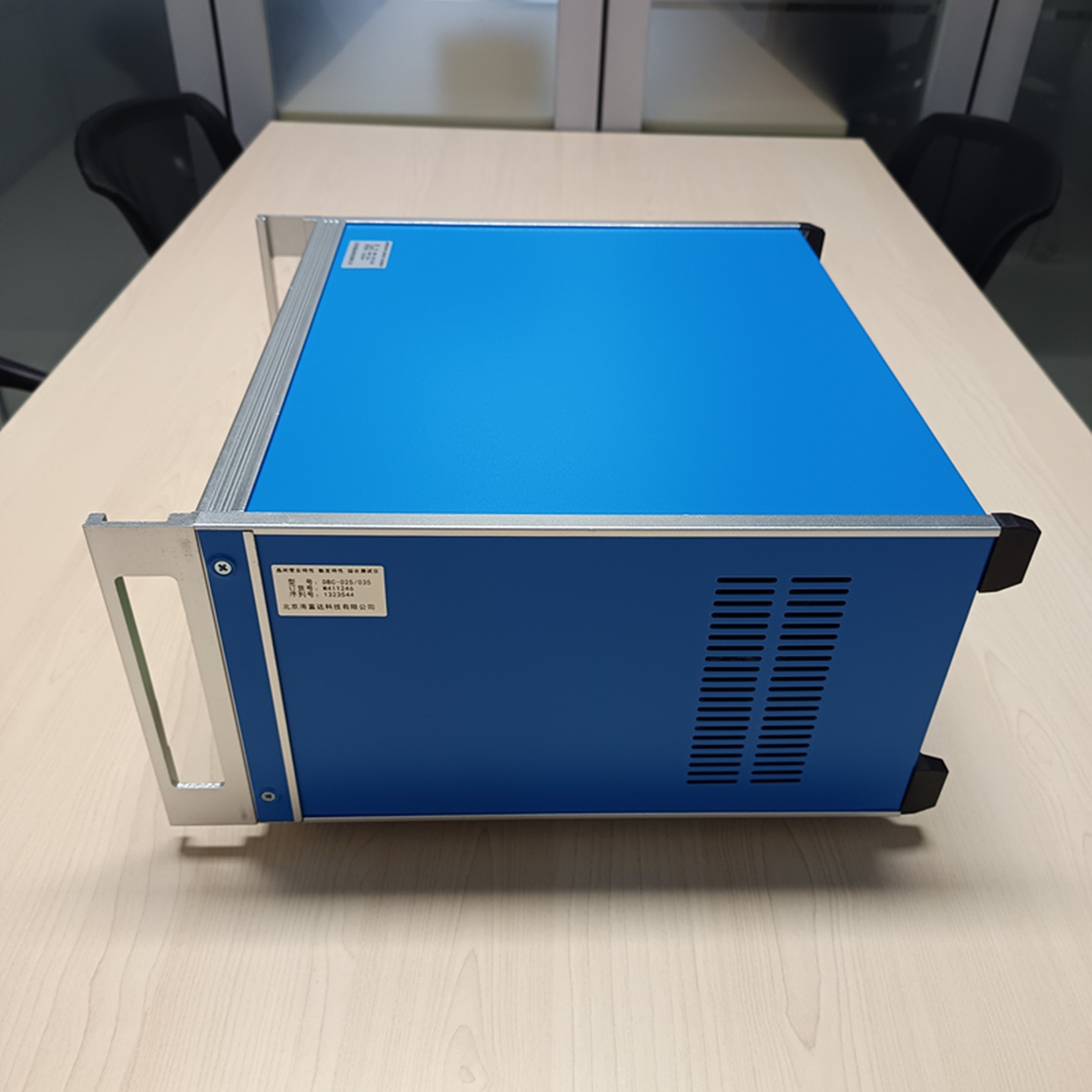

晶閘管伏安特性、觸發特性綜合測試儀（中西器材））型號:ZXDBC-025/035庫號：M411246

該測試儀測試方法符合國標GB4024-83的規定，采用單片機控制，數字顯示。機內示波器可直接觀看伏安特性曲線。能測試各種晶閘管及晶閘管模塊的正反向不重復峰值電壓、正反向重復峰值電壓、正反向重復峰值漏電流及門極觸發電流與觸發電壓。是晶閘管器件廠、器件經銷商及整機廠檢測晶閘管多項參數的綜合性測試設備。　　　

晶閘管在使用過程中，由于受到過流、過壓、過熱等諸多因素的影響，其伏安特性和觸發特性將會逐漸變差，甚至不能維持正常使用或損壞，因此在進行整機維修時，對已用過的元件和要新上機的元件進行檢測確認性能良HAQO后再上機。

參數與要求：

1．峰值電壓測量范圍： 0—3000V

2．峰值漏電流測量范圍： 0—100mA

3．峰值漏電流保護設定范圍： 0—99mA

4．機內液晶示波器可觀看峰值電壓與峰值漏電流的變化伏安特性曲線波形

5．觸發電壓測量范圍： 0—4.5V

6．觸發電流測量范圍： 5—450mA

7．工作環境：　海拔不CHAO過3000米

環境溫度：0～40℃

相對濕度：<85%

無導電及BAO炸性塵埃

無腐蝕金屬和破壞JUE緣的氣體或蒸汽

無劇烈振動和沖擊

8．測量精度： ±5%

9.整機電源功耗： AC220V ±10% 50Hz，小于150VA

10.整機外形尺寸： 200×400×360mm

11.整機重量：約8Kg
