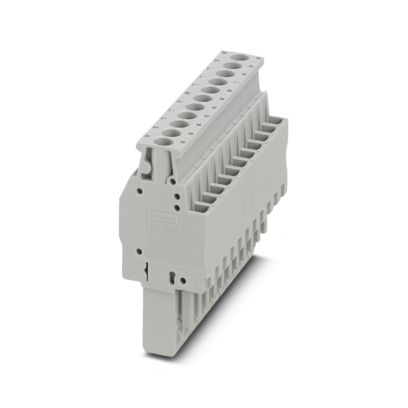

UPBV 2,5/11 - 插拔件 3045509技術資料

來源：上海開園自動化科技有限公司 2025年12月09日 09:01

額定浪涌電壓6 kV

額定橫截面2.5 mm2

連接方式螺釘連接

螺紋M3

緊固扭矩0.5 ... 0.6 Nm

剝線長度9 mm

塞規A3

連接符合標準IEC 61984

剛性導線橫截面0.14 mm2 ... 4 mm2

橫截面 AWG26 ... 12 (按IEC標準修訂)

柔性導線橫截面0.14 mm2 ... 4 mm2

導線橫截面，柔性[AWG]26 ... 12 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.14 mm2 ... 2.5 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.14 mm2 ... 2.5 mm2

2根橫截面相同的導線，剛性導線0.14 mm2 ... 1.5 mm2

2根橫截面相同的導線，柔性導線0.14 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管0.14 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管0.5 mm2 ... 1 mm2

標稱電流24 A

最大負載電流24 A (當連接截面積為4 mm2的導線時)

額定電壓500 V

額定橫截面2.5 mm2

環境條件

環境溫度（運行）-60 °C (最高工作溫度參考衰減曲線)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3045509

包裝單位10 pc

最小訂貨量10 pc

銷售關鍵代碼BE1144

產品關鍵代碼BE1144

GTIN4046356055703

單件重量（含包裝）58 g

單件重量（不含包裝）58 g

原產地TR
