產品應用 | GTI產品在住宅廚衛排氣道檢測方面的應用

引言

為進一步規范住宅煙氣集中排放系統的設計、施工與驗收，保證工程質量， 推動住宅高質量發展，做到安全適用、經濟合理、保證質量等要求，各地紛紛出臺相關地標規程，GTI系列檢測儀器憑借其精準與高效，成為落實新規、保障質量的理想選擇。

01氣密性測試：預防漏風，保障排放效率

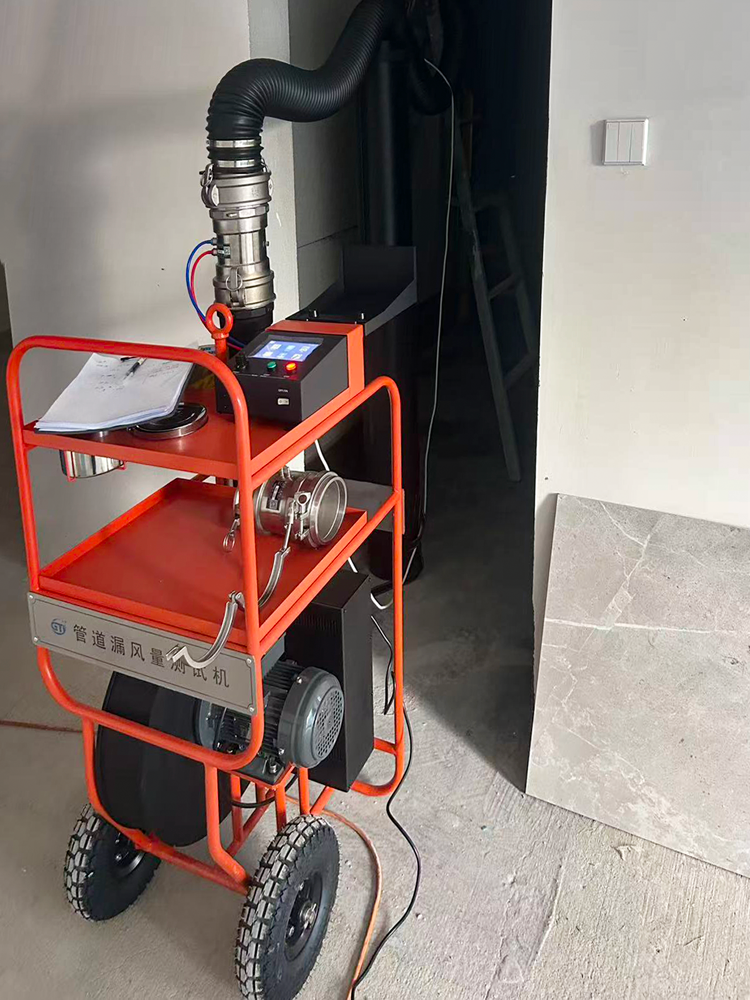

在排氣道安裝完成，風帽、閥門安裝前進行。采用管道漏風量測試機DALT6900/DALT6910，向被測排氣道內打壓，達到一定壓力后穩定并保持1min 后，開始讀數。每隔1min讀取儀器示值，讀取3次值，取平均值，作為氣密性漏風量測量結果，檢測值須≤0.1056*P^0.65法規內置，儀器會直接出具測試結果，無須二次計算。

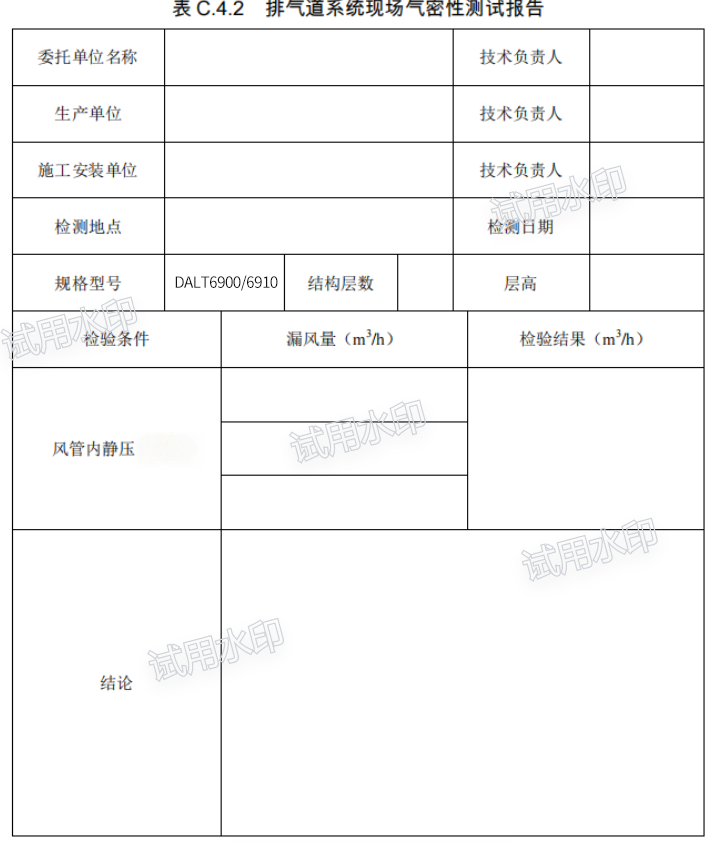

檢測數據及結論須記錄，檢測報告可參考下表：

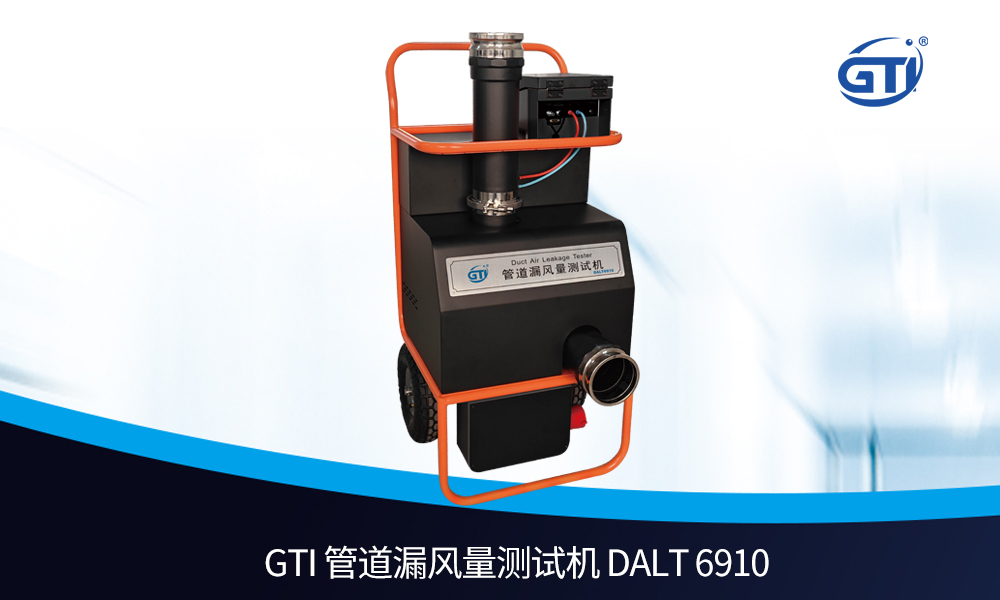

管道漏風量測試機DALT6910

GTI管道漏風量測試機DALT6910專業版用于空調風管、消防風管及密閉空間的漏風量測試，可對分段管道和整個系統安裝后的總管道進行檢測，保證系統的工作效率，避免能源浪費。

儀器集成了歐美及國內風管行業多種現行測試標準，根據相關的鑒定標準進行檢測后，可直接確定管道的密封性是否合格。通過外接打印機可實現打印功能，且整機尺寸小，重量輕，家用轎車后備箱即可裝載運輸，可測流量范圍更大，高效便捷，省時省力。觸摸屏一體化操作，LCD彩屏顯示，良好的人機交互界面可實現測試全過程操作。

02通風性能測試：精準測量，提升排風效果

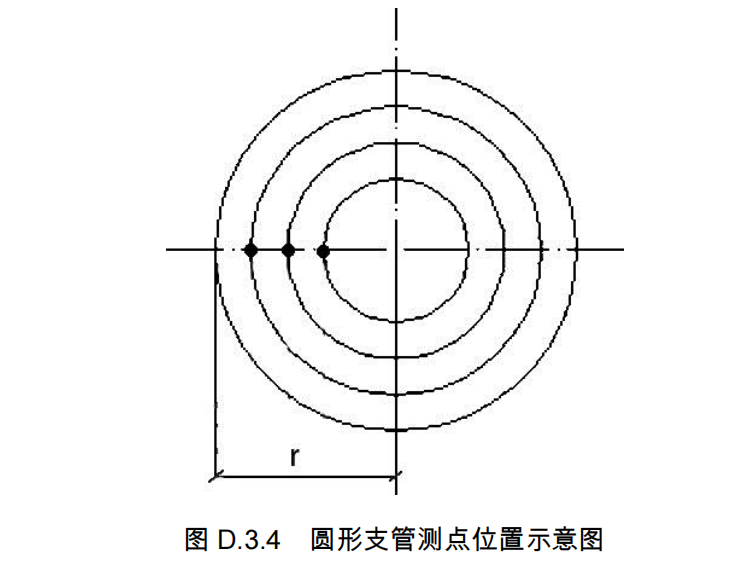

在無風、無雨雪的天氣條件下，按照測試工況均勻分布測試開機層風機，采用手持式微差壓計型號GTI115+皮托管，在截面按下圖分別測試測點風速，每測點應距截面外壁 0.1r、0.3r、0.6r，不同位置處測量3 次，以各測點風速測量值的平均值作為截面平均風速，以風速算風量，GTI115內置該算法，可以直接得到風量。

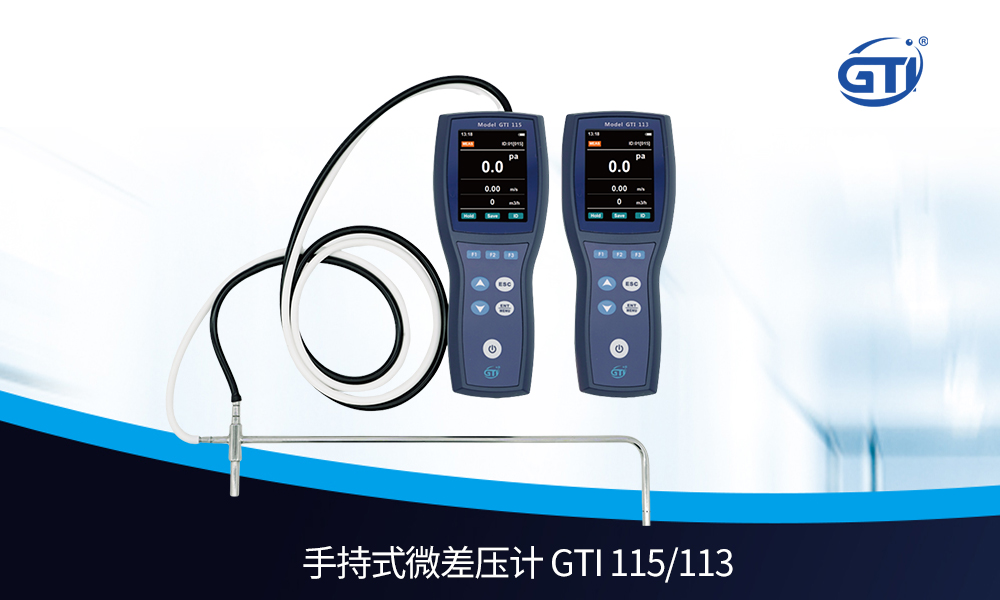

手持式微差壓計GTI115/113

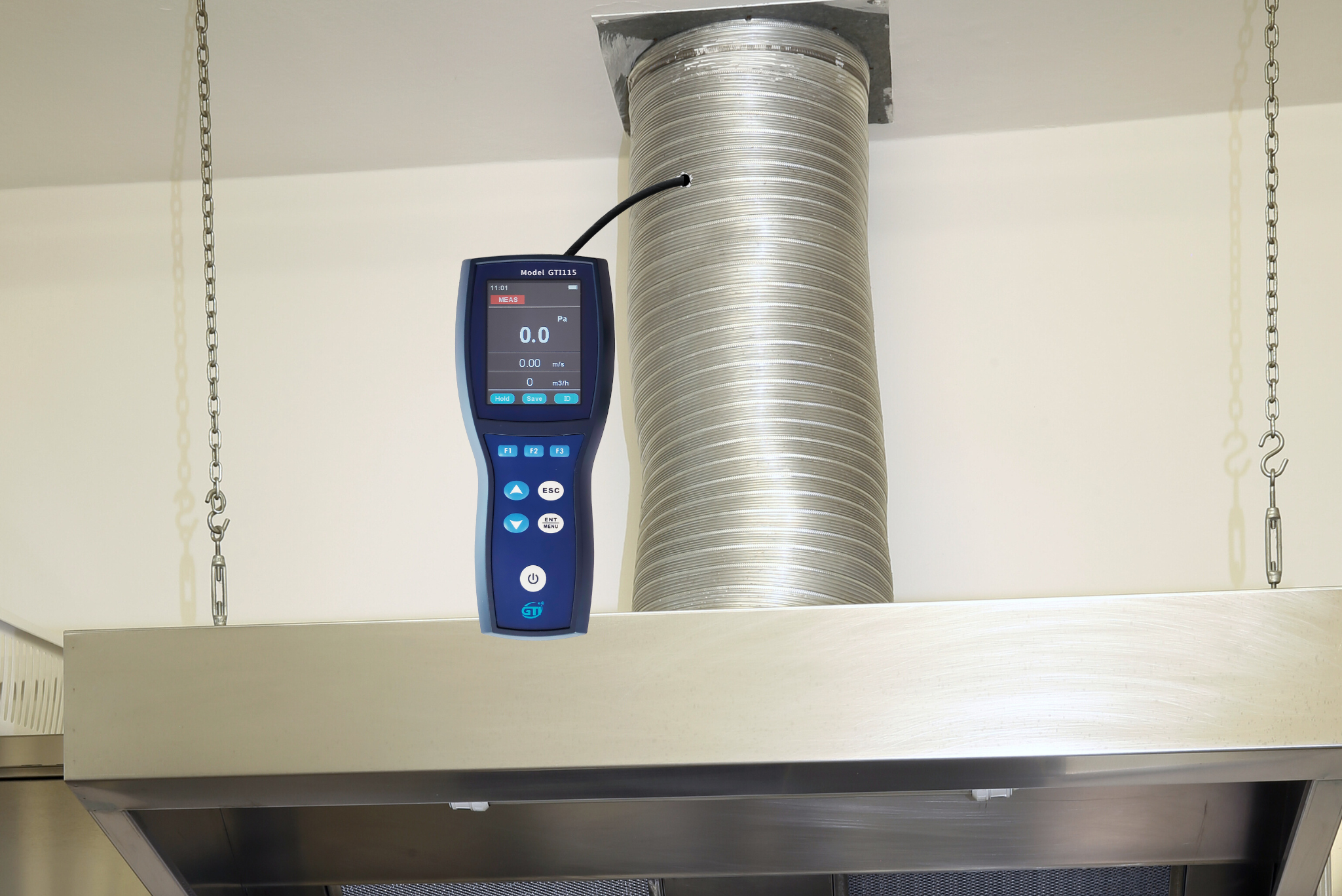

GTI115/113是測量精度高的便攜式微差壓計，并可用于非腐蝕氣體的皮托管式風速儀。

適用于高效出風口、管道出風口等風速值，是醫院、潔凈室、實驗室、暖通空調、壁掛式燃氣壓力測試或標定壓力的理想儀器。具有數據儲存功能和導出功能，更加方便用戶使用。

03其他測試

防竄煙，防倒灌

耐火試驗

屋頂風帽現場避風性能

總結

以上要求適用于新建、擴建和改建的建筑高度不大于 100m 的 住宅廚房、衛生間排氣道系統，且由于地標各不相同，檢測側重點不同，以上為代表性檢測項，在各地市的應用中，視各地區的地方標準，做對應檢測即可，如浙江省明確指出水泥制品排氣道采用煙霧法檢測防竄煙，防倒灌，不銹鋼排氣道系統須檢測道漏風量。

地標浙江-DBJ33/T 1289-2022住宅廚房混合排氣道系統應用技術規程；地標山東-DB37 /T 5081-2024住宅煙氣集中排放系統技術標準；京津冀三地互認共享J16312-2022（北京DB11/T 1979-2021，天津DB/T29-100-2022，石家莊DB13/T 8479-2022）；更多檢測要求，注意事項，歡迎私信我們。
