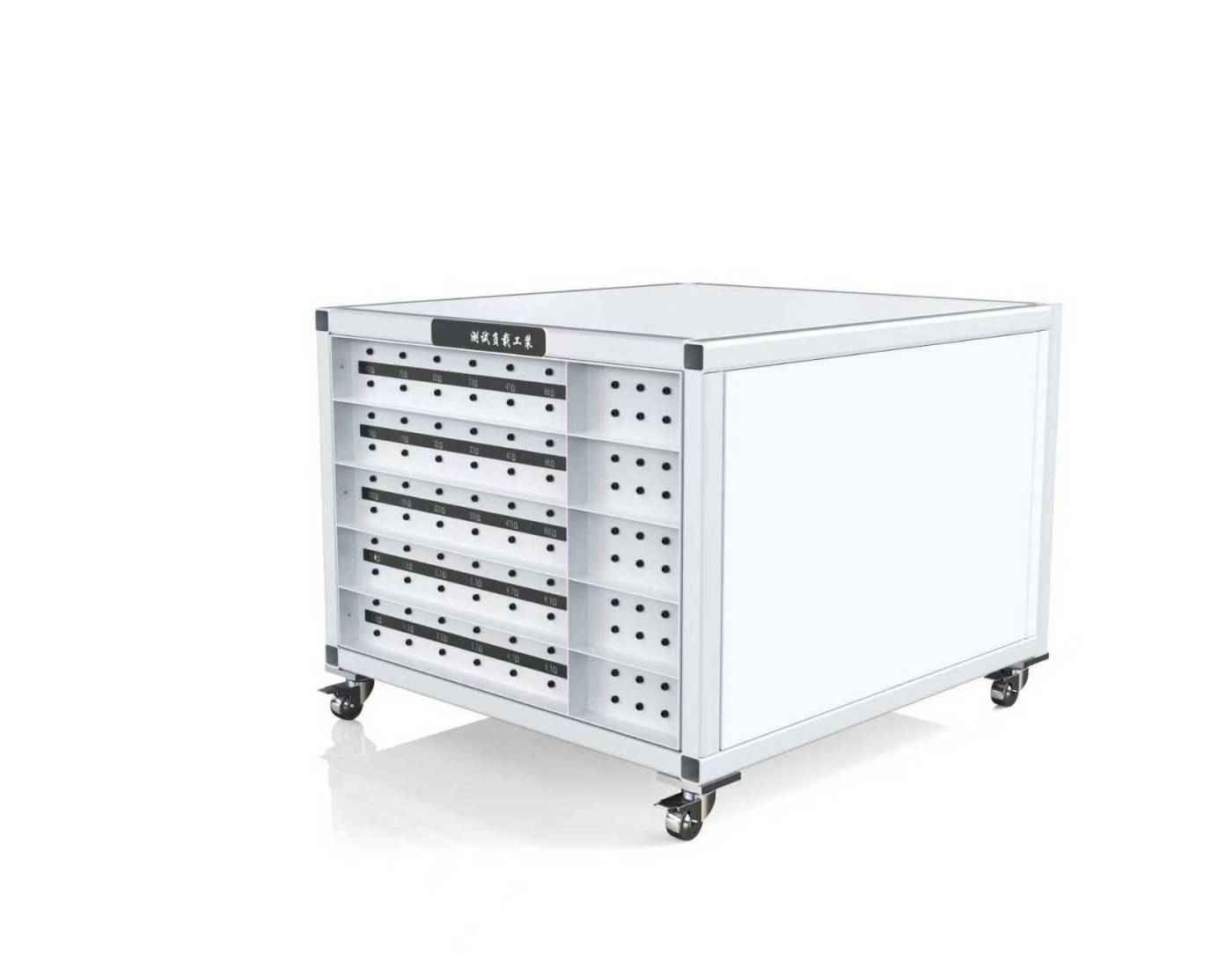

SRT-G87 測試負載工裝介紹 專注儀器多年

測試負載工裝是一種用于模擬真實工作環境中負載條件的專用設備或裝置，通過精確控制電氣參數，為被測設備提供可控的負載環境。其核心目的是驗證設備在特定負載下的性能、穩定性、可靠性及安全性，廣泛應用于電源、電機、通信設備、新能源系統等領域的研發、生產與維護環節。

一、原理

負載模擬技術：

電阻性負載：通過合金電阻元件或功率電阻消耗電能，轉化為熱能，模擬純阻性負載。

電感性負載：利用電感線圈產生感抗，消耗無功功率，模擬電機、變壓器等感性設備。

電容性負載：通過電容器組提供容抗，補償或模擬容性負載。

綜合性負載：結合電阻、電感、電容，模擬復雜負載。

功率控制技術：

閉環反饋系統：通過實時采樣電壓、電流、功率等參數，與設定值比較并調整負載功率，確保穩定性。

多級并聯設計：功率模塊采用多級并聯，配合液冷或風冷散熱系統，支持大電流承載與長時間穩定運行。

二、特點

動態響應能力：

開關電源測試要求負載工裝模擬快速電流變化。通過優化柵極驅動電路、疊層母排設計及預測控制算法。

模塊化與智能化：

功率模塊、控制模塊、接口模塊標準化設計，支持靈活配置與擴展，避免重復投資。

集成數字并機接口，支持同型號負載箱并機統一控制，智能管理系統可設定缺相、過欠壓保護，自動停機并報警。

安全與環保：

采用固態繼電器實現無觸點開關控制，避免電弧產生；強制風冷或液冷散熱系統確保長時間運行安全。

三、應用領域

電源設備測試：

發電機組：驗證空載到額定負載的電壓/頻率穩定性、過載保護響應速度及并聯運行同步性。

UPS電源：檢測帶載能力、工作效率及孤島效應保護功能，確保電網故障時關鍵設備不間斷運行。

開關電源：測試負載調整率及空載/負載損耗，評估能效等級。

電機與驅動系統：

直流/交流電機：模擬啟動、調速、制動等工況，測試性能與效率。

伺服驅動與機器人系統：檢測動態響應特性，確保實際運行可靠性。

新能源領域：

太陽能逆變器：測試防孤島效應保護、諧波抑制能力及并網穩定性。

電動汽車充電樁：模擬復雜非線性負載特性，驗證充電效率與安全性。

儲能變流器：評估電池續航時間、切換瞬間的電壓波動及恢復能力。

通信與數據中心：

通信基站電源：驗證帶載能力與冗余系統負載分配均衡性，保障網絡電力供應可靠性。

科研與教育：

高校與研究機構用于電力電子技術研究，如非線性負載模擬、電網諧波污染分析等。

工業自動化產線：

集成到生產線中，實時監控產品質量，減少返工與浪費，提升生產效率。
