1 項目背景

某化工原料生產企業面臨產線自動化升級的迫切需求。原有產線采用多臺DEVICENET接口的現場設備，包括溫度傳感器、流量計和閥門控制器，這些設備已穩定運行多年。新引入的西門子S7-1500系列PLC采用PROFINET工業以太網協議，如何實現新舊系統的無縫對接成為技術難題。生產環境要求24小時連續運行，傳統設備更換方案成本高昂且停產損失巨大。

 2 解決方案

我們選擇采用PROFINET轉DEVICENET協議轉換網關作為核心組件。該網關具備PROFINET從站功能，可直接接入西門子PLC系統；同時提供完整的DEVICENET主站功能，能夠管理原有設備網絡。具體配置中，網關支持最多63個DEVICENET從站節點，傳輸速率可配置為125/250/500Kbps，適應不同距離的現場布線要求。

在實際配置中，我們特別注意了化工環境的特殊要求：網關采用寬溫設計（-40℃~75℃），符合化工防腐蝕標準，所有接口均做了隔離保護，防止現場電氣干擾影響通信穩定性。

3 實施過程與原理拓撲

實施分為三個階段：步驟一進行設備識別與地址映射，將原有DEVICENET網絡的12臺設備（包括4臺反應釜溫度控制器、3臺原料流量計、5臺輸送閥門）重新編址；其次在TIA Portal中配置網關的GSDML文件，建立數據交換區；最后進行在線調試和信號驗證。

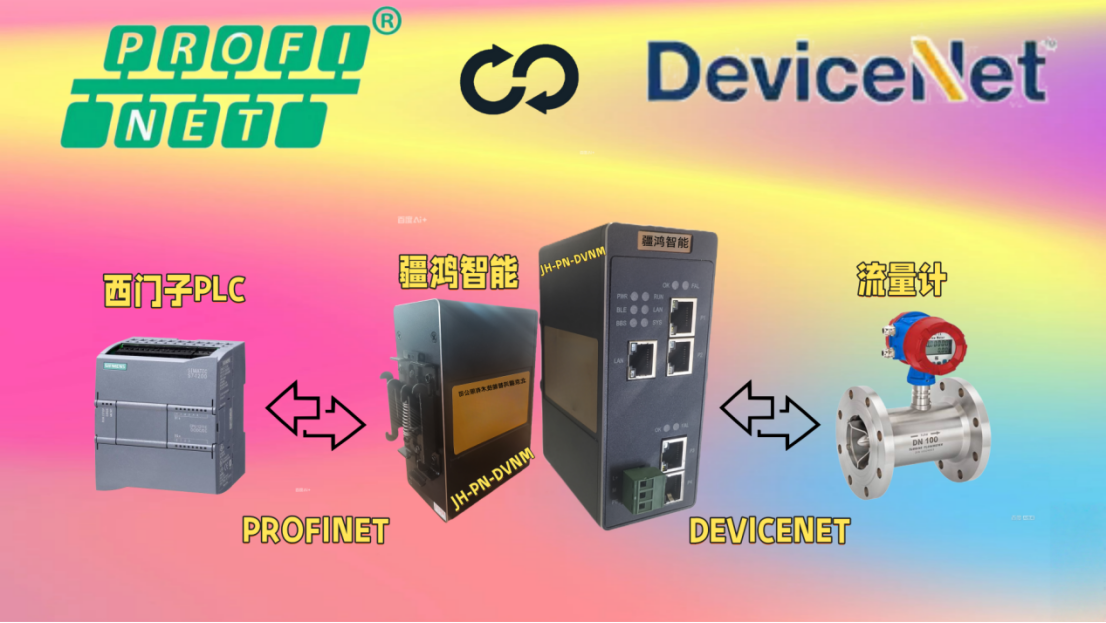

拓撲結構呈現三層架構：上層為西門子S7-1500 PLC（PROFINET控制器）-中間層為協議轉換網關（PROFINET從站/DEVICENET主站）-底層為原有DEVICENET現場設備。數據流向為雙向透明傳輸，PLC無需額外編程即可訪問原有設備數據，程度降低了系統復雜性。

 4 應用效果與實施對比

項目實施后，系統集成效果提升。數據采集周期從原來的500ms縮短至32ms，關鍵反應釜溫度控制精度提高40%。維護人員通過統一的PROFINET網絡即可監控所有設備狀態，無需額外維護DEVICENET主站設備。

經濟性方面，相比全面更換DEVICENET設備的方案，本次改造節約直接成本約75萬元，避免停產損失約15天。系統可靠性測試顯示，連續運行90天無通信中斷故障，網關平均時間達到10萬小時標準。

 5 行業推廣與前景展望

這一方案在化工、制藥等流程工業中具有廣泛適用性。據統計，國內仍有超過30%的化工企業使用DEVICENET等傳統現場總線，面臨類似的升級困境。協議轉換網關提供了平滑過渡的路徑，既保護了既有投資，又實現了技術升級。

未來隨著工業物聯網發展，此類網關可進一步集成邊緣計算功能，實現設備數據的本地預處理和云端同步。在新建項目中，也可作為多元化設備集成的標準方案，提升生產線設備選型的靈活性。

總結

本次應用實踐展現了協議轉換技術在工業自動化升級中的創新價值。通過“橋梁式”的網關設計，我們實現了不同代際技術的有機融合，突破了傳統升級方案“全盤更換”的思維局限。這種基于兼容性的創新，不僅降低了升級成本，更縮短了系統切換的過渡期，為傳統制造業的數字化轉型提供了可復用的技術路徑。在工業4.0的背景下，如何讓新舊設備協同工作，其意義已超越技術本身，成為衡量企業智能化改造能力的重要標尺。
