音叉液位開關工作原理及故障分析處理

音叉液位開關作為一種可靠的液位監測設備，廣泛應用于工業自動化領域，特別是在石油化工、制藥、食品加工、污水處理等行業。音叉液位開關通過振動原理檢測液位變化，其高可靠性和適應性使其在惡劣環境中得到了廣泛應用。

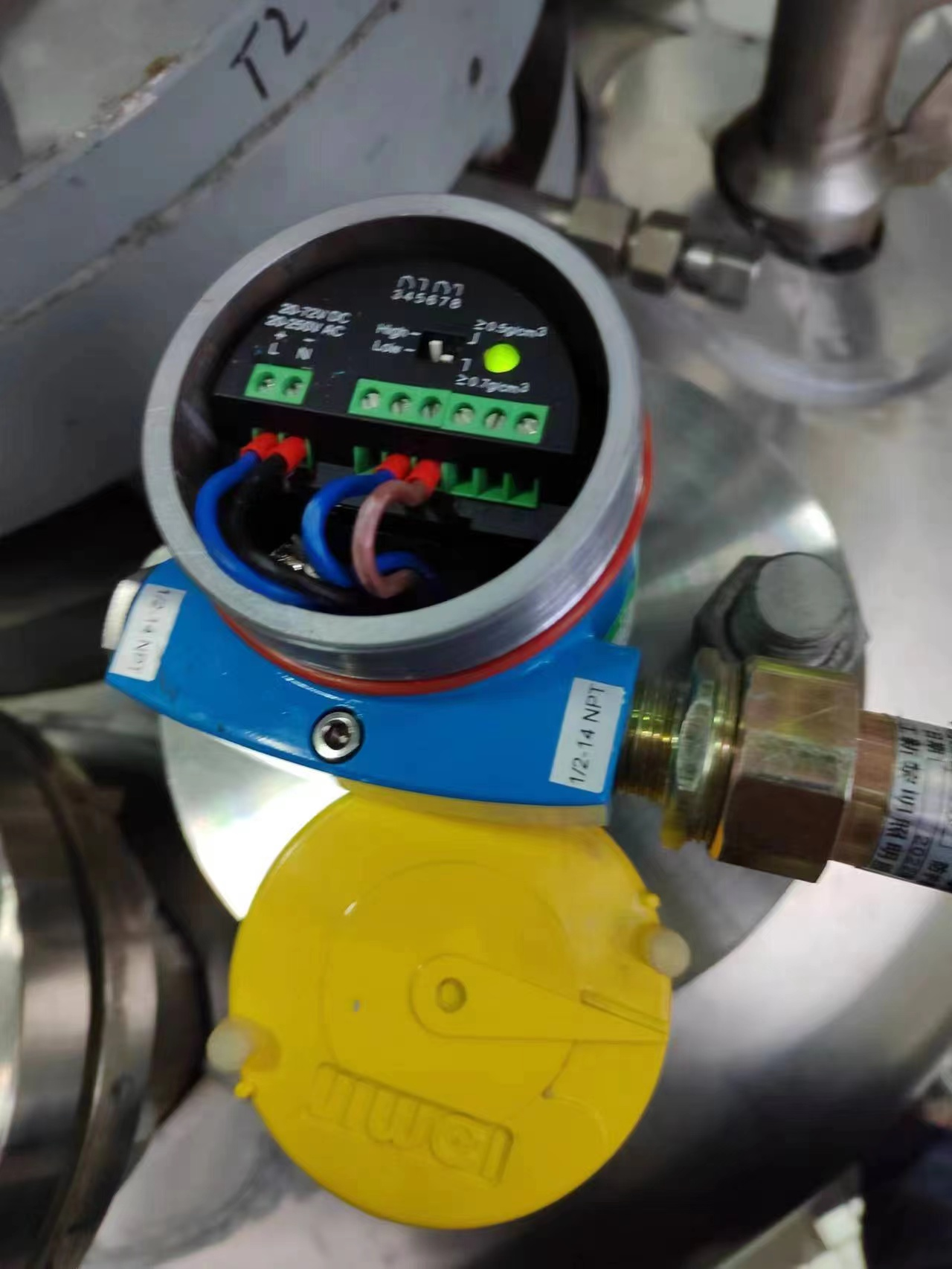

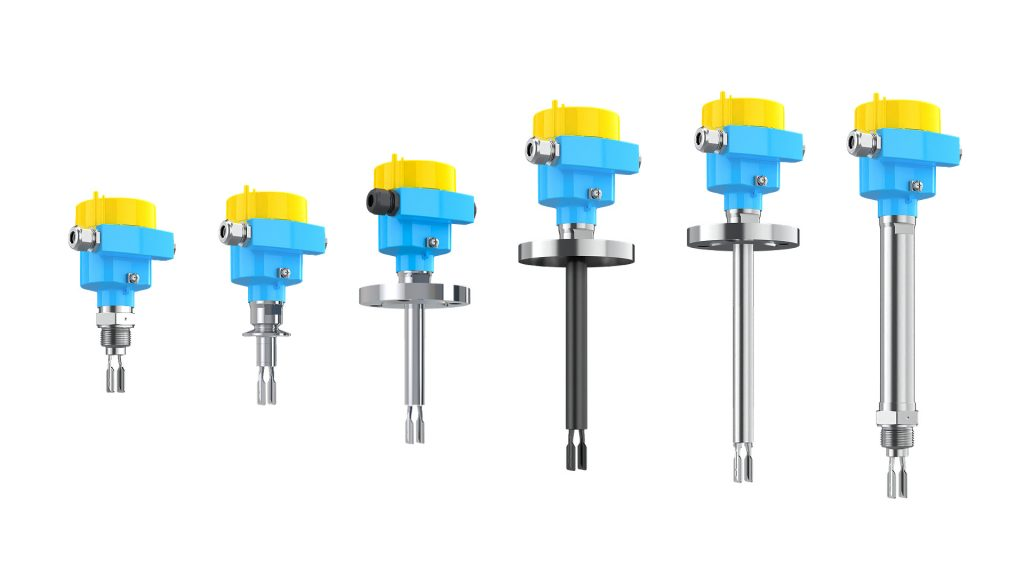

音叉液位開關

本文將介紹音叉液位開關的工作原理、常見故障及其處理方法，并結合選型注意事項，為工程師提供更全面的技術參考。

一、音叉液位開關的工作原理（ Working Principle of Tuning Fork Level Switches）

音叉液位開關的工作原理基于物理學中的共振現象。當音叉的振動受到液體介質的影響時，其振動頻率會發生變化，進而引發開關動作。音叉液位開關內置的振動傳感器能夠準確地檢測振動頻率的變化，當液體介質接觸音叉時，液體的密度、粘度等特性影響音叉的振動頻率，從而改變其共振狀態。音叉液位開關能夠檢測到這一變化，并根據設定的閾值觸發開關動作。

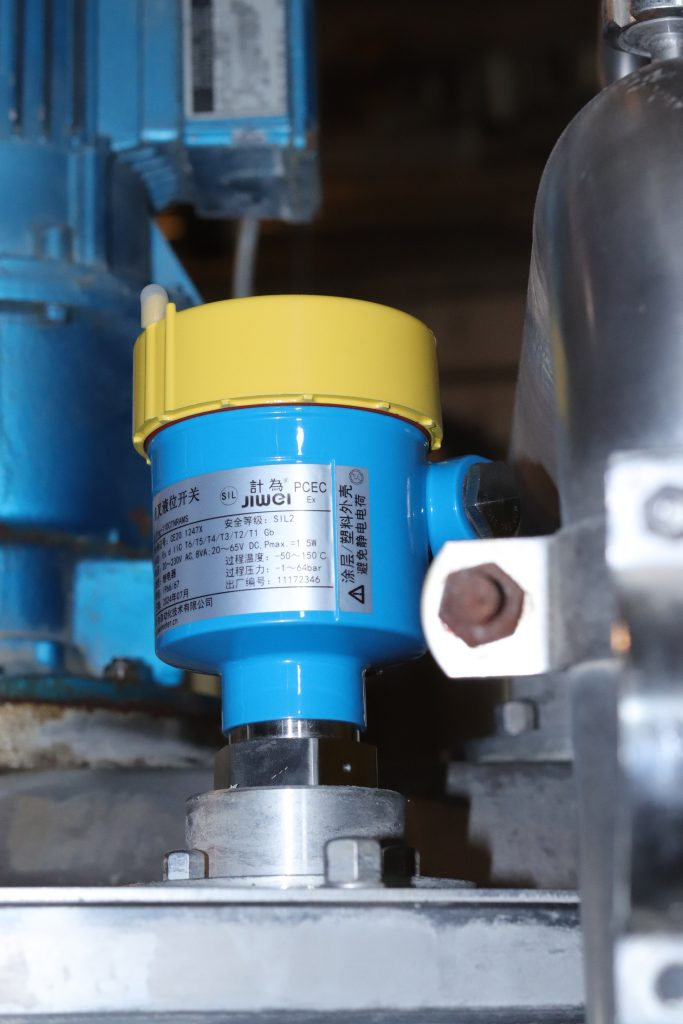

音叉液位開關內置的振動傳感器能夠準確地檢測振動頻率的變化

1. 振動激勵：音叉液位開關內部的音叉被激勵器激發，開始以固定頻率進行振動。

2. 液體干擾：液體接觸音叉時，液體的密度和粘度改變音叉的振動特性。

3. 頻率變化觸發：音叉的振動頻率變化經過電子系統檢測后，與預設閾值對比，若變化達到設定標準，則觸發報警或控制信號。

音叉液位開關具有很高的穩定性，其工作原理不容易受液體的電導率、溫度、壓力等因素的影響。

二、音叉液位開關的應用特點（Application Features of Tuning Fork Level Switches）

音叉液位開關具有以下幾個突出的應用特點：

1. 高可靠性與長壽命

   計為音叉液位開關的結構簡單，沒有活動部件，避免了浮球開關容易磨損、卡滯的缺陷，具有較低的故障率和較長的使用壽命（Lu et al., 2020）。

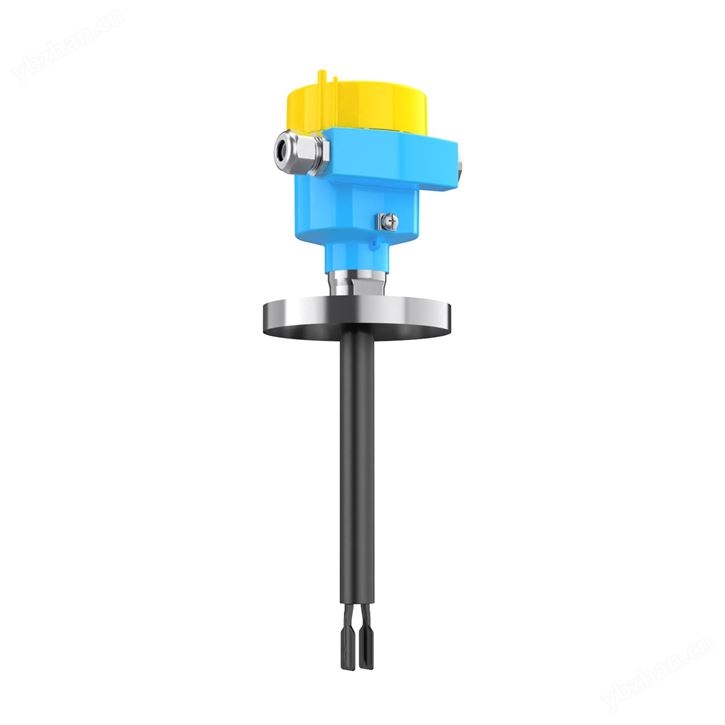

   音叉液位開關的結構簡單，沒有活動部件


2.高靈敏度

音叉液位開關能夠在非常小的液位變化下就做出反應，其高靈敏度使其能夠精確監控液位的變化。這對于需要精確控制液位的應用場合尤其重要，例如在化學反應釜中，過高或過低的液位都可能導致嚴重的安全問題。

3. 適用性廣泛

音叉液位開關適用于多種液體介質，包括水、油、酸堿溶液、化學液體等，不受液體的電導率、溫度、粘度等因素影響（Panchal & Reddy, 2019）。

4. 安裝簡便

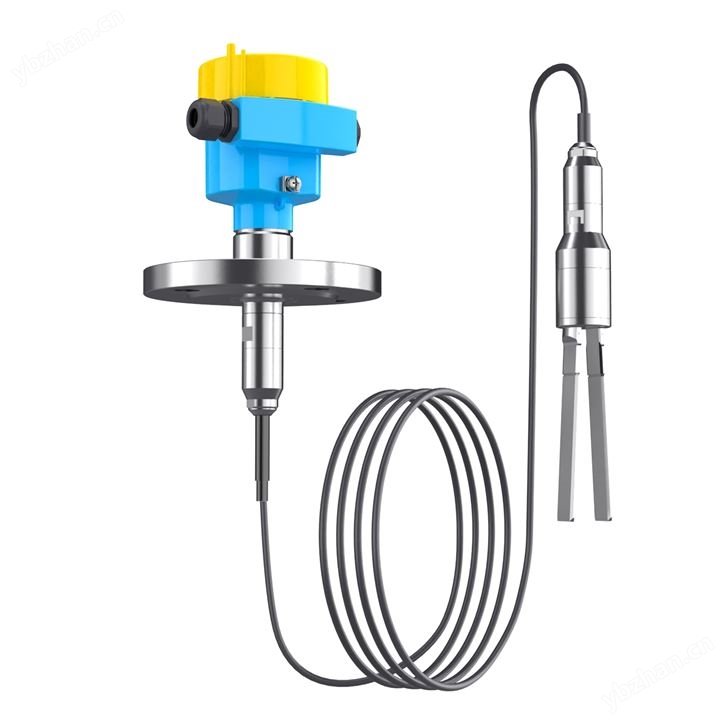

音叉液位開關可通過螺紋或法蘭直接安裝在容器或管道中，安裝過程簡單，不需要復雜的調試（Zhang et al., 2018）。

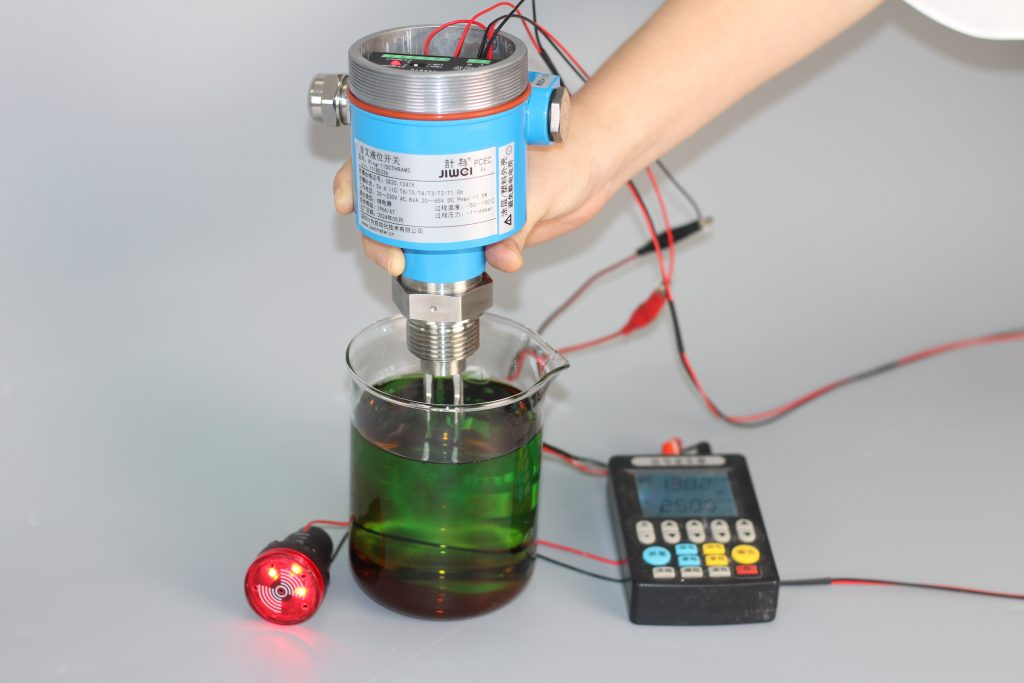

                         音叉液位開關可通過螺紋或法蘭直接安裝在容器或管道中

三、音叉液位開關的選型注意事項（Selection Considerations for Tuning Fork Level Switches）

在選型音叉液位開關時，必須考慮到現場工況和液體介質的性質。以下是選型時應注意的幾個關鍵因素：

1. 工況要求

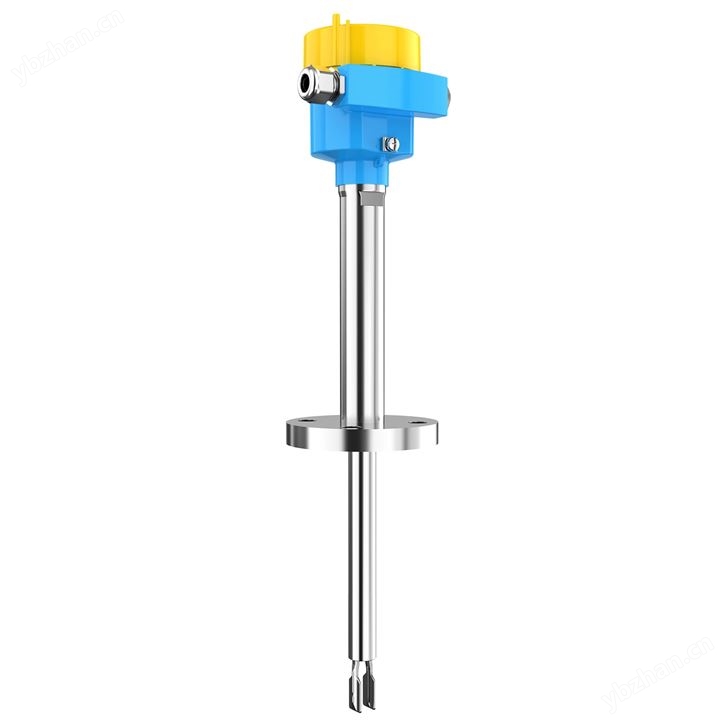

   在選型時，首先要確認現場的過程壓力、溫度、介質的化學性能等工況參數。不同的液體介質可能要求不同的材質、耐溫、耐壓性能的音叉液位開關（Panchal & Reddy, 2019）。例如，對于高溫、高壓的工況，可能需要選擇具備耐高溫、耐腐蝕材料的音叉液位開關。

2. 安裝方式

   音叉液位開關既可水平安裝，也可垂直安裝。水平安裝時，叉體面應與液體升降或流動的方向平行，避免液體流動方向?qū)σ舨娈a(chǎn)生影響（Panchal & Reddy, 2019）。同時，安裝位置應遠離進料口，以避免液體的沖擊對開關造成損壞。

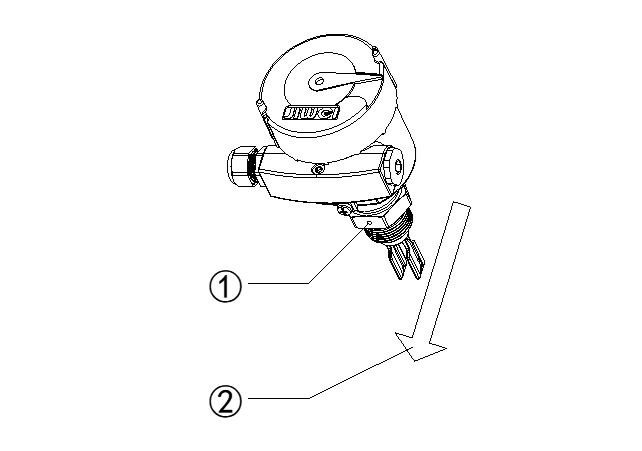

   叉體面應與液體升降或流動的方向平行，避免液體流動方向?qū)σ舨娈a(chǎn)生影響
   ①螺紋連接的標志點 ②介質流動方向





3. 限位報警功能設置

   音叉液位開關通常具有溢流保護和防干運行兩種限位報警功能。應根據實際工況要求調節高低位模式（High/Low），確保液位開關在特定液位觸發報警或控制信號（Zhang et al., 2018）。

4.

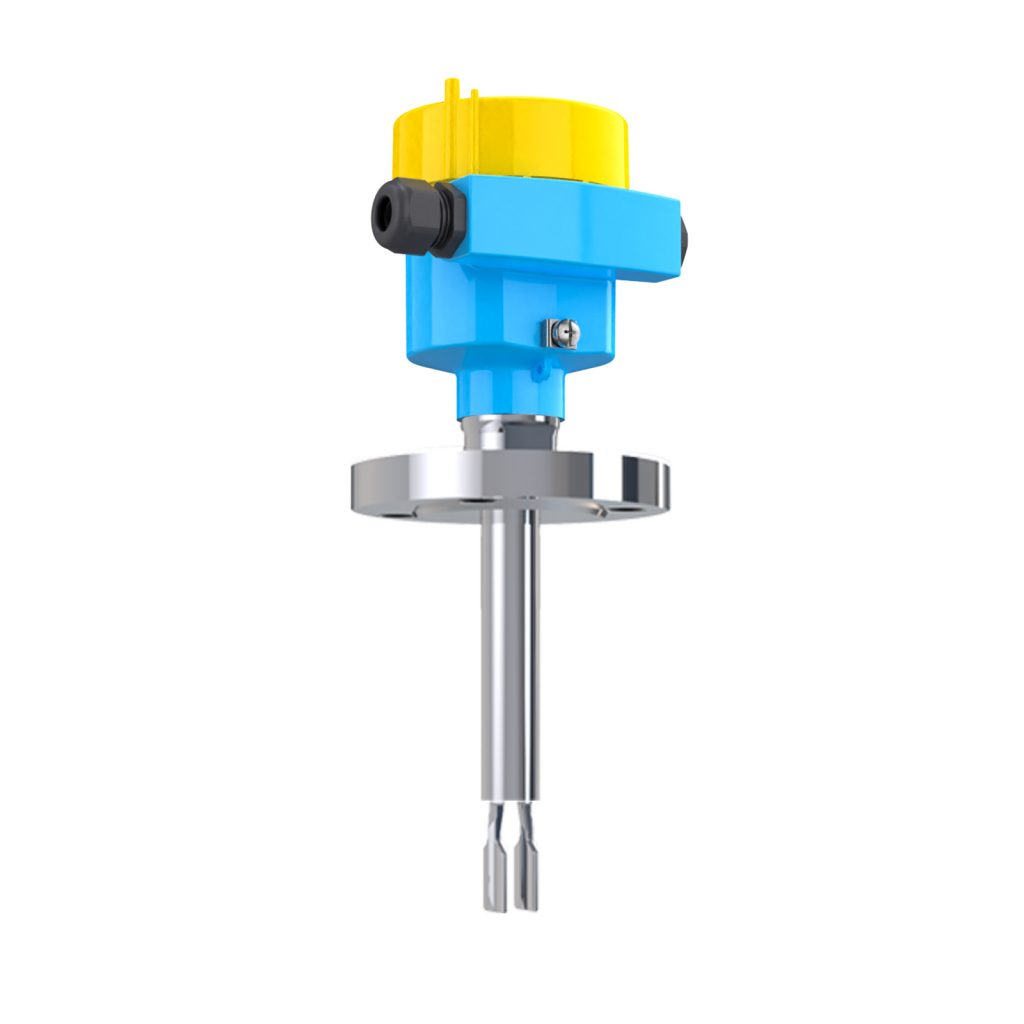

   音叉液位開關應根據實際工況要求調節高低位模式（High/Low）


四、音叉液位開關的常見故障及處理方法（Common Faults and Troubleshooting Methods for Tuning Fork Level Switches）

盡管音叉液位開關具有較高的可靠性，但在使用過程中，仍可能遇到一些常見故障。以下是幾種典型的故障類型及其分析與處理方法。

1. 無法觸發或信號延遲

故障現象：液位變化時，音叉液位開關未能及時觸發信號或觸發信號出現延遲。

原因分析：

• 液位變化過慢：液位變化過慢，未能在開關的響應時間內引起明顯的頻率變化（Panchal & Reddy, 2019）。

• 音叉表面結垢或沉積物：液體中的固體顆粒、沉積物或結垢可能會附著在音叉上，影響其振動頻率。

• 安裝位置不當：音叉液位開關的安裝位置若不合適，可能導致液體未能有效接觸音叉，進而影響信號的觸發。

處理方法：

• 確保液位變化符合設備的響應時間要求，必要時可選擇響應速度較快的音叉液位開關型號。計為音叉液位開關可以根據具體的應用需求，調節音叉的靈敏度和響應時間。在液位變化較慢的情況下，音叉液位開關的頻率響應特性可以調整，使其更加敏感，能夠更好地捕捉到微小的液位變化。

• 定期清潔音叉，避免沉積物或結垢影響振動。

• 檢查安裝位置，確保音叉處于液位變化的有效區域。

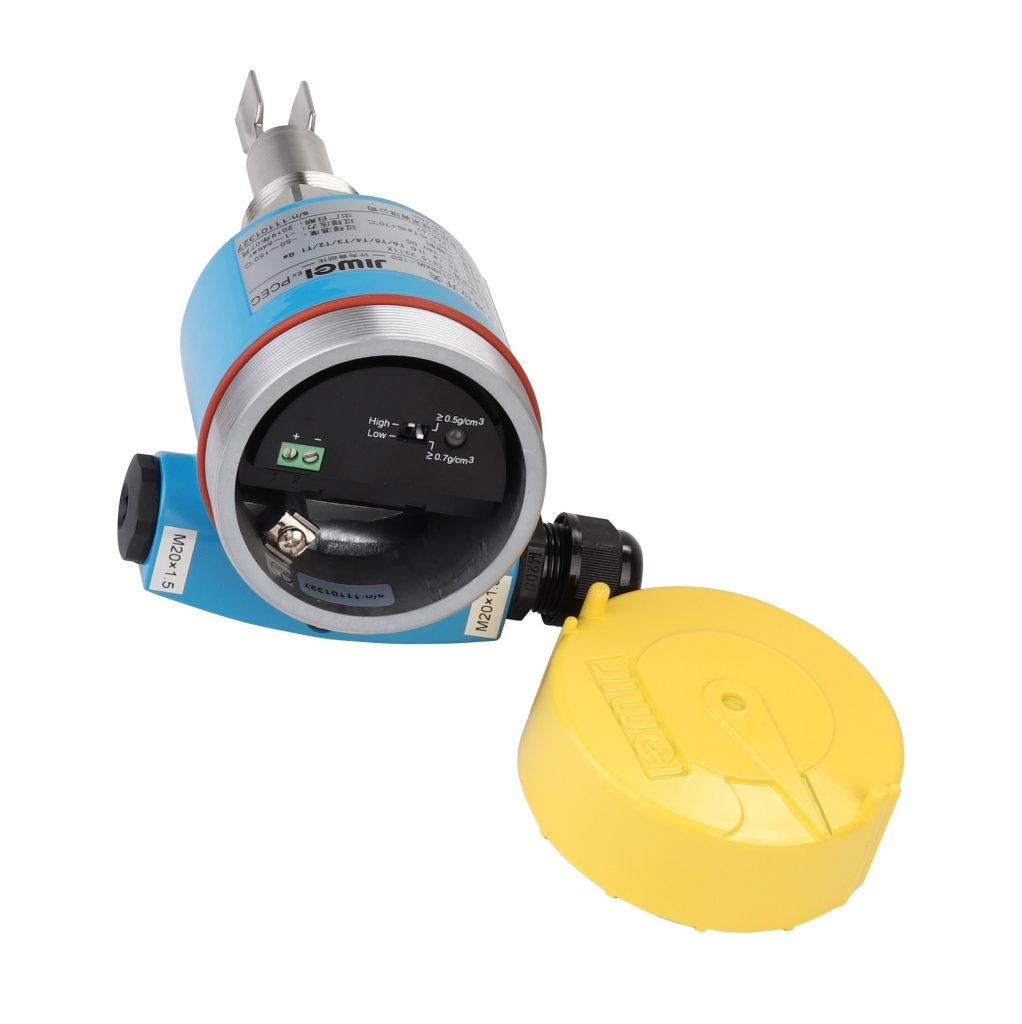

     計為音叉液位開關可以根據具體的應用需求，調節音叉的靈敏度和響應時間

2. 頻繁報警或誤觸發

故障現象：音叉液位開關頻繁觸發報警或誤動作。

原因分析：

• 氣泡或泡沫干擾：液體中氣泡或泡沫可能干擾音叉的振動頻率，導致誤報警（Lu et al., 2020）。

• 液體粘度或固體雜質：高粘度或含固體顆粒的液體可能影響音叉的振動模式，導致誤動作。

• 電磁干擾：外部電氣設備可能產生電磁干擾，影響音叉液位開關的正常工作。

處理方法：

• 在音叉附近安裝氣泡消除裝置，避免氣泡或泡沫對振動的影響。

• 使用適應高粘度或含顆粒液體的音叉液位開關。

• 加強電氣隔離，避免電磁干擾。

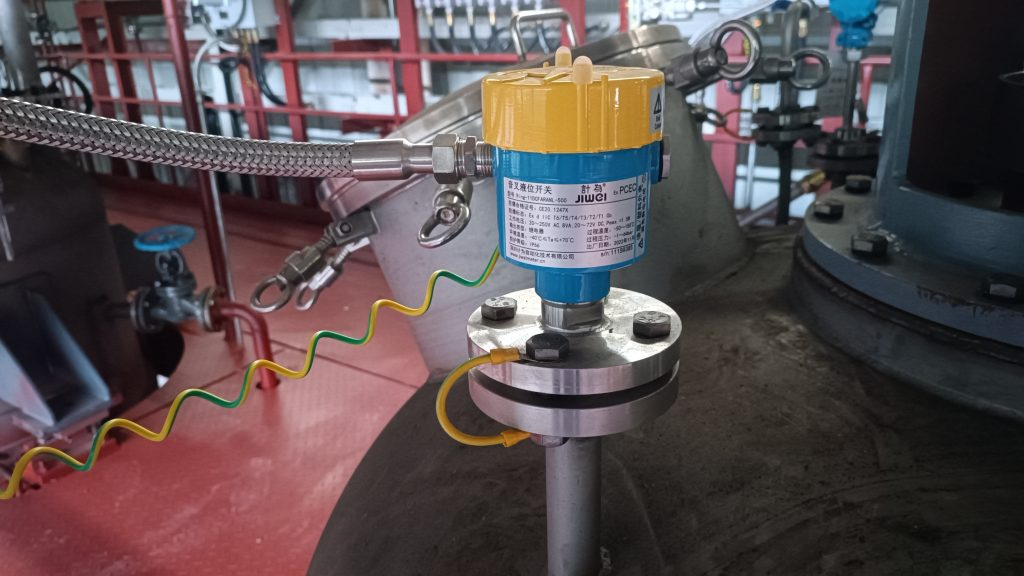

                                                        加強電氣隔離，避免電磁干擾

3. 液位顯示不準確或反應遲緩

故障現象：音叉液位開關顯示的液位與實際液位不符，或反應過于遲緩。

原因分析：

• 液體溫度變化：液體溫度變化過大時，可能影響音叉的振動特性（Rahman & Nagaoka, 2019）。

• 液體腐蝕性或粘性問題：液體中可能存在腐蝕性物質或較高粘度，導致音叉的振動特性發生偏移。

• 傳感器故障：音叉的傳感器可能發生故障，導致液位檢測不準確。

處理方法：

• 對于溫度變化較大的工況，溫度隔離結構是另一種有效的解決辦法。這種設計通過在音叉液位開關的外殼中使用隔熱材料，或者在音叉和環境之間加入溫度隔離層，減少外部溫度波動對音叉振動的直接影響。計為音叉液位開關外殼和探頭表面采用高性能隔熱設計，可以有效隔絕液體外界環境的溫度變化，減少溫度對音叉內部振動特性的干擾。

• 使用耐腐蝕或耐高溫材料，定期清潔音叉，保持其振動特性。

• 定期檢查和校準設備，及時更換故障部件。

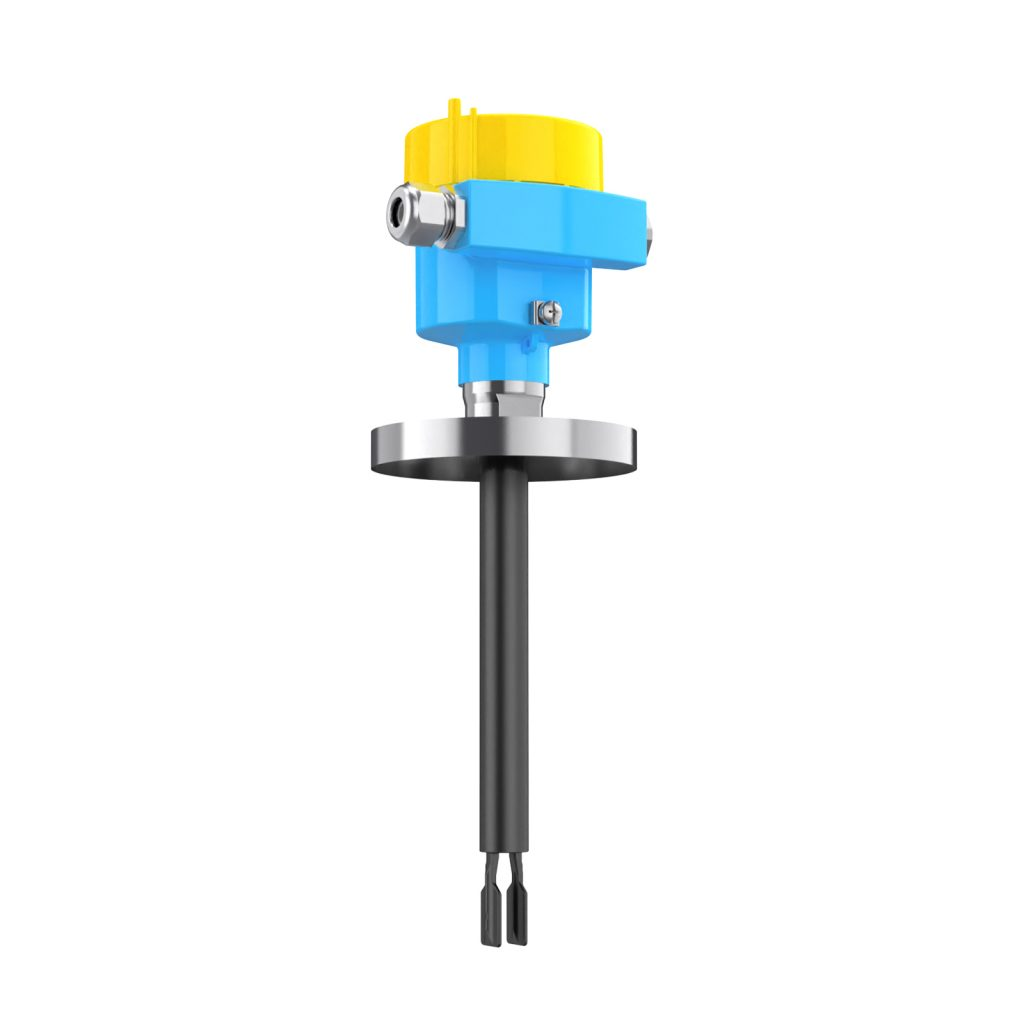

計為音叉液位開關外殼和探頭表面采用高性能隔熱設計

五、結語（Conclusion）

音叉液位開關作為一種高可靠性的液位檢測裝置，廣泛應用于多個工業領域。在選擇音叉液位開關時，應綜合考慮工況要求、液體介質的特性及安裝方式等因素，以確保設備的長期穩定運行。通過對常見故障的分析與處理，可以有效提高音叉液位開關的工作可靠性。隨著工業自動化需求的不斷增長，音叉液位開關的應用前景將更加廣闊。
