RS-485與多傳感器連接方法與關鍵技術

來源：上海實潤實業有限公司 2025年12月04日 11:17

一、連接拓撲選擇

?手拉手菊花鏈拓撲?

使用屏蔽雙絞線（推薦RVSP2*0.5型號）串聯所有傳感器，禁止星型或樹形連接以避免信號反射。

總線首尾端需并聯120Ω終端電阻，中間節點不接電阻。

?擴展方案?

?設備數量限制?：單總線理論支持247節點，但超過32節點時輪詢周期＞2分鐘，需通過中繼器分割總線

?分區域部署?：多個RS-485子網通過網關整合，降低單總線負載

二、硬件連接規范

?接線步驟?

傳感器A+/B-線嚴格對應總線極性，使用雙絞線降低共模干擾

獨立供電傳感器電源，避免共用轉換器VCC導致過載

?抗干擾設計?

線纜長度＞100米時加裝防雷模塊

強電磁環境采用鎧裝屏蔽層接地處理

三、通信協議配置

?參數設置?

統一波特率（常用9600/19200bps）、數據位（8位）、校驗方式（無校驗/偶校驗）、停止位（1位）

?輪詢機制?

主站廣播請求指令，指定從站地址（Modbus RTU地址范圍1-247）

設置超時重發機制（建議300-500ms）

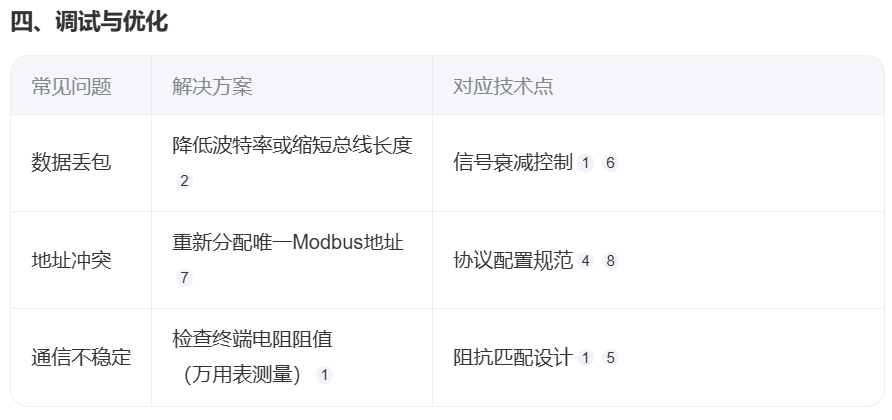

?實施案例?：

某污水處理廠通過菊花鏈拓撲連接58個水質傳感器，采用以下配置實現穩定通信：

總線分段：3條子網（每網≤20節點）通過RS-485集線器級聯

參數設置：19200bps/8N1，輪詢周期1.5秒

線纜：RVSP2×1.0屏蔽雙絞線，每段≤400米

（注：具體實施需結合傳感器協議手冊調整參數）
