直管段密度計與插入式音叉濃度計的區別與應用

直管段密度計與插入式音叉濃度計是工業過程中介質密度 / 濃度監測的兩類核心儀表，二者在測量原理、結構形式、安裝要求、適配工況等方面存在顯著差異，且各自對應不同的工業應用場景。以下從核心區別維度和典型應用場景展開詳細分析，并結合工業實際案例說明選型邏輯：

結合美國威盾 VTON 品牌的直管段密度計與插入式音叉濃度計具體型號、技術設計及實際應用案例，可從核心差異、針對性技術適配和典型場景應用三方面展開深度分析，清晰體現兩者的定位與選型邏輯，具體如下：

1. 核心差異對比（基于 VTON 產品特性）

   對比維度	威盾 VTON 直管段密度計	威盾 VTON 插入式音叉濃度計
   核心型號與原理	以科里奧利振動管系列為主（如 VTON 科里奧利在線密度計），采用雙金屬直管振動原理，介質充滿測量管流動時引發共振頻率變化，結合溫度補償計算密度，還可聯動換算濃度。	涵蓋短、中、長叉多型號，如適配不同工況的 40 - 120mm 叉長系列，通過音叉探頭在介質中的振動頻率變化測密度，再依據 ρ–C–T 曲線換算成 % 濃度、°Brix 等指標。
   精度與性能參數	密度精度達 ±0.0005~0.001 g/cm3，密度分辨率 0.0001 g/cm3，介質粘度需＜5000mpa?s，工作壓力＜1MPa，介質溫度適配 0 - 60℃，適合高精度計量場景。	密度精度為 ±0.001~0.002 g/cm3，響應時間達 1 秒級，可承受 200℃溫度與 4MPa 壓力，耐溫耐壓適配性更優，能應對多數工業動態工況。
   安裝與維護	需串聯在工藝管道中，安裝需切開管線，對安裝姿態和振動敏感，要求工況穩定，后續拆卸校準需停管，維護流程復雜。	通過法蘭或螺紋直接插入管道、罐體，無需改動管道結構；部分型號支持帶壓插拔，短叉型號還能減少介質附著，維護周期比直管段式大幅延長。

2. 針對性技術適配設計

• 直管段密度計：VTON 采用鈦合金等耐腐蝕材質制作測量管，搭配 4 線制模式及 RS485 - Modbus RTU 通訊，可直接接入工業控制系統，適配潔凈、低粘度介質的連續穩定測量。其獨特的振動管校準技術和溫度補償算法，能抵消工況中輕微溫度波動對精度的影響，常作為工業生產中的 “標準計量儀表”。

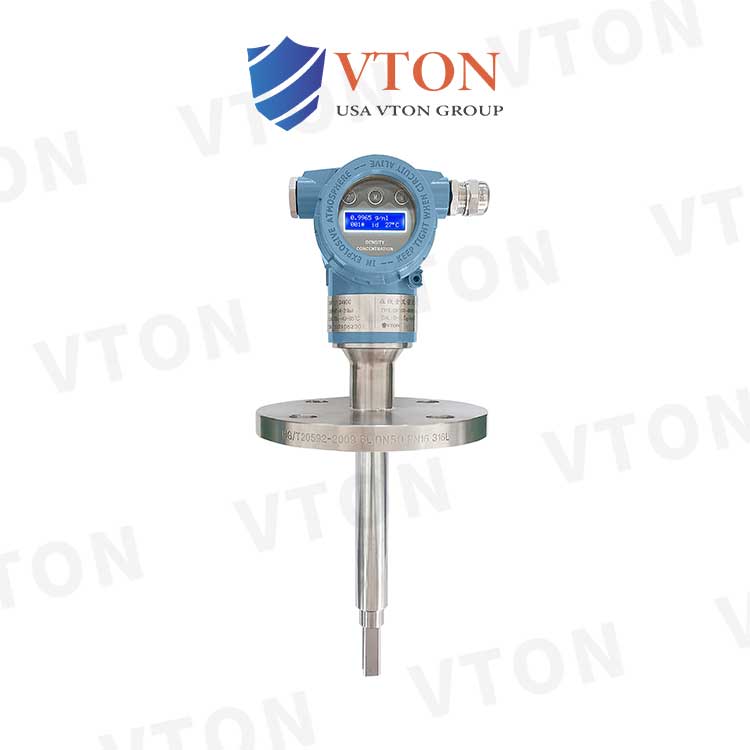

• 插入式音叉濃度計：針對復雜介質做了定制化設計。材質上可選哈氏 C22、C276 合金，還可加涂 PTFE 襯氟層，適配硫酸、鹽水等強腐蝕工況；結構上通過叉長差異化適配不同場景，如 40 - 60mm 短叉用于污水、漿液等含氣泡、易掛料介質，80 - 100mm 中長叉用于清潔化工溶液的高精度測量，搭配智能頻率識別算法減少氣泡干擾。

•

3. 典型行業應用案例

• 直管段密度計：多用于實驗室級工業場景和高精度調配工藝。例如在某精細化工企業的溶劑配比生產線，該密度計串聯在原料輸送管道中，實時監測混合溶劑密度，精度控制能讓溶劑配比誤差小，保障下游產品的純度一致性；在食品行業的標準溶液校準環節，其高精度特性可作為濃度檢測的基準設備，為生產中的音叉濃度計提供校準依據。

• 插入式音叉濃度計：是復雜工況的主力設備。在某造紙廠的堿液回收車間，選用 C276 合金材質的該儀表插入堿液儲罐，實時監測氫氧化鈉濃度并聯動 PLC 自動加藥，使濃度波動控制在 ±0.2% 以內，避免堿液濃度異常影響紙漿質量；在某制糖廠的蒸發結晶工段，短叉型音叉濃度計監測糖漿密度，既減少糖漿掛壁導致的測量漂移，又為結晶時間控制提供數據支撐，讓產品粒度均勻度提升；在某化工廠的硫酸回收工藝中，其哈氏合金材質的音叉密度計安裝在冷卻塔出口，長期運行仍保持 ±0.001 g/cm3 精度，無任何腐蝕損壞情況。
