測定金屬材料沖擊性能的方法-半自動擺錘沖擊

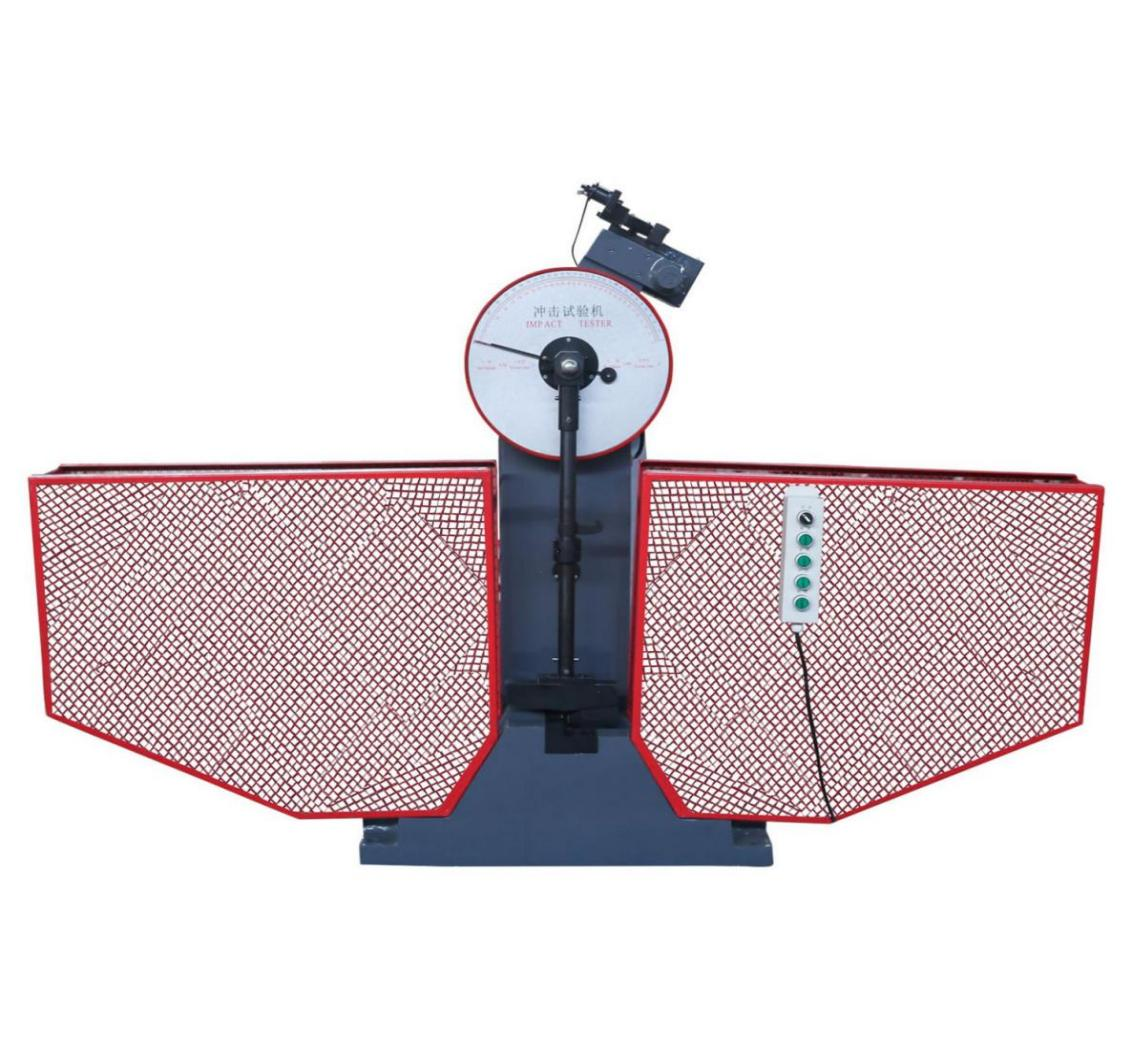

JB-300B型半自動擺錘沖擊試驗機性能說明：

JB-300B型是新一代擺錘沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況。

本機為半自動控制試驗機，操作簡單工作效率高，揚擺、沖擊、放擺電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。

符合國標

GB/T3808-2018《擺錘式?jīng)_擊試驗機的檢驗》，

GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》

GB/T18658-2018《擺錘式?jīng)_擊試驗機檢驗用夏比V型缺口標準試樣》

三、技術特點：

1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體C型；

2、沖擊刀采用螺釘安裝固定，更換簡單方便；

3、試樣簡支梁式支承；

4、主機裝有安全防護銷，并且配備了安全防護網；

5、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；

6、試驗機符合國標GB/T3808-2018《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。

四、技術指標：

1、沖擊能力范圍及顯示精度：

2、沖擊速度：5.2m/s

3、擺錘預揚角：150°

4、試樣支座跨距：40mm  70mm

5、支座鉗口圓角：R1.0~1.5mm

6、沖擊刀刃圓角：R2.0~2.5mm （ R8mm）

7、沖擊夾角30o

8、擺錘中心至沖擊點距離：750mm

9、標準試樣尺寸：10×10(7.5或5)×55mm

10、擺錘力矩： M300=160.7696N.m   M150=80.3848N.m

11、電源和功率：三相四線  50Hz   380V    250W

12、外形尺寸：2500×750×2000mm

13、角度準確度： 0.1°

14、重量： 約500K

設備主要配置：
