超聲波液位計調試步驟

超聲波液位計調試步驟

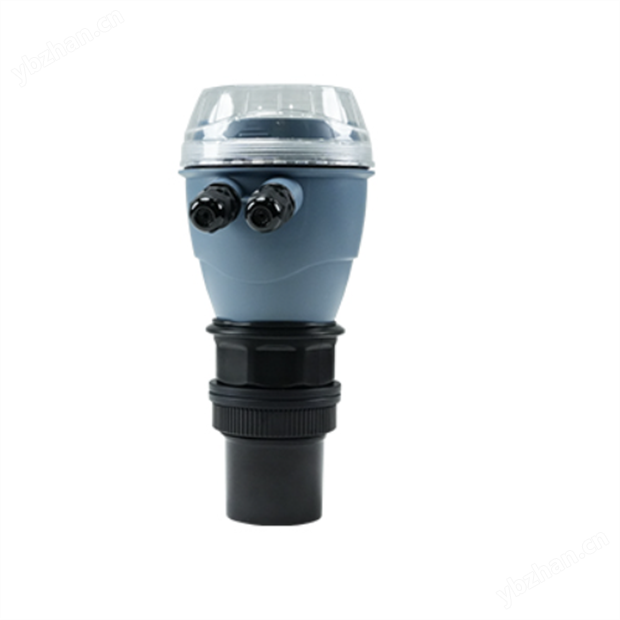

超聲波液位計調試的核心是通過 “安裝確認→參數配置→信號校準→運行驗證→故障排查” 的流程，確保設備精準采集液位數據，核心目標是實現測量誤差≤±0.5% FS、信號穩定無丟包。以下是詳細調試步驟，覆蓋從前期準備到后期維護的全流程：

一、調試前準備工作

調試前的充分準備是避免后續故障的關鍵，需兼顧設備、環境、工具三大維度。

設備檢查：核對超聲波液位計型號與量程，確保與現場測量需求匹配（如測量范圍 0-5m 的設備不可用于 8m 液位測量）。檢查傳感器探頭無破損、密封圈完好，主機與探頭的連接線無斷裂、接口緊固，電源適配器輸出電壓符合設備要求（常見為 DC24V 或 AC220V）。

環境確認：清理測量區域內的障礙物，如管道、支架、浮渣等，避免遮擋超聲波信號。確認探頭與液面之間無強烈粉塵、蒸汽或泡沫，此類環境會衰減信號導致測量不準。若為戶外安裝，需確認設備已做好防雨、防雷防護，安裝位置無劇烈振動。

工具準備：備好萬用表（檢測電源電壓）、示波器（可選，檢測信號波形）、通訊調試軟件（如廠家專用軟件或 Modbus 調試工具）、螺絲刀、卷尺（用于實地測量校準），同時準備好設備說明書和接線圖。

安全防護：進入現場前穿戴好安全帽、防滑鞋等防護裝備，高空作業需系安全帶，涉及電氣接線時確保斷電操作，避免觸電風險。

二、安裝復核（調試前關鍵前提）

超聲波液位計的安裝精度直接影響測量結果，調試前需再次復核安裝是否符合要求。

安裝位置復核：探頭應垂直正對液面，避免傾斜（傾斜會導致信號反射偏移，測量誤差增大）。探頭與容器壁的距離需≥30cm（或按廠家要求），防止容器壁反射干擾信號。對于有攪拌裝置的容器，探頭應遠離攪拌槳至少 1.5m，避免攪拌產生的液面波動影響測量。

安裝高度確認：探頭底部與最高液位之間的距離需≥設備盲區（常見盲區為 0.2-0.5m），同時確保探頭底部與Z低液位之間的距離≤設備最大量程，避免超出測量范圍。用卷尺實測安裝高度，記錄數值備用（用于后續參數設置）。

接線正確性復核：按說明書要求核對接線，電源正負極不得接反（接反可能燒毀設備）。若為 4-20mA 輸出型，確認信號線與 PLC、DCS 等接收設備的接線導通；若為 RS485 通訊型，核對 A、B 線接線正確，避免接反或短路。用萬用表測量電源回路電壓，確保電壓穩定在設備允許范圍內（如 DC24V±10%）。

三、參數基礎配置（核心步驟）

參數配置是調試的核心，需根據現場工況逐項設置，確保設備與測量需求匹配。

啟動設備與進入配置模式：接通電源，設備自檢完成后（通常指示燈綠燈常亮），通過主機面板按鍵或通訊軟件進入?yún)?shù)配置模式。面板操作需按說明書步驟切換菜單，通訊軟件需通過 RS485 接口與設備連接，確保通訊地址、波特率與設備一致（默認地址多為 1，波特率 9600）。

關鍵參數設置：

量程設置：輸入實際測量量程，即Z低液位到最高液位的距離（需扣除探頭安裝高度與盲區）。例如，探頭安裝高度 10m，盲區 0.3m，最高液位對應探頭下方 8m，Z低液位對應探頭下方 1m，則量程設為 7m（8m-1m）。

盲區設置：按設備說明書默認值或現場實測值設置，若實測發現近距離測量無數據，可適當增大盲區（但不可超過設備最大盲區限制）。

單位設置：根據需求選擇液位單位（如 m、cm、mm），確保與接收設備單位一致。

輸出模式設置：4-20mA 輸出型需設置對應量程的電流輸出范圍（如量程 0-7m 對應 4mA-20mA，即 0m 時輸出 4mA，7m 時輸出 20mA）；RS485 通訊型需設置通訊協議（如 Modbus RTU）、數據位、停止位、校驗位（默認多為 8N1）。

濾波設置：針對液面波動較大的場景（如攪拌、泵閥啟停），設置濾波等級（1-5 級，等級越高濾波效果越強），減少信號波動；液面穩定場景可設為低等級濾波，保證響應速度。

其他參數：根據現場需求設置液位上下限報警值、延時時間等，報警輸出需與后續控制回路匹配。

參數保存與重啟：所有參數設置完成后，按面板 “確認” 鍵或通過通訊軟件發送 “保存” 指令，重啟設備使參數生效。重啟后觀察設備指示燈，綠燈常亮表示參數保存成功且設備正常運行。

四、信號校準與精度調試（確保測量準確）

參數配置完成后，需通過校準消除系統誤差，確保測量精度符合要求。

靜態校準（無液體或液面穩定場景）：

空罐校準：若容器為空，測量探頭底部到罐底的實際距離（記為 H），在設備中設置 “空罐標定值” 為 H，設備顯示液位應為 0，若存在偏差（如顯示 0.1m），通過 “零點校準” 功能調整，使顯示值與實際值一致。

滿罐校準（或模擬滿罐）：向容器內注入液體至最高液位，用卷尺實測探頭底部到液面的距離（記為 h1），此時設備顯示液位應為 “量程 -（H-h1）”。若測量值與實測值偏差超過 ±0.5% FS，通過 “量程校準” 功能調整，輸入實測距離 h1，設備自動修正測量系數。

多點校準：對于量程較大的場景，在量程范圍內選取 3-5 個校準點（如 10%、30%、50%、70%、90% 量程處），分別實測液面距離并記錄設備顯示值，逐點進行校準，確保全量程范圍內精度達標。

動態校準（液面波動場景）：

模擬現場工況：啟動攪拌裝置或控制泵閥啟停，模擬實際運行時的液面波動，觀察設備顯示的液位值是否穩定，無頻繁跳變。

調整濾波參數：若波動過大，逐步增大濾波等級，每次調整后觀察 3-5 分鐘，直至液位顯示波動幅度≤±0.1m（或符合現場精度要求），同時確保設備響應速度滿足控制需求（如泵閥控制需響應時間≤1s）。

對比驗證：用便攜式液位測量儀（如激光測距儀）實時測量液面距離，與超聲波液位計顯示值對比，連續記錄 10 組數據，計算平均誤差，誤差需≤±0.5% FS，否則重新進行靜態校準。

五、運行驗證與數據監測（長期穩定性確認）

校準完成后，需進行長期運行驗證，確保設備在實際工況下穩定可靠。

短期運行監測（1-2 小時）：

實時數據觀察：通過設備面板或通訊軟件實時查看液位值、輸出電流（4-20mA 型）或通訊數據（RS485 型），確認數據連續無中斷，波動在允許范圍內。

輸出信號驗證：用萬用表測量 4-20mA 輸出電流，核對電流值與液位值的對應關系（如 50% 量程時電流應為 12mA），誤差需≤±0.1mA；通過通訊軟件讀取設備寄存器數據，確認數據與顯示值一致，無通訊丟包。

報警功能測試：人為模擬液位達到上下限報警值，觀察設備報警指示燈是否亮起，報警輸出觸點是否動作（如繼電器吸合），同時確認 PLC、DCS 等接收設備能準確接收報警信號。

長期運行驗證（24-72 小時）：

數據記錄：每隔 1 小時記錄一次設備顯示的液位值、環境溫度、濕度等參數，觀察數據趨勢是否平穩，無漂移。

工況適配性驗證：在不同工況下（如晝夜溫差變化、介質揮發、進料出料頻繁），檢查設備是否仍能保持測量精度，無異常報警或數據失真。

故障模擬測試：臨時遮擋探頭（模擬障礙物干擾）、短暫斷電（模擬電源波動），觀察設備是否能快速恢復正常，無數據丟失或參數錯亂。

六、常見故障排查與解決（調試避坑關鍵）

調試過程中若出現數據異常、無輸出、報警頻繁等問題，需按以下思路排查：

無測量數據（顯示 “----” 或 “Err”）：

檢查電源：用萬用表測量電源電壓，若電壓過低或無電壓，排查電源適配器、接線端子是否接觸不良。

信號遮擋：確認探頭與液面之間無障礙物、強烈粉塵或蒸汽，清理探頭表面的污垢（污垢會衰減信號）。

安裝問題：檢查探頭是否傾斜、與容器壁距離過近，重新調整安裝位置。

參數錯誤：核對量程、盲區設置是否合理，若量程超出設備最大測量范圍，需更換適配設備。

測量誤差過大：

校準問題：重新進行靜態多點校準，確保標定值與實測值一致。

液面干擾：液面有泡沫、波浪時，增大濾波等級，或加裝防浪板、導波管。

溫度影響：環境溫度劇烈變化會影響超聲波傳播速度，開啟設備 “溫度補償” 功能（部分設備支持），或在參數中輸入現場實際溫度。

輸出信號異常（4-20mA 無輸出或通訊失?。?/span>

接線錯誤：重新核對 4-20mA 信號線、RS485 通訊線的接線，避免接反、短路。

參數不匹配：通訊型設備需確保通訊地址、波特率、協議與接收設備一致；4-20mA 型需確認輸出模式設置正確。

線路損耗：長距離接線（超過 100m）時，需選用屏蔽雙絞線，且線徑≥1.5mm2，減少信號衰減。

頻繁報警：

報警值設置不合理：根據實際工況調整上下限報警值，增大報警延時時間（如從 1s 改為 3s）。

信號不穩定：增大濾波等級，檢查探頭安裝是否牢固（振動會導致信號波動），加固安裝支架。

七、調試收尾與文檔記錄

調試完成后，需做好收尾工作，為后續維護提供依據。

設備固定與防護：再次檢查探頭、主機、接線端子的固定情況，確保無松動；戶外安裝設備需擰緊防雨罩，通訊線、電源線做好屏蔽防護（套波紋管），避免日曬雨淋。

文檔記錄：詳細記錄設備型號、安裝位置、校準數據（各標定點點實測值與顯示值）、參數配置表（量程、盲區、輸出模式等）、故障排查過程及解決方法，形成調試報告。

人員交底：向現場運維人員講解設備日常操作、參數查看方法、常見故障處理技巧，確保后續運維順暢。

調試完成后，設備需滿足 “測量精度≤±0.5% FS、信號穩定無丟包、報警響應準確、適應現場工況” 四大要求，方可投入正式運行。
