電磁流量計接線方法及信號線選擇

來源：蘇瑞自動化儀表（江蘇）有限公司 2025年10月28日 07:25

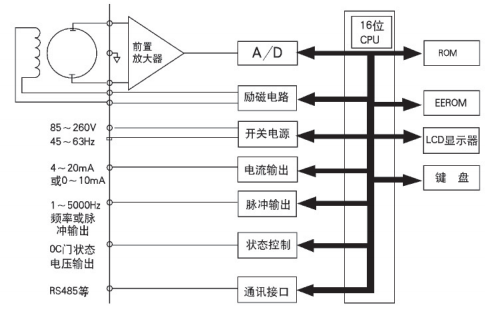

一、一體式電磁流量計轉換器工作原理

一體式電磁流量計轉換器采用新穎勵磁方式，使得流量計具有的零點穩定性和測量精確度。轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，同時把傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量顯示、控制與調節。

電磁流量計接線

二、一體式電磁流量計接線方法

1、電磁流量計端子接線與標示

2、電磁流量計各接線端子標示含義

I+：流量電流輸出

COM:?電流輸出地

P+:頻率（脈沖）輸出

COM:?頻率（脈沖）輸出地

AL:?下限報警輸出

AH:上限報警輸出

COM:?報警輸出地

FUSE:?輸入電源保險絲

T+:通訊輸入?

T-:通訊輸入

G：RS232通訊地

L1:?220V（24V）電源輸入

L2:?220V（24V）電源輸入

電磁流量計接線

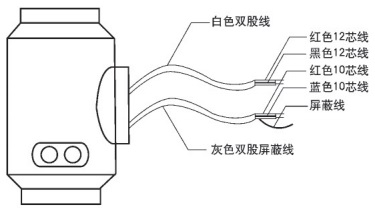

3、電磁流量計信號線的處理與標示

白色雙股線∶紅色12芯線

黑色12芯線?

黑色雙股蔽線∶紅色10芯線接“信號1”

藍色10芯線接“信號2”屏蔽線接”信號地”

接電磁流量計的信號線選擇
