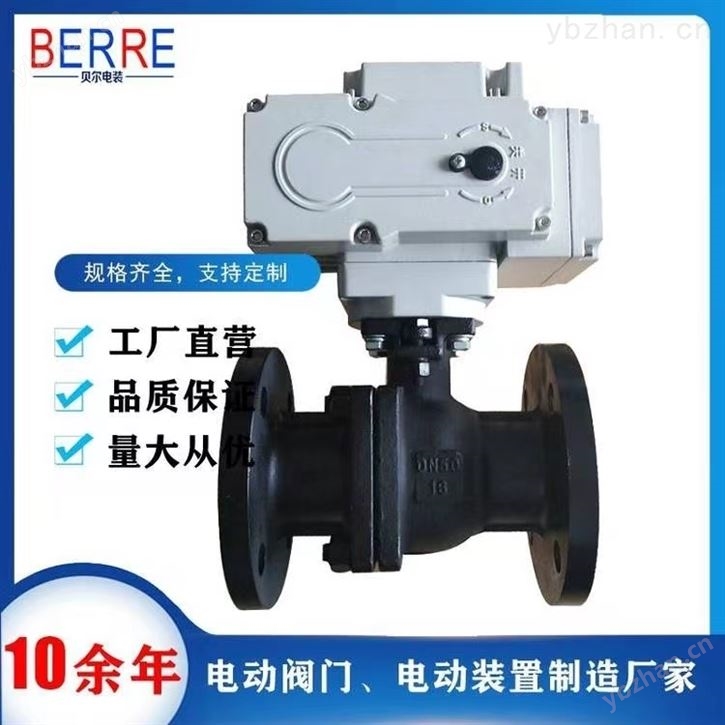

調節型電動球閥的工作原理是什么?

調節型電動球閥的工作原理主要基于電動執行機構和球閥的協同作用。以下是詳細的工作原理說明:

一、電動執行機構的工作原理

電動執行機構是調節型電動球閥的核心部件之一，它接受外部控制信號(如電流、電壓或數字信號)并將其轉換為機械動作。電動執行機構的工作原理通常包括以下幾個步驟:

1.信號輸入:電動執行機構接收來自控制器的控制信號。這些信號可以是模擬信號(如0~10mA或4~20mA的電流信號)或數字信

2.信號比較與放大:執行機構內部的伺服放大器將輸入信號與反饋信號進行比較，得到差值信號。當差值信號大于零時，伺服放大器將其放大并驅動伺服電動機轉動。

3.機械動作:伺服電動機的轉動通過機械減速器減速后，轉換為輸出軸的直線位移或旋轉位移。對于電動球閥來說，通常是旋轉位移。

4.位移反饋:輸出軸的位移通過位置發送器轉換為相應的電信號(如0~10mA的電流信號)，并反饋到伺服放大器的輸入端，以形成閉環控制。

二、球閥的工作原理

球閥是一種旋轉式閥門，其啟閉件(球體)繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。在電動球閥中，球閥的工作原理如下:

1.開啟狀態:當球體旋轉90度時，球體上的通孔與閥體通道對齊，介質可以順暢通過閥門，此時閥門處于全開狀態.

2.關閉狀態:當球體旋轉到與閥體通道垂直的位置時，通孔被閥體密封面封閉，介質無法通過閥門，此時閥門處于全關狀態.。

3.調節狀態:在球體旋轉0~90度的范圍內，可以通過控制球體的旋轉角度來調節介質的流量。這是電動球閥能夠實現流量控制的關

鍵

三、調節型電動球閥的整體工作原理

結合電動執行機構和球閥的工作原理，調節型電動球閥的整體工作原理可以概括為:

1.接收控制信號:電動執行機構接收來自控制器的控制信號。

2.信號處理與放大:執行機構內部的伺服放大器對輸入信號進行處理并放大。

3.驅動球閥旋轉:放大后的信號驅動伺服電動機轉動，并通過機械減速器將旋轉運動傳遞給球閥的閥桿。

4.調節介質流量:閥桿帶動球體旋轉，通過改變球體的旋轉角度來調節介質的流量。

5.位移反饋與閉環控制:輸出軸的位移通過位置發送器轉換為電信號并反饋到伺服放大器的輸入端，形成閉環控制以確保閥門的精確調節。

調節型電動球閥通過電動執行機構和球閥的協同作用實現了對介質流量的精確調節。
