溫度變送器測溫部件接觸流體的方式

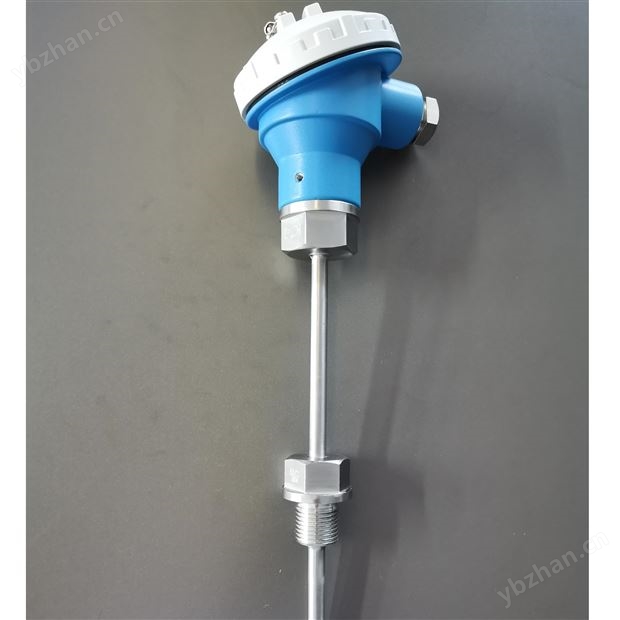

溫度變送器是可以將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。比如，型號為PT100的溫度變送器，其作用就是把電阻信號轉變?yōu)殡娏餍盘枺斎雰x表，顯示溫度。

溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號輸出。溫度變送器將溫度變量轉換為可傳送的標準化輸出信號，將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。

溫度變送器測溫部件接觸流體的方式有兩種：直接接觸式和間接接觸式，表現在溫度套筒上就是開放式和封閉式。通過實驗得出，在同一計量管的同一測溫點分別采用“U"型套筒管和“||"型套筒管安裝溫度變送器的方式，二者測得的溫度值基本吻合；但由于對“||"型套筒管安裝方式的溫度變送器進行檢修時必須停氣，這就增加了檢修的難度，對計量的連續性也要造成一定的影響。因此不主張采用“||"型套筒管的溫度變送器安裝方式。
