蒸汽流量計量出現問題怎么辦

 蒸汽是企業生產的重要能源之一，是城市集中供熱的主要熱能，也是企業進行經濟核算的重要指標，因此企業蒸汽計量的準確性尤為重要。

 1 問題出現及影響因素分析

    蒸汽流量計經常顯示最大值，差壓變送器測量的差壓信號超過20mA。負荷較低、實際流量很小時，情況也是如此。這種情況下，蒸汽流量測量對鍋爐操作起不到安全參考作用，更不能以此進行成本核算。

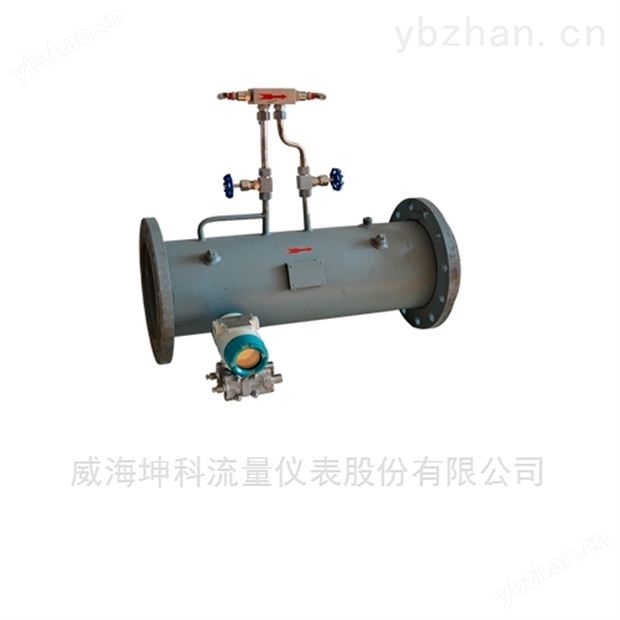

    針對這種現象，本項目設計選用V錐型流量計，配套智能型差壓變送器，測量信號送到DCS進行計算顯示記錄。

    V錐型流量計是新一代差壓式流量測量儀表。在實際運用中，許多因素對差壓式流量計的測量精度有非常大的影響，使其測量誤差增大，致使精確度降低。具體表現為：1）設計參數與工況參數不符；2）沒有溫壓補償或補償不正確；3）上、下游直管段長度不足；4）檢測錐體和管道不同心；5）導壓管堵塞等。

    經過現場檢查，直管段不足、不同心、導壓管堵塞的情況可以排除。

    將差壓變送器拆回進行校驗，變送器合格，誤差在允許范圍內。

    技術人員調出DCS保存的趨勢記錄，查看蒸汽的溫度、壓力記錄曲線，溫度在120℃～150℃，壓力在0.3MPa～0.6MPa，發現測量溫度、壓力偏離設計值較多（設計參數為溫度193℃、壓力1.13MPa）。同時，查看了DCS組態，發現組態中沒有對蒸汽流量進行溫壓補償。
