產品簡介 ?

　　一、測量原理

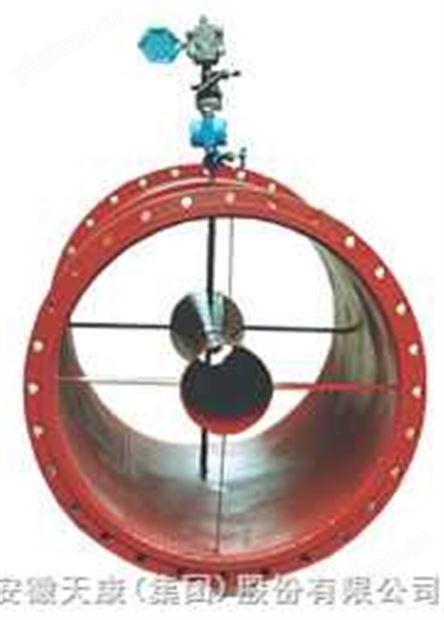

　內文丘里管，是新一代差壓式流量測量儀表，其基本測量原理與標準孔板相同，即以能量守恒定律——伯努力方程和流動連續性方程為基礎的流量測量方法。內文丘里管由一圓形測量管和置入測量管內并與測量管同軸的特型芯體所構成。特型芯體的徑向外表面具有與經典文丘里管內表面相似的幾何廓形，并與測量管內表面之間構成一個異徑環形過流縫隙。流體流經內文丘里管的節流過程同流體流經經典文丘里管、環形孔板的節流過程基本相似。內文丘里管的這種結構特點，使之在使用過程中不存在類似孔板節流件的銳緣磨蝕與積污問題，并能對節流前管內流體速度分布梯度及可能存在的各種非軸對稱速度分布進行有效的流動調整（整流），從而實現了高度與高穩定性的流量測量。
　　
　　二、性能特點
　　測量度高，配置高精度差壓變送器可實現流量的測量。
　　測量穩定性好，流量系數長期保持恒定，檢定周期長。
　　測量范圍度（量程比）寬，不用二次表軟件修正即可達到10：1以上。
　　對介質適應能力強，能測量高壓、低壓流體，高含濕氣體及各種臟污的流體。
　　對安裝直管段要求低，能有效避免或減少測量系統的附加測量不確定度。
　　壓力損失小，節約能源。
　　
　　三、技術參數
　　流出系數不確定度：優于±0.5％
　　耐介質壓力：5MPa以下，也可高于5MPa
　　量程比：10：1或更寬
　　耐介質溫度：600℃以下
　　壓力損失：測量差壓的1／5左右（約為孔板壓損的1／3）
　　適用管徑：ND25mm～1500mm
　　直管段要求：一般上游3D，下游1D
　　適用雷諾數：ReD≥4×103（ReD下限也可低于4×103，此時流出系數不確定度相對增大）
　　適測介質：各類液體、氣體和蒸汽
　　
　　四、應用范圍
內文丘里管可以成功地測量以下各種流體：
　　1、氣體：
　　煤氣（高爐煤氣、焦爐煤氣、水煤氣、發生爐煤氣、油制煤氣）
　　天然氣（干井氣、油田伴生氣、包括高含濕天然氣及含有其它雜質的非潔凈天然氣）
　　空氣、包括含水、含固體顆粒以及含有其它懸浮物的空氣
　　各種碳氫化合物氣體，包括含濕的HC氣體
　　各種稀有氣體、如氫、氦、氬、氧等
　　濕的氯化物氣體
　　煙道氣
　　2、蒸汽
　　飽和蒸汽
　　過熱蒸汽
　　3、液體
　　油類，包括原油，燃料油，含水乳化油（水＋柴油、水＋重油）、含醋、含水、含沙的污油等
　　水，包括凈水、污水、含油、含醋、含沙的水
　　甲苯、甲醇
　　各種水溶液，包括鹽、堿水溶液等
　　4、特殊流體
　　油＋HC氣＋水＋沙
　　加氣的水，如H2O＋空氣；H2O＋CO2等
　　
　　五、系數的確定方法
　　1、流出系數C采用實流標定值。產品出廠時，逐臺實流標定。
　　2、測量氣體時，可膨脹性系數ε采用理論計算值，計算公式為GB／T2624-93公式＜24＞。
　　應用戶要求，也可以用氣體對C和ε的乘積一并進行實流標定。
　　
　　六、流量測量系統
　　完整的內文丘里管流量測量系統（參見圖）應包括NV2118內文丘里管、差壓變送器、閥組、溫度、壓力變送器、流量顯示積算儀或流量計算機。
　　
　　七、選型說明
　　1、通徑規格
　內文丘里管，一般情況下都按工藝管道的公稱通徑選定流量計的通徑規格，如管道公稱通徑（或內徑）為200mm時，則選通徑規格為DN200mm的產品，當我公司根據用戶提供的產品訂貨咨詢表的數據進行選型計算，認為有必要調整測量管內徑時，則向用戶提出更改選型規格的建議，提請用戶重新確認。
　　2、儀表材質
　　儀表的材質，原則上應依據所測量介質的腐蝕類型和腐蝕性的大小以及介質工況溫度由用戶自己做出選擇。本產品適用于介質溫度450℃以下的煤氣、天然氣、水蒸氣、沼氣、原油、燃料油、焦油、甲苯、凈水、污水以及其它非強腐蝕性介質。
　　當介質工況溫度≥450℃時，需根據具體的工況溫度，介質的氧化性、腐蝕性，選用更適宜的耐熱鋼種。
　　當工程溫度在-20℃～196℃范圍時，宜采用1Cr18Ni9Ti或用戶的其他耐低溫材質。
　　對于各類酸、堿、鹽強腐蝕性介質，其儀表材質需由用戶同我公司另行協商確定。
　　3、取壓型式
　　差壓的測量，一般均采用普通取壓型式，即在測量管管壁開孔，通過取壓接頭與導壓管相接。遠傳法蘭取壓，適用于不宜直接采用導壓管導壓的測量場合，如測量重油等粘稠流體或其他極易堵塞取壓通道的臟污流體以及其他特殊測量場合。
　　4、選型依據
　　作為設計選型依據，用戶需向我公司提供被測流體性質、工況條件、等工況咨詢單。我們將竭誠為您服務。
