電機“數字聽診器”：從守護到預測的智能保護革命

1、簡介

馬達保護器，又叫電機保護器，是專門為電動機（俗稱“馬達”）設計的智能化保護裝置。可以把它想象成一個不知疲倦的“守護者”，時刻監控電機的運行狀態，在故障演變成昂貴的事故前及時介入。

它相較于傳統的熱繼電器，保護更全面、測量更精確、通信更智能，是現代工業自動化中的一環。

2、為什么使用電動機保護器

2.1、實時監測電機回路電流、電壓情況。

2.2、實時監測電機的運行狀態。

2.3、根據電流、電壓情況，實現過載、斷相等保護。

2.4、簡化MCC設計。（可集成電流表、電壓表、變送器等二次元件）。

2.5、接入SCADA、DCS系統，向相關系統傳送相應數據。

3、電機保護元件的演變

電機保護元件的演變本質上是從“粗放機械”到“精密智能”，保護理念也從“被動損壞后反應”進步到“主動故障前維護”。

整個過程可分為四個關鍵階段：

3.1. 萌芽期：基礎電氣保護（早期）

電機普及后，人們發現直接接電源極易燒毀，于是最早的兩種保護出現：

· 熔斷器：俗稱保險絲，利用短路大電流熔斷金屬絲來保護。它是一次性的，反應慢且無過載保護。

· 過電流繼電器：電磁式結構，電流過大時銜鐵吸合觸發跳閘。缺點是整定粗糙、易誤動。

3.2. 成熟期：熱繼電器的統治（約1930s - 1990s）

這是機械保護，核心是雙金屬片。電機過載時，電流使雙金屬片受熱彎曲，最終推動觸點斷開電路。

· 優點：成本低、抗干擾、與電機發熱特性匹配好。

· 缺點：功能單一（無缺相/短路保護）、精度低、有熱慣性導致動作慢、無數據記錄。

3.3. 變革期：電子技術的沖擊（1980s - 2000s）

半導體和微處理器（MCU）的應用，讓保護器有了“大腦”，實現了從機械到數字的飛躍。

· 電子式：用互感器和運放代替雙金屬片，精度、反應速度大幅提升，能實現缺相、堵轉、不平衡等多種保護，并開始有簡單數碼管顯示。

· 智能型（現代主流）：以微處理器為核心，不僅能高精度測量三相電流、電壓、功率等全電量參數，還能通過RS485、Modbus等協議與PLC/上位機通信，實現遠程監控、故障記錄（“黑匣子”）等自動化管理。

4. 未來趨勢：預測性維護（現在及未來）

當前的方向，是通過采集電流、電壓波形等高頻數據進行頻譜分析，并結合人工智能（AI）算法，在故障發生前就判斷出電機軸承磨損、轉子斷條、定子絕緣老化等早期機械故障，發出預警。

總的來說，這個演變路徑清晰地展現了保護理念的進步：

· 保護維度：從單一短路 → 過載 → 全電量 → 機械健康預測。

· 技術核心：從熔絲/雙金屬片 → 電子電路 → 微處理器（MCU/DSP） → AI算法。

· 信息能力：從無法感知 → 僅狀態指示 → 實時數據 & 故障記錄 → 邊緣計算與云端互聯。

· 維護模式：從故障后維修 → 定期檢修 → 基于狀態的預測性維護。

這個演變過程，正是工業從電氣化走向數字化和智能化的縮影

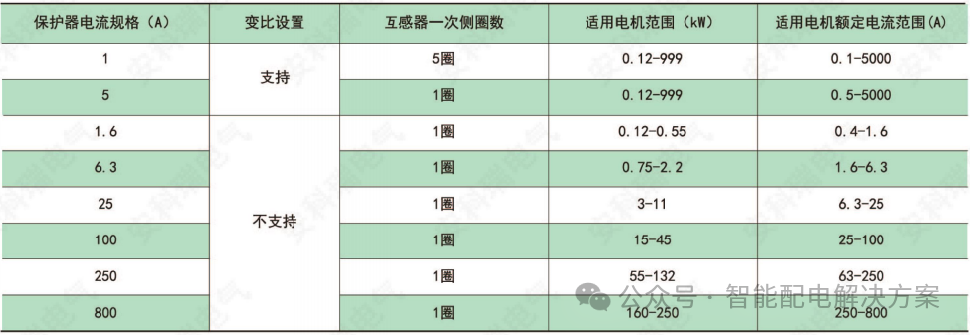

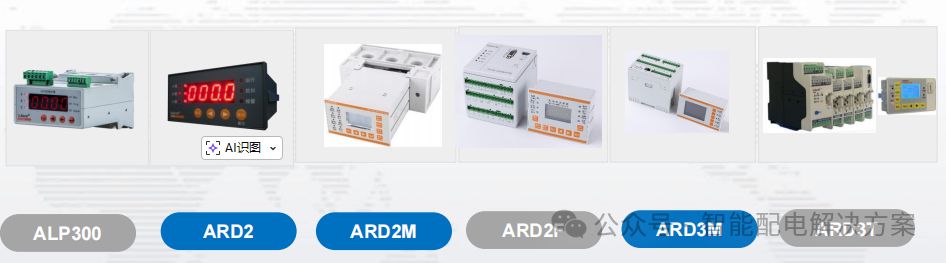

5.安科瑞智能電機/馬達保護器選型以及核心功能介紹

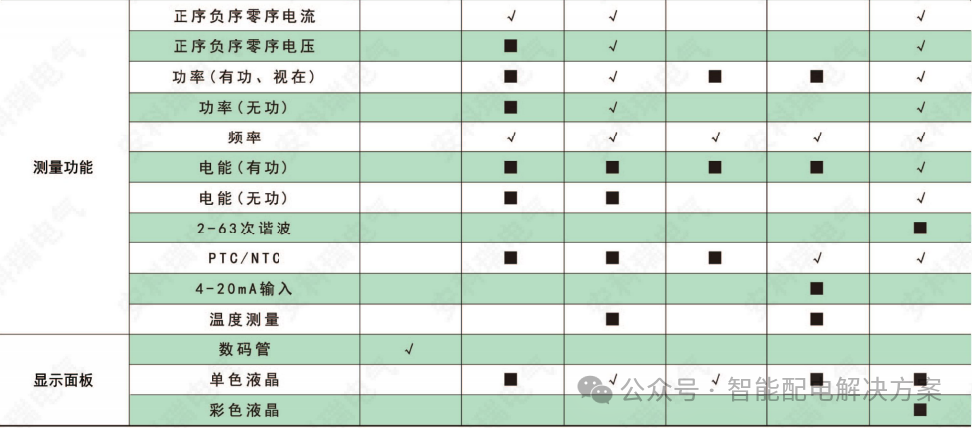

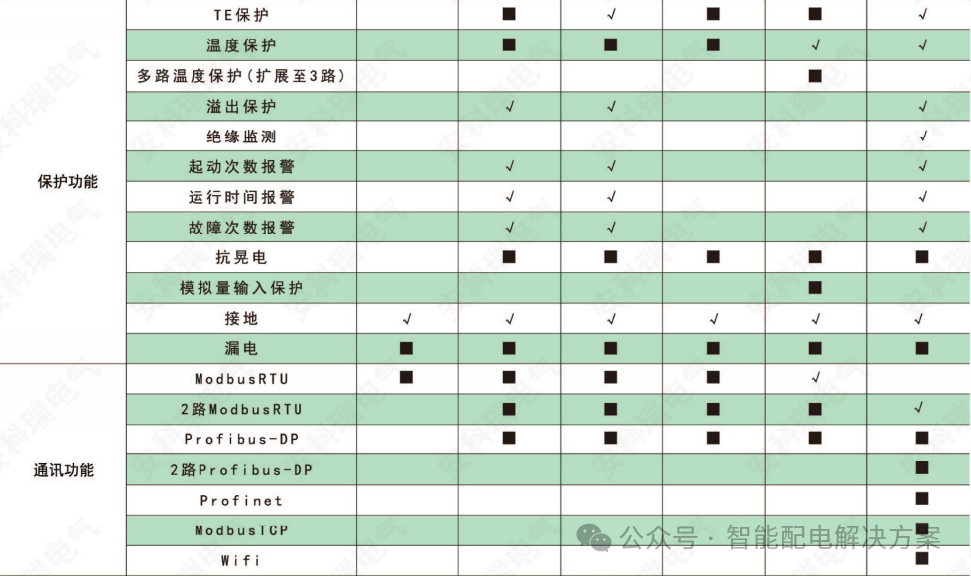

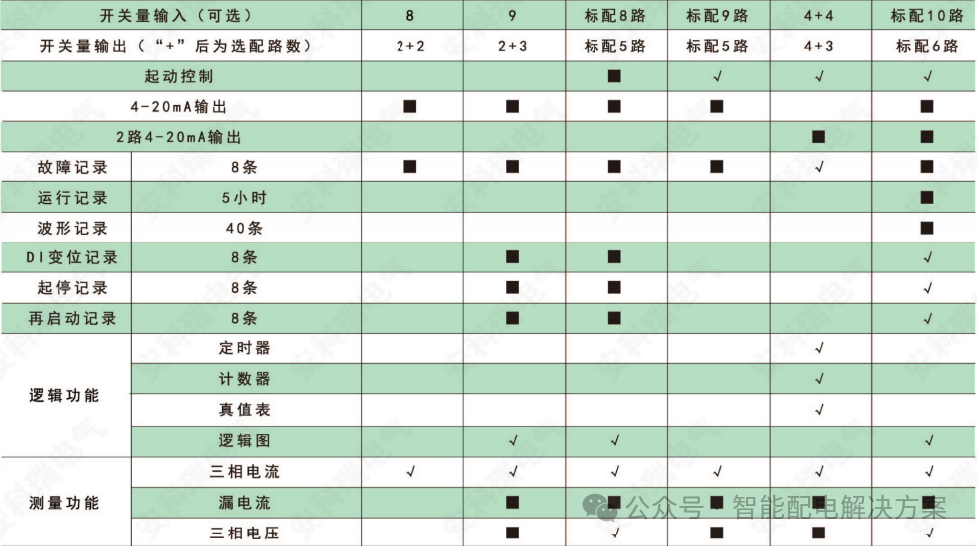

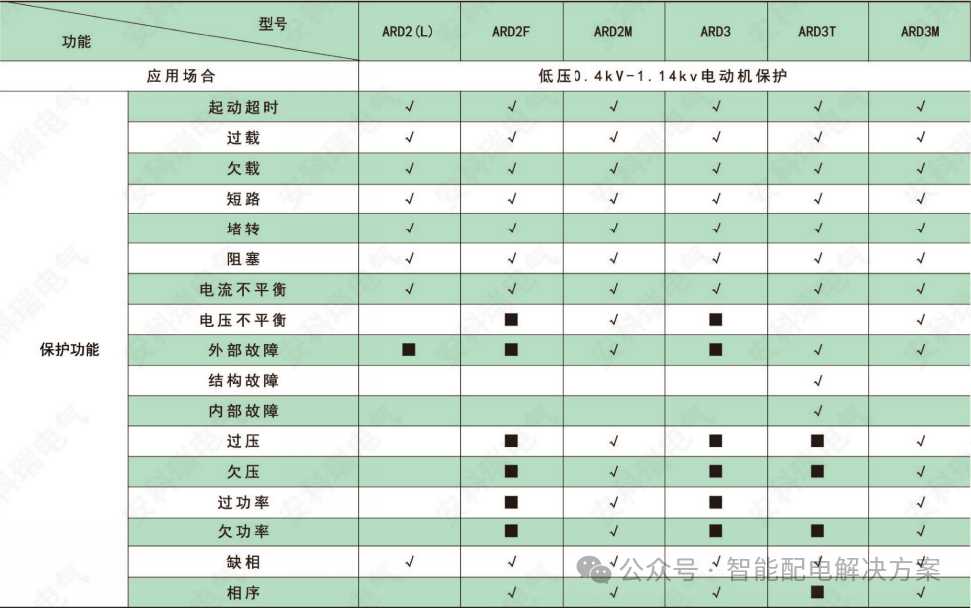

5.1保護器功能介紹

備注說明：打√表示標配，打■方塊表示可選
